YSM-8102-03 - УФ-БИК спектрометры высокого разрешения
- Спектральный диапазон 200 – 1100 нм.
- Разрешение до 0,1 нм (зависит от щели/решетки).
- Отношение сигнал/шум 800:1.
- Динамический диапазон 50000:1.
- Время интегрирования от 1 мс до 10 с.
Компактные спектрометры серии YSM-8102-03 созданы на основе оптико-механической платформы высокого разрешения и оснащены ПЗС-матрицей с обратной засветкой Hamamatsu S16010 с разрешением 2048×64 пикселей. Они отличаются высоким уровнем спектрального разрешения (до 0,1 нм), высоким соотношением сигнал/шум (до 800:1), широким динамическим диапазоном (до 50000:1) и высокой чувствительностью в диапазоне 700-1100 нм, что делает спектрометры этой серии идеальными для анализа лазерного спектра в ближней ИК-области.
Приборы серии YSM-8102-03 подходят для решения широкого спектра научных и производственных задач. Компактный размер и малая масса обеспечивают легкую интеграцию в различные оптические системы. Спектральный диапазон, оптическое разрешение и другие параметры спектрометра могут быть выполнены по индивидуальному заказу.
Ключевые особенности:- Детектор с ПЗС-матрицей широкого спектрального диапазона.
- Линейно перестраиваемые и длинноволновые фильтры для устранения дифракции второго и более высоких порядков.
- Волоконно-оптический коннектор SMA905 для легкого подключения.
- Настраиваемый спектральный диапазон и оптическое разрешение.
- Превосходная чувствительность в диапазоне 700-1100 нм.
- Сменная щель/решетка.
- Компактный дизайн и легкость интеграции.
- Поддержка USB2.0, RS232, RS485.
- Отображение длины волны и ширины спектральной линии (FWHM) в режиме реального времени.
- Широкие возможности кастомизации продукта.
|
Параметр
|
Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
|
Спектральный диапазон детектора
|
200 – 1100 | нм | ||||
| Спектральный диапазон оптической системы | Определяется решеткой | - | ||||
| Оптическое разрешение | до ~0,1 | нм | ||||
| Детектор |
ПЗС-матрица с обратной подсветкой |
- | ||||
|
Размер пикселя
|
14 x 14 | мкм2 | ||||
|
Разрешение детектора
|
2048 x 64 |
пикселей | ||||
|
Динамический диапазон
|
50000:1 | - | ||||
|
Сигнал/шум
|
800:1 | - | ||||
| Линейность |
>99 |
% |
||||
| Рассеяние света (600 нм) | <0,1 | % | ||||
|
Рабочая температура
|
от 5 до 35 | °C | ||||
|
Параметры питания
|
500 мА @ 5 В постоянного тока |
- | ||||
| Разъем источника питания | USB | - | ||||
|
Тип оптического разъема
|
SMA905 | - | ||||
|
Время интегрирования
|
1 мс - 10 с | - | ||||
|
Интерфейсы передачи данных
|
USB2.0, RS232/RS422 | - | ||||
|
Разрядность АЦП
|
16 | бит | ||||
|
Режимы триггера
|
Программный, аппаратный, синхронный | - | ||||
|

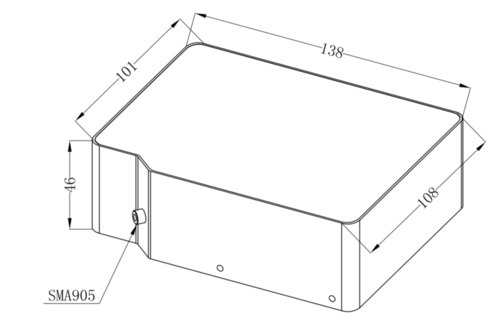

Размеры
|
140 x 110 x 46 | мм3 | ||||
- Рамановская спектроскопия.
- Измерение флуоресценции.
- БИК-спектроскопия.
- Измерение лазерного спектра.
