YSM-8105-10 - компактные спектрометры ближнего ИК диапазона
- Спектральный диапазон 920 – 1700 нм.
- Разрешение до 1 нм (зависит от щели и выбранного спектрального диапазона).
- Детектор 512 пикселей.
- Отношение сигнал/шум >16666:1.
- Время интегрирования от 0,1 мс до 65 с.
Компактные приборы YSM-8105 от YIXIST (КНР) разработаны для спектральных исследований в диапазоне длин волн от 920 до 2700 нм. Маленький размер модулей обеспечивает легкую интеграцию в различные оптические системы. Спектрометры серии включают в конструкцию неохлаждаемый InGaAs-детектор G13913 с разрешением 256 /128 пикселей, имеющим низкие шумы и высокое соотношение сигнал/шум. Модель YSM-8105-40 оснащена линейным детектором 512 пикселей.
В спектрометре применяется сменная структура щелей, которая позволяет конфигурировать один спектрометр с щелями различной ширины для обеспечения различного разрешения и чувствительности. Благодаря широкому спектральному диапазону и чрезвычайно низкому энергопотреблению приборы серии YSM-8105 идеально подходят для сортировки пищевых продуктов, биофармацевтики и биологических наук.
Прибор YSM-8105-10 имеет волоконный входной разъем с SMA905 коннектором, опционально доступны другие волоконный разъемы и фриспейс-адаптер. Спектрометр производится в нескольких конфигурациях, различающихся решетками, выбор модели зависит от конкретного применения.
Ключевые особенности:
- Детектор широкого спектрального диапазона.
- Компактный дизайн и легкость интеграции.
- Сменная щель.
- Отображение длины волны и ширины спектральной линии (FWHM) в режиме реального времени.
- Поддержка RS232.
- Набор SDK для встраивания в программное обеспечение пользователя.
- Широкие возможности кастомизации продукта.
|
Параметр
|
Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
|
Диапазон
|
920 – 1700 (или другой по запросу) | нм | ||||
|
Спектральное разрешение
|
до 1 | нм | ||||
|
Размер пикселя
|
25 x 500 | мкм2 | ||||
|
Разрешение детектора
|
512 | п | ||||
|
Динамический диапазон
|
16666:1 | нм | ||||
|
Сигнал/шум
|
> 16666:1 | |||||
|
Рабочая температура
|
от 5 до 35 | °C | ||||
|
Конструкция
|
Перекрестная Черни-Тернера | |||||
|
Размер щели
|
5, 10, 25, 50, 100, 150, 200, 300 | мкм | ||||
|
Тип оптического разъема
|
SMA905 (фриспейс по запросу) | |||||
|
Время интегрирования
|
от 0,1 мкс до 65 с | |||||
|
Интерфейсы передачи данных
|
USB, RS232 | |||||
|
Разрядность АЦП
|
16 | бит | ||||
|
Рабочее напряжение
|
5 | В пост. тока | ||||
|
Рабочий ток
|
250 | мА | ||||
|
Режимы триггера
|
Нормальный, программный, аппаратный, синхронный |
|
||||
|

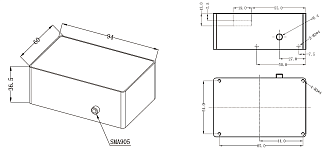

Размеры
|
94 x 60 x 36,5 | мм3 | ||||
- Анализ спектра оптоволоконных передатчиков.
- Контроль длины волны и ширины спектральной линии научных ИК лазеров.
- Рамановская спектроскопия.
- Сортировка продуктов питания.
- Обнаружение сточных вод.
- Обнаружение белка, жира и клетчатки в сельскохозяйственных культурах.
- Сортировка бумаги.
- Контроль производства пластика.
- Фармацевтика.
- Инспекция солнечных батарей.
| Модель | Описание | |
|---|---|---|
| YSM-8105-10 | Компактный ИК спектрометр с неохлаждаемым детектором 512 пикселей. Диапазон длин волн 920-1700 нм. В комплекте с ПО и калибровочным сертификатом. |
