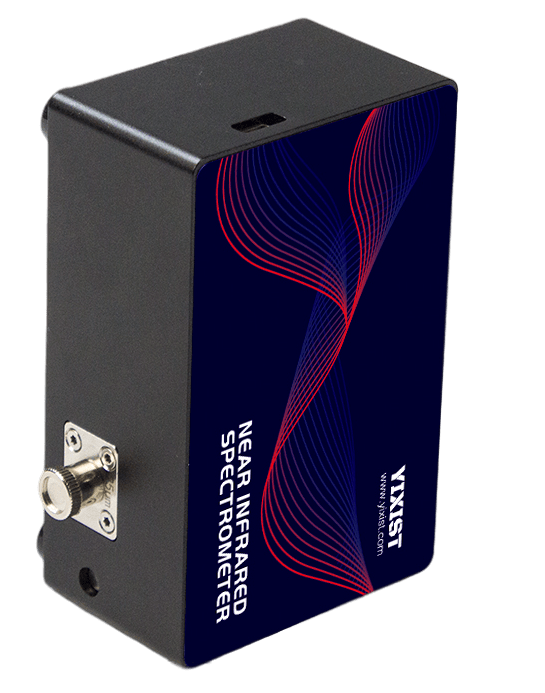

YSM-8105-20 - компактные спектрометры ближнего ИК диапазона

YSM-8105-20 – бюджетные ИК спектрометры широкого диапазона с волоконным вводом излучения, разработанные для интеграции в различные научные системы.
  • Спектральный диапазон 950 – 1700 нм.
  • Разрешение до 2 нм (зависит от щели и выбранного спектрального диапазона).
  • Детектор 256 пикселей.
  • Отношение сигнал/шум >10000:1.
  • Время интегрирования от 0,1 мс до 65 с.
Производитель:  YIXIST

Компактные приборы YSM-8105 от YIXIST (КНР) разработаны для спектральных исследований в диапазоне длин волн от 950 до 2700 нм. Маленький размер модулей обеспечивает легкую интеграцию в различные оптические системы. Спектрометры серии включают в конструкцию неохлаждаемый InGaAs-детектор G13913 с разрешением 256 /128 пикселей, имеющим низкие шумы и высокое соотношение сигнал/шум. Модель YSM-8105-20 оснащена линейным детектором 256 пикселей.

В спектрометре применяется сменная структура щелей, которая позволяет конфигурировать один спектрометр с щелями различной ширины для обеспечения различного разрешения и чувствительности. Благодаря широкому спектральному диапазону и  чрезвычайно низкому энергопотреблению приборы серии YSM-8105 идеально подходят для сортировки пищевых продуктов, биофармацевтики и биологических наук.

Прибор YSM-8105-20 имеет волоконный входной разъем с SMA905 коннектором, опционально доступны другие волоконный разъемы и фриспейс-адаптер. Спектрометр производится в нескольких конфигурациях, различающихся решетками, выбор модели зависит от конкретного применения.

Ключевые особенности:

  • Детектор широкого спектрального диапазона.
  • Компактный дизайн и легкость интеграции.
  • Сменная щель.

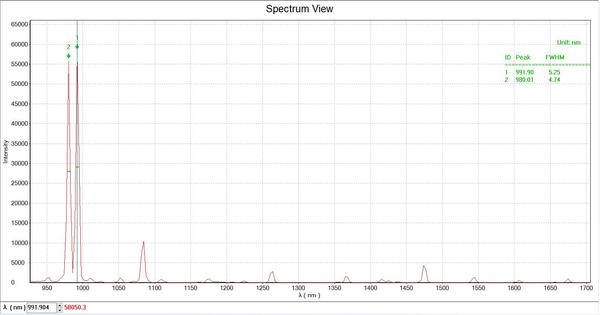

  • Отображение длины волны и ширины спектральной линии (FWHM) в режиме реального времени.
  • Поддержка RS232.
  • Набор SDK для встраивания в программное обеспечение пользователя.
  • Широкие возможности кастомизации продукта.

Параметр
Значение Ед. измерения
Диапазон
950 – 1700 (или другой по запросу) нм
Спектральное разрешение модели 950-1700 нм с щелью 25 мкм и решеткой 150 штр/мм @ 1250 нм
5 нм
Наилучшее спектральное разрешение 2 нм
Размер пикселя
25 x 250 мкм2
Разрешение детектора
256 п
Динамический диапазон
14667:1 нм
Сигнал/шум
> 10000:1
Рабочая температура
от 5 до 35 °C
Конструкция
Перекрестная Черни-Тернера
Размер щели
5, 10, 25, 50, 100, 150, 200, 300 мкм
Тип оптического разъема
SMA905 (фриспейс по запросу)
Время интегрирования
от 0,1 мкс до 65 с
Интерфейсы передачи данных
USB, RS232
Разрядность АЦП
16 бит
Рабочее напряжение
5 В пост. тока
Рабочий ток
250 мА
Режимы триггера
Нормальный, программный, аппаратный, синхронный
Размеры
94 x 60 x 36,5 мм3

  • Анализ спектра оптоволоконных передатчиков.
  • Контроль длины волны и ширины спектральной линии научных ИК лазеров.
  • Рамановская спектроскопия.
  • Сортировка продуктов питания.
  • Обнаружение сточных вод.
  • Обнаружение белка, жира и клетчатки в сельскохозяйственных культурах.
  • Сортировка бумаги.
  • Контроль производства пластика.
  • Фармацевтика.
  • Инспекция солнечных батарей.


Спектрометр собирается под требования конкретной задачи. При заказе уточните, пожалуйста, требуемый спектральный диапазон и искомое разрешение, а также другие важные для Вас параметры. Кроме того, уточните, требуется ли использование длинноволновых оптических фильтров и есть ли требования к плотности штрихов дифракционной решетки.
Модель Описание
YSM-8105-20-01 Компактный ИК спектрометр с неохлаждаемым детектором G13913 256 пикселей. Диапазон длин волн 950-1700 нм. Разрешение 25 нм. Щель 5 мкм. Решетка 150 штр/мм. Линза L02. Без фильтра. В комплекте с ПО и калибровочным сертификатом.
