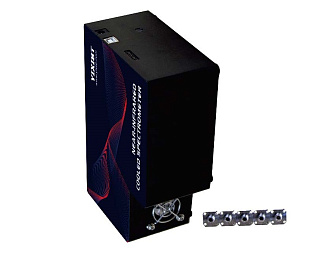

YSM-8106-19 - охлаждаемые спектрометры ближнего ИК диапазона
- Спектральный диапазон 900 – 2500 нм.
- Разрешение до 1 нм (зависит от щели и выбранного спектрального диапазона).
- Детектор 512 пикселей.
- Динамический диапазон >14000:1.
- Время интегрирования от 0,1 мс до 65 с.
Компактные приборы YSM-8106 от YIXIST (КНР) разработаны для высокочувствительных спектральных исследований в диапазоне длин волн от 900 до 2500 нм. Маленький размер модулей обеспечивает легкую интеграцию в различные оптические системы. Спектрометры серии включают в конструкцию охлаждаемый InGaAs-детектор с разрешением 512 пикселей, имеющим низкие шумы и высокое соотношение сигнал/шум. Модель YSM-8106-19 оснащена охлаждаемым детектором G11478-512WB и имеют улучшенную производительность и высокую чувствительность по сравнению с классической неохлаждаемой моделью.
В спектрометре применяется сменная структура щелей, которая позволяет конфигурировать один спектрометр с щелями различной ширины для обеспечения различного разрешения и чувствительности. Благодаря широкому спектральному диапазону и чрезвычайно низкому энергопотреблению приборы серии YSM-8106 идеально подходят для сортировки пищевых продуктов, биофармацевтики и естественных наук.
Прибор YSM-8106-19 имеет волоконный входной разъем с SMA905 коннектором, опционально доступны другие волоконный разъемы и фриспейс-адаптер. Спектрометр производится в нескольких конфигурациях, различающихся решетками, выбор модели зависит от конкретного применения.
Ключевые особенности:
- Детектор широкого спектрального диапазона.
- Высокое соотношение сигнал/шум, низкое энергопотребление.
- Миллисекундная скорость передачи данных.
- Компактный дизайн и легкость интеграции.
- Сменная щель.
- Отображение длины волны и ширины спектральной линии (FWHM) в режиме реального времени.
- Многофункциональное ПО с функцией поиска пиков и вычислением полуширины.
- Набор SDK для встраивания в программное обеспечение пользователя.
- Широкие возможности кастомизации продукта.
|
Параметр
|
Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
|
Диапазон
|
900 – 2500 (или уже по запросу) | нм | ||||
| Спектральное разрешение | до 1 | нм | ||||
|
Размер пикселя
|
25 x 250 | мкм2 | ||||
|
Разрешение детектора
|
512 | п | ||||
|
Динамический диапазон
|
12700:1 | нм | ||||
|
Сигнал/шум
|
2500:1 | |||||
|
Рабочая температура
|
от 5 до 35 | °C | ||||
|
Конструкция
|
Перекрестная Черни-Тернера | |||||
|
Размер щели
|
5, 10, 25, 50, 100, 150, 200, 300 | мкм | ||||
|
Тип оптического разъема
|
SMA905 | |||||
|
Время интегрирования
|
от 0,1 мс до 65 с | |||||
|
Интерфейсы передачи данных
|
USB2.0 (Mini), RS232 | |||||
|
Разрядность АЦП
|
16 | бит | ||||
|
Рабочее напряжение
|
5 | В пост. тока | ||||
|
Рабочий ток
|
4 | А | ||||
|
Режимы триггера
|
Программный, аппаратный, синхронный |
|
||||
|

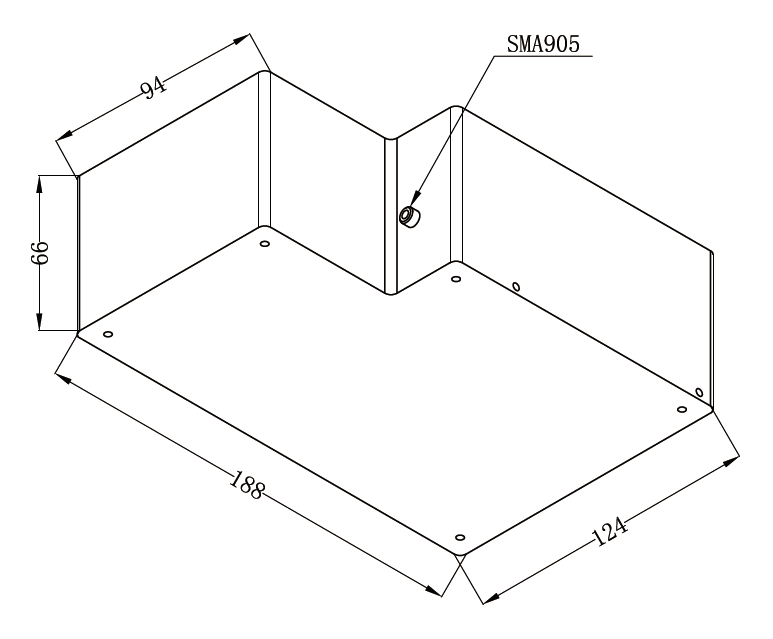

Размеры
|
190 x 120 x 66 | мм3 | ||||
- Анализ спектра оптоволоконных передатчиков.
- Контроль длины волны и ширины спектральной линии научных ИК лазеров.
- Рамановская спектроскопия.
- Сортировка продуктов питания.
- Обнаружение сточных вод.
- Обнаружение белка, жира и клетчатки в сельскохозяйственных культурах.
- Сортировка бумаги.
- Контроль производства пластика.
- Фармацевтика.
- Инспекция солнечных батарей.
