DFM-1x - держатели фильтров

  • Диаметр оптических элементов 25,4 мм.
  • Максимальная толщина оптических элементов 9 мм.
  • Модульная конструкция.
  • Совместимость с каркасной системой 30 мм.
  • Возможность установки до трёх оптических элементов.
  • Количество рамок для фильтров: 1 или 3 шт.
Производитель:  LBTEK

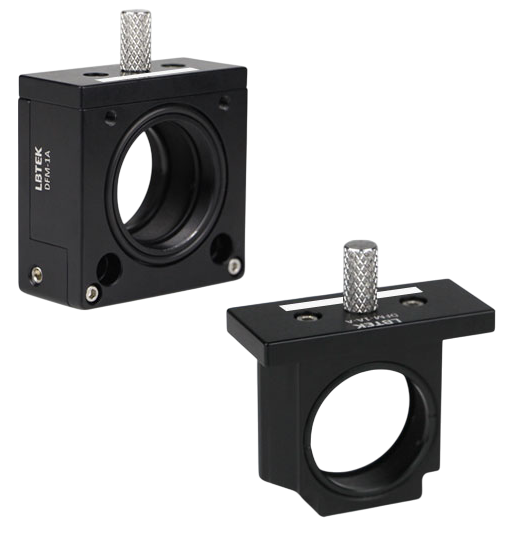

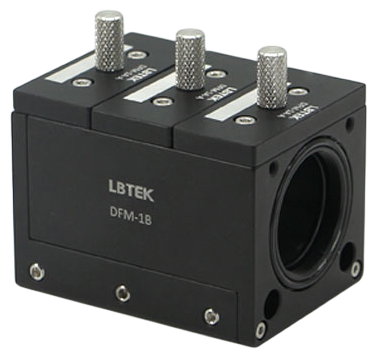

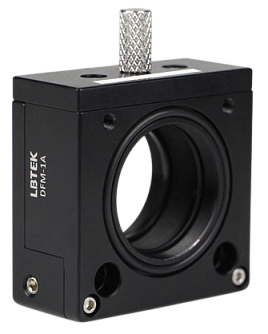

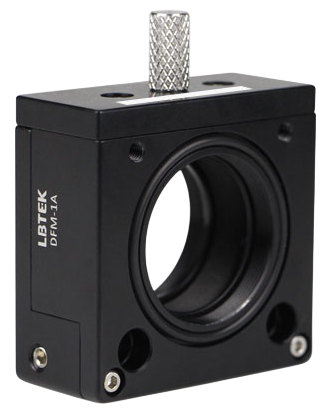

Держатель для фильтров DFM-1A поставляется с одной рамкой DFM-1A-A и позволяет устанавливать оптические элементы диаметром 25,4 мм и максимальной толщиной 9 мм. Держатель DFM-1B комплектуется тремя рамками DFM-1A-A и, соответственно, поддерживает одновременную установку трёх фильтров.

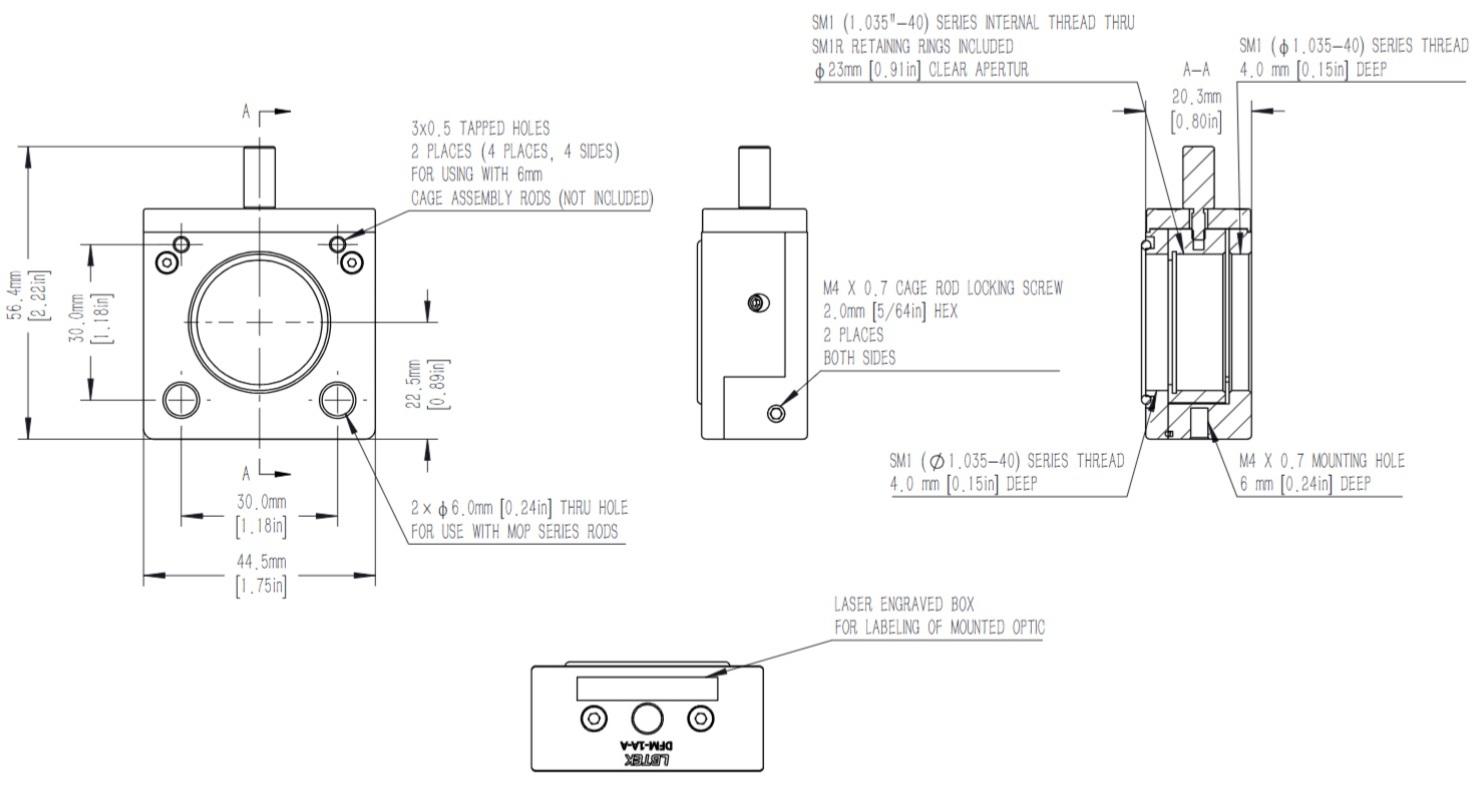

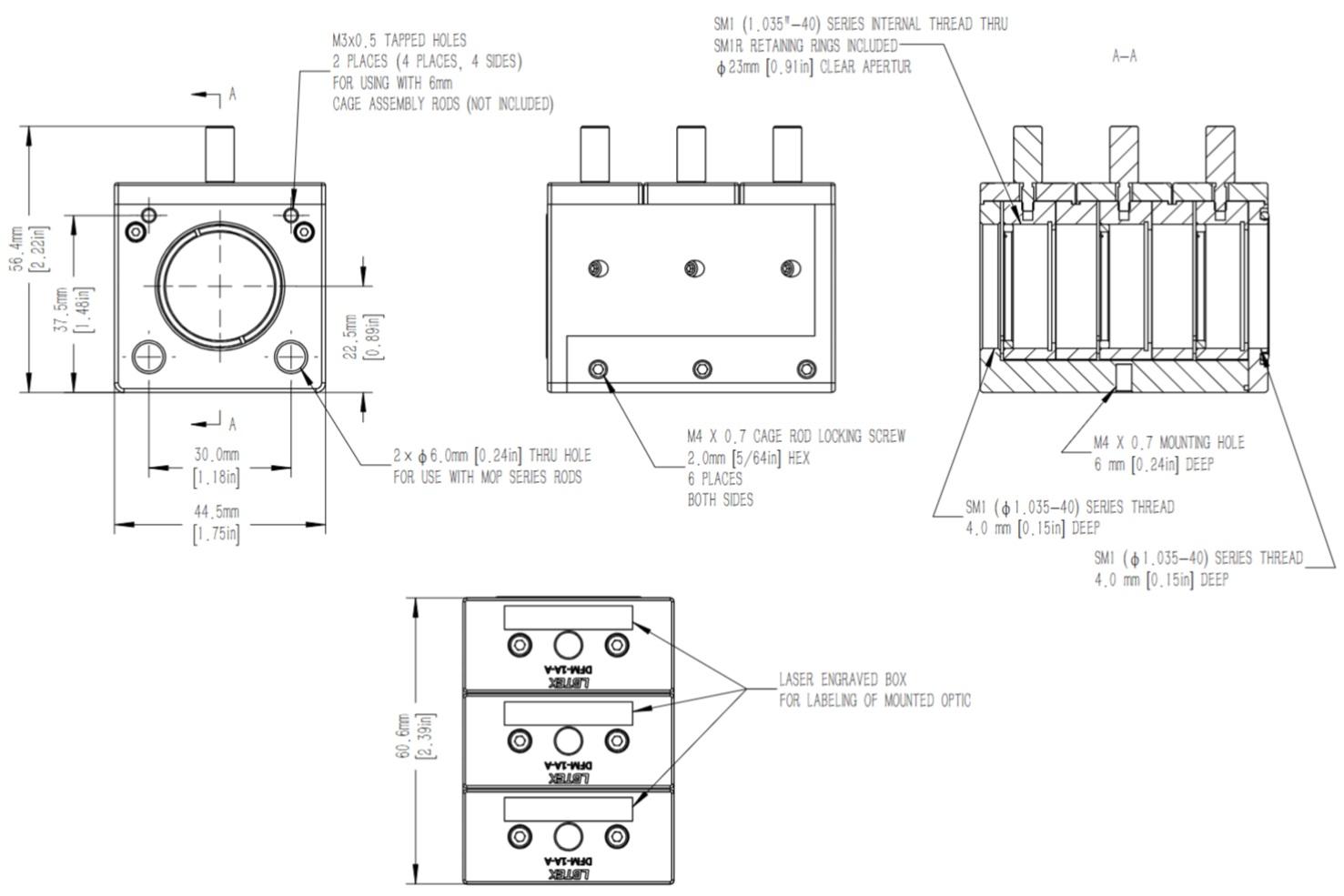

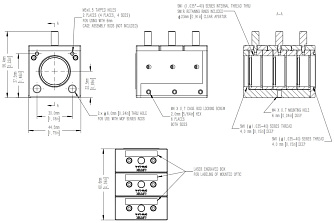

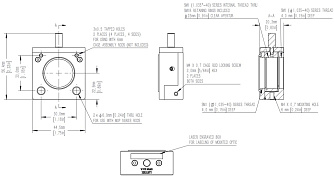

Рамки фиксируются в корпусе при помощи направляющих типа «ласточкин хвост», что обеспечивает быструю сборку и разбор. На нижней части корпуса расположено резьбовое отверстие M4 для соединения с оптическим стержнем, а также резьбовые отверстия M3 и сквозное отверстие диаметром 6 мм для совместимости с 30-мм каркасной системой. Все места стыков держателя снабжены уплотнительной лентой для герметичного затемнения. Торцевая часть оборудована уплотнительным кольцом, которое при наложении двух держателей обеспечивает дополнительное светонепроницаемое соединение.

Параметр Значение Ед.измерения
Модель DFM-1A DFM-1B
Материал Алюминиевый сплав 6061-T6
Обработка поверхности Черное анодирование
Диаметр оптического элемента 25,4 мм
Максимальная толщина оптического элемента 9 мм
Тип резьбы SM1
Тип монтажного отверстия М4
Вес 0,08 0,23 кг
Количество устанавливаемых оптических элементов 1 3 шт.
Количество рамок DFM-1A-A 1 3 шт.
Количество стопорных колец                1 3 шт.


Модель Описание
DFM-1A Держатель фильтров. Диаметр оптики 25,4 мм. Подходит для установки 1 фильтра. Модульная конструкция.
DFM-1B Держатель фильтров. Диаметр оптики 25,4 мм. Подходит для установки 3 фильтра. Модульная конструкция.
