EM-FWM - моторизованный держатель фильтров

  • 6-позиционное моторизованное колесо.
  • Диаметр оптических элементов 25,4 мм.
  • Максимальная толщина оптических элементов 6,35 мм.
  • Переключение фильтров вручную или дистанционно через ПК.
  • Два сквозных отверстия с возможностью переключения положения.
  • Совместимость с каркасной системой 30 мм.
  • Два монтажных отверстия M6 и M4.
  • Две версии: с предустановленными ND-фильтрами (EM-FWM6C) или без них (EM-FWM6).
  • В комплект входят: 2 пылезащитные крышки SM1-C2 и 6 стопорных колец SM1R.
Производитель:  LBTEK

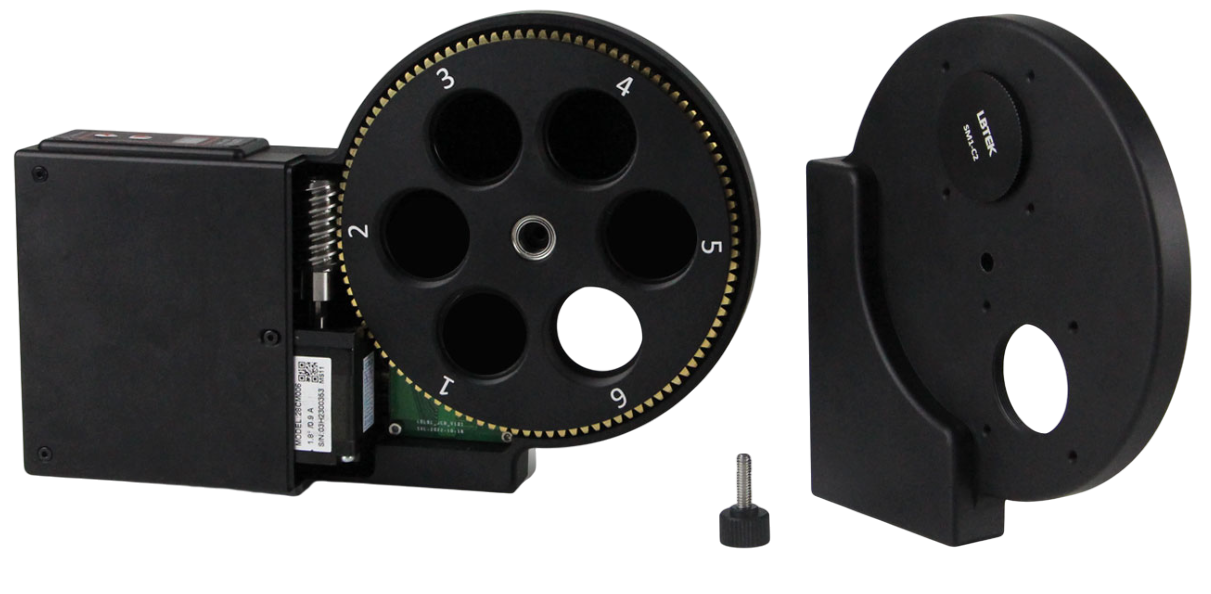

Моторизованный держатель фильтров EM-FWM разработан для автоматизированных приложений, таких как флуоресцентная микроскопия, спектроскопические измерения и съёмка с помощью цветных CCD-камер. Держатель включает моторизованный корпус и шестипозиционное колесо для установки фильтров. Колесо поддерживает установку до шести оптических элементов диаметром 25,4 мм и толщиной до 6,35 мм. Модель EM-FWM6C идентична EM-FWM6, но поставляется с предустановленными фильтрами.

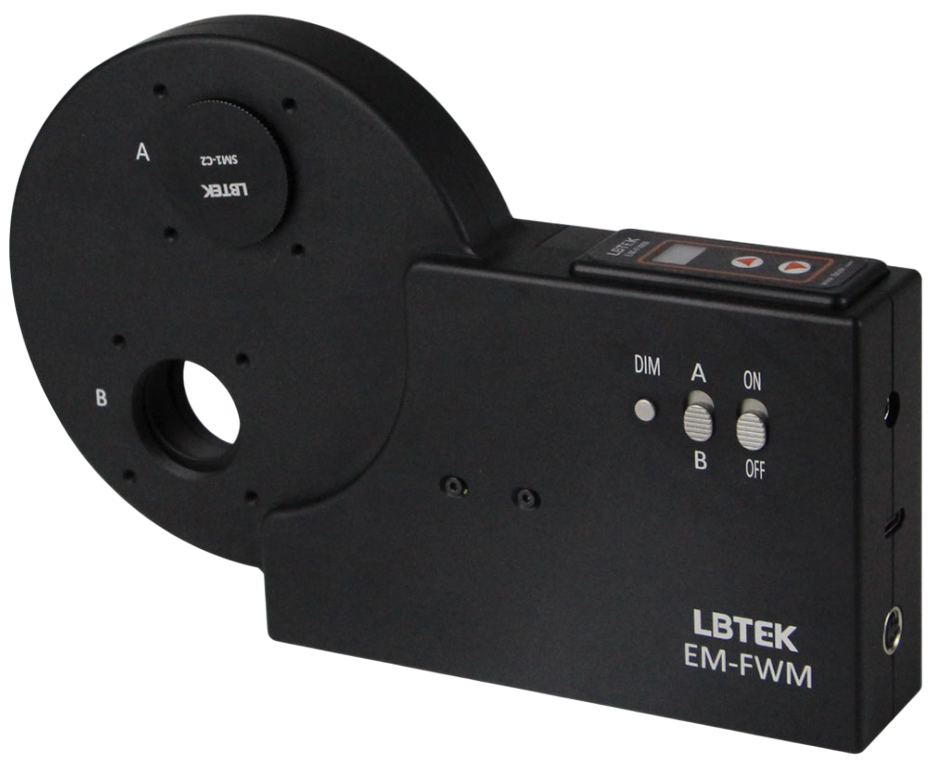

Держатель позволяет переключаться между фильтрами вручную с помощью кнопок управления ▲ или ▼ на дисплее или через интерфейс Type-C, подключенный к компьютеру. Яркость дисплея можно регулировать с помощью кнопки DIM. Для дистанционного управления также предусмотрены триггерные вход и выход, совместимые с TTL-уровнями.

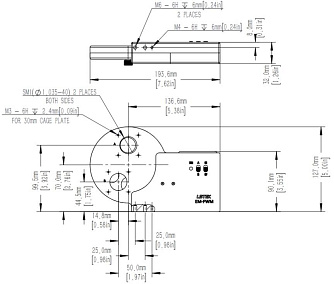

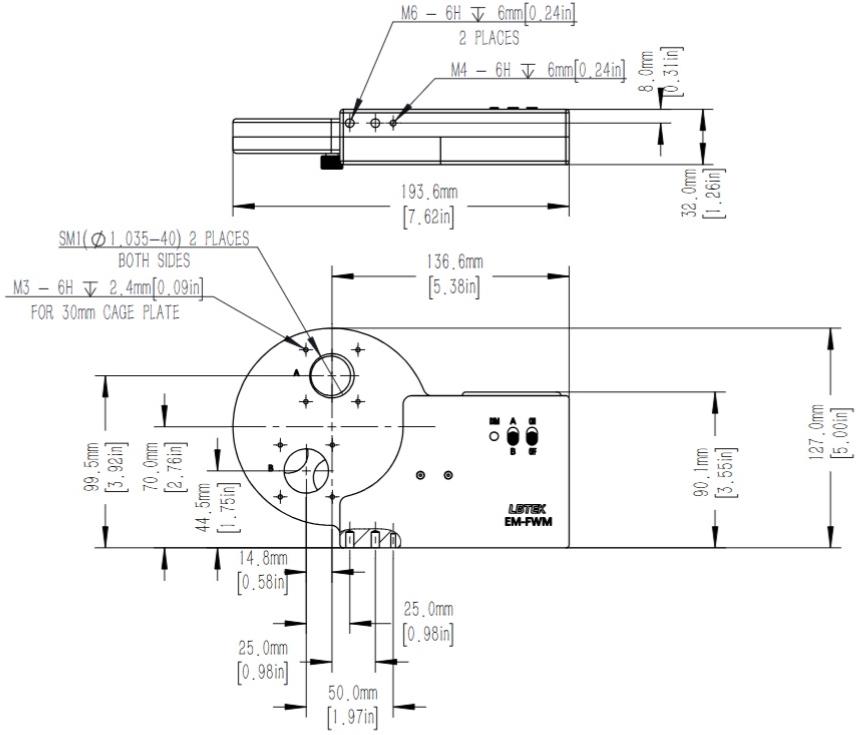

Колесо имеет два сквозных отверстия с внутренней резьбой SM1, позволяющих монтировать компоненты с внешней резьбой SM1. Отверстия совместимы с 30-мм каркасной системой, при этом каждое имеет по четыре резьбовых отверстия M3 для подключения каркасных стержней. Два сквозных отверстия на колесе фильтров можно переключать с помощью кнопок A/B на корпусе для соответствия различным оптическим путям. На нижней части корпуса расположены два резьбовых отверстия M6 и одно M4 для установки на оптический стол с помощью оптических стержней. Предоставляется программное обеспечение, а также SDK-руководства для LabVIEW и Visual C++, включая инструкции по эксплуатации и примеры кода.

Параметр Значение Ед.измерения
Модель EM-FWM6 EM-FWM6C
Предустановленные фильтры нет NDFA10-05, NDFA10-10, NDFA10-20, NDFA10-30, NDFA10-40
Диаметр оптического элемента 25,4 мм
Толщина оптического элемента ≤ 6,35 мм
Количество мест для фильтров 6 шт.
Апертура 22,86 мм
Расположение апертур Позиции A и B (на 12 и 7 часах)
Точность позиционирования апертур ±1 °
Управление и связь USB-Type-C
Вход/выход TTL-совместимый Разъём M8
Время отклика <1 с между соседними позициями
Требуемое питание 12 В постоянного тока
Вес 0,75 кг
Размеры 165 × 33 × 127 мм


Модель Описание
EM-FWM6 Моторизованный держатель фильтров. Диаметр оптики 25,4 мм. 6-позиционное моторизованное колесо. Переключение фильтров вручную или дистанционно через ПК.
EM-FWM6C Моторизованный держатель фильтров. Предустановленные фильтры. Диаметр оптики 25,4 мм. 6-позиционное моторизованное колесо. Переключение фильтров вручную или дистанционно через ПК.
