SFM1 - держатель фильтров
- Диаметр оптических элементов 25,4 мм.
- Максимальная толщина оптических элементов 6 мм.
- Модульная конструкция.
- Возможность установки до четырёх оптических элементов.
- Две съёмные рамки для фильтров SFM1-A.
- Облегчённое позиционирование рамки с помощью V-образных пазов и стальных шариков.

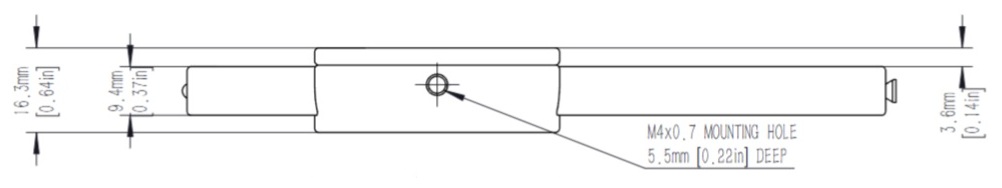

- Нижнее резьбовое отверстие M4 для установки на оптический стержень.
Производитель: LBTEK

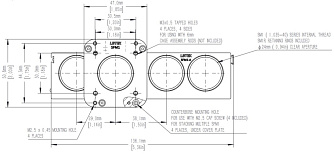

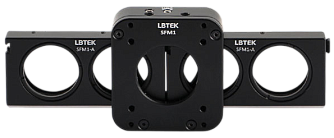

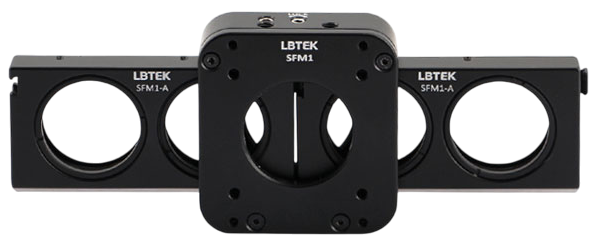

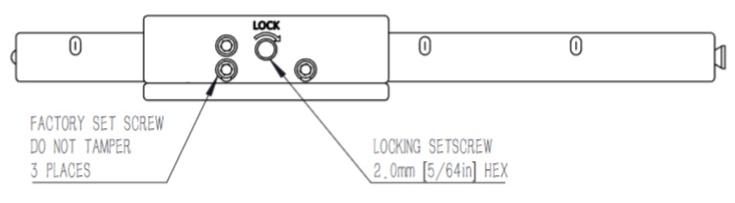

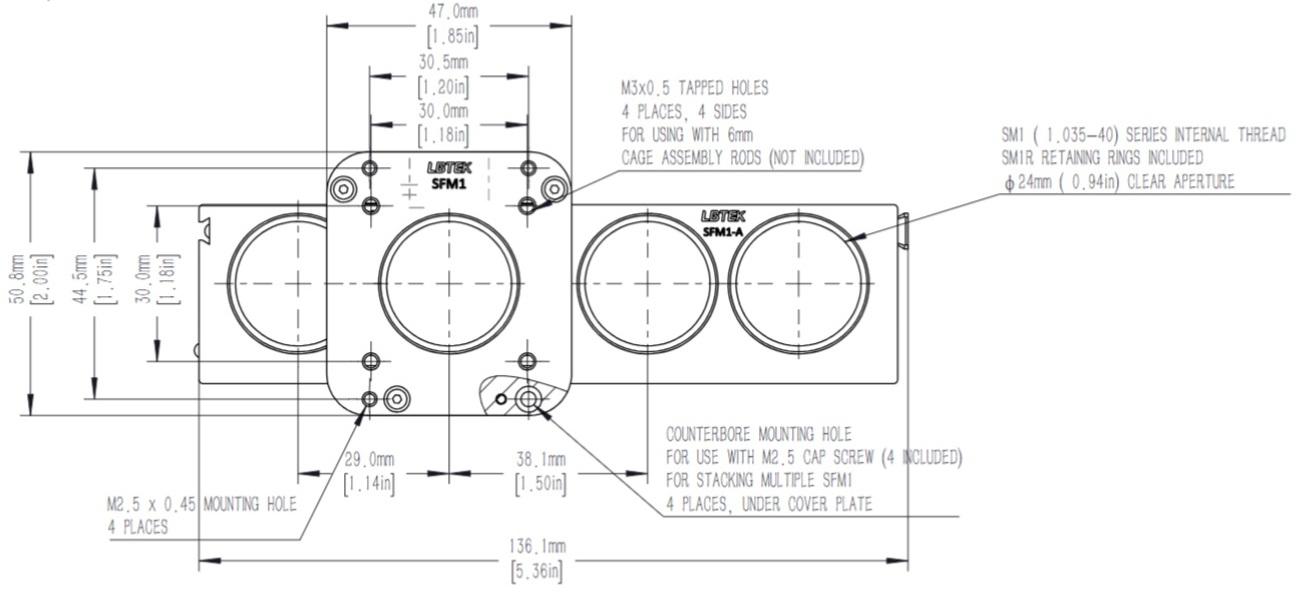

Держатель фильтров SFM1 состоит из двух частей: основного корпуса и двух сменных рамок для фильтров SFM1-A, которые позволяют установить до четырёх оптических элементов диаметром 25,4 мм. Рамка позиционируется в корпусе при помощи стального шарика, V-образного паза и направляющих типа «ласточкин хвост». Сверху предусмотрен стопорный винт для фиксации рамки после позиционирования. На нижней части корпуса имеется резьбовое отверстие M4 для соединения с оптическим стержнем. На корпусе также предусмотрены восемь резьбовых отверстий M3, совместимых с каркасными системами 30 мм. Крышка оснащена четырьмя резьбовыми отверстиями M2,5 для установки дополнительных держателей.
Примечание: вставки SFM1-A можно приобрести отдельно.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 25,4 | мм |
| Максимальная толщина оптического элемента | 6 | мм |
| Тип резьбы | SM1 | |
| Характеристика / количество стопорных колец | SM1R / 4 шт. | |
| Тип монтажного отверстия | М4 |
