MKB-1A - держатель линз
- Диаметр оптических элементов 25,4 мм.
- Толщина оптических элементов 9 мм.
- Магнитная быстросъёмная конструкция.
- Высокоточное позиционирование.
- Центральное отверстие с внутренней резьбой SM1.
- Монтажное отверстие с резьбой M4.
- Передняя и задняя панели могут приобретаться отдельно.
Производитель: LBTEK

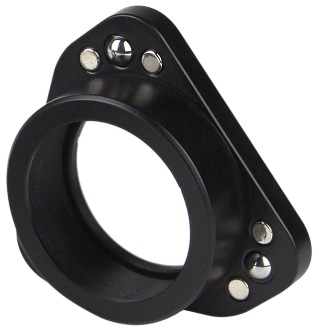

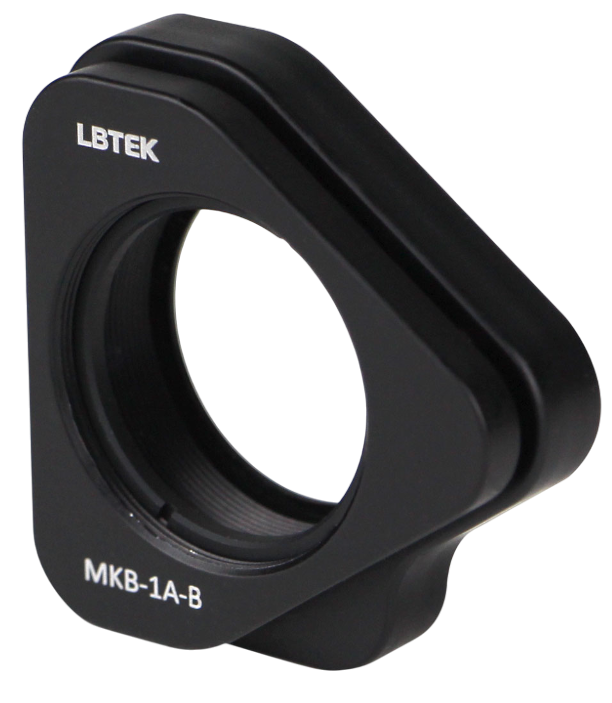

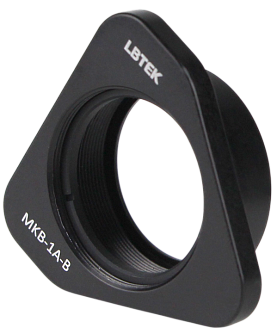

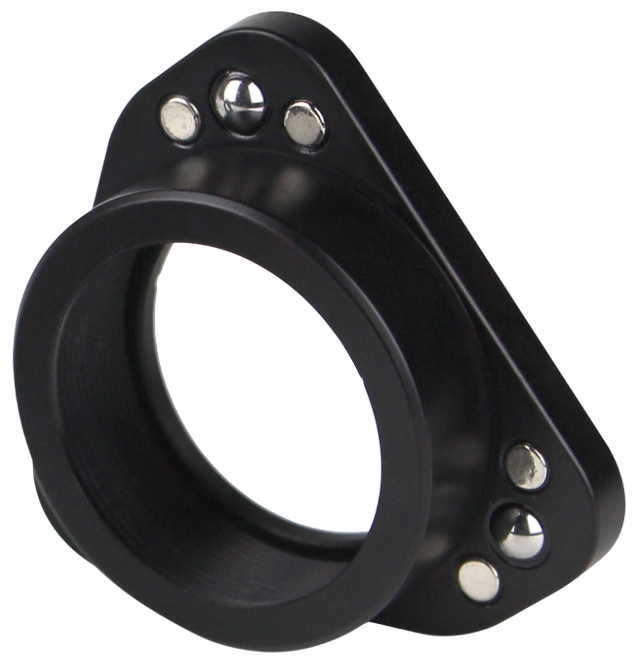

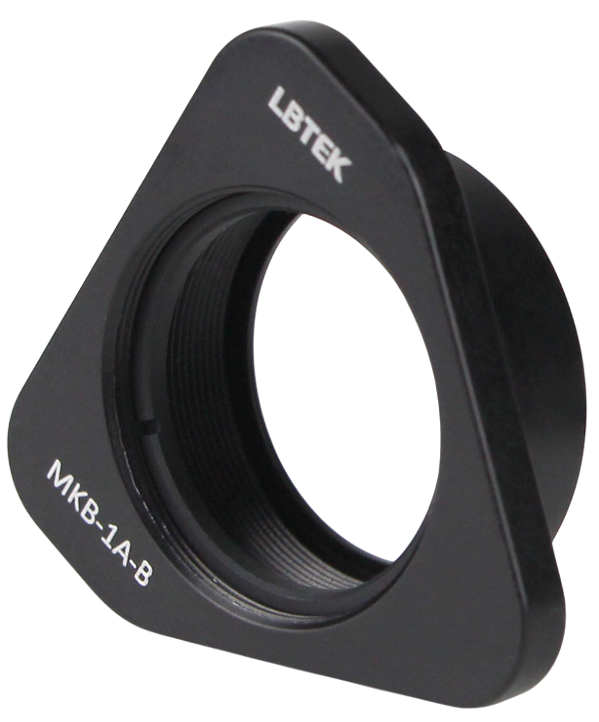

Держатель состоит из двух частей: задней панели MKB-1A-A и передней панели MKB-1A-B. Они соединяются с помощью неодим-железо-борных магнитов, что обеспечивает лёгкую установку и снятие. Конструкция использует трёхточечный контакт, который обеспечивает стабильность и воспроизводимость позиционирования. Каждая точка контакта формируется стальным шариком и двумя параллельными цилиндрическими штифтами.

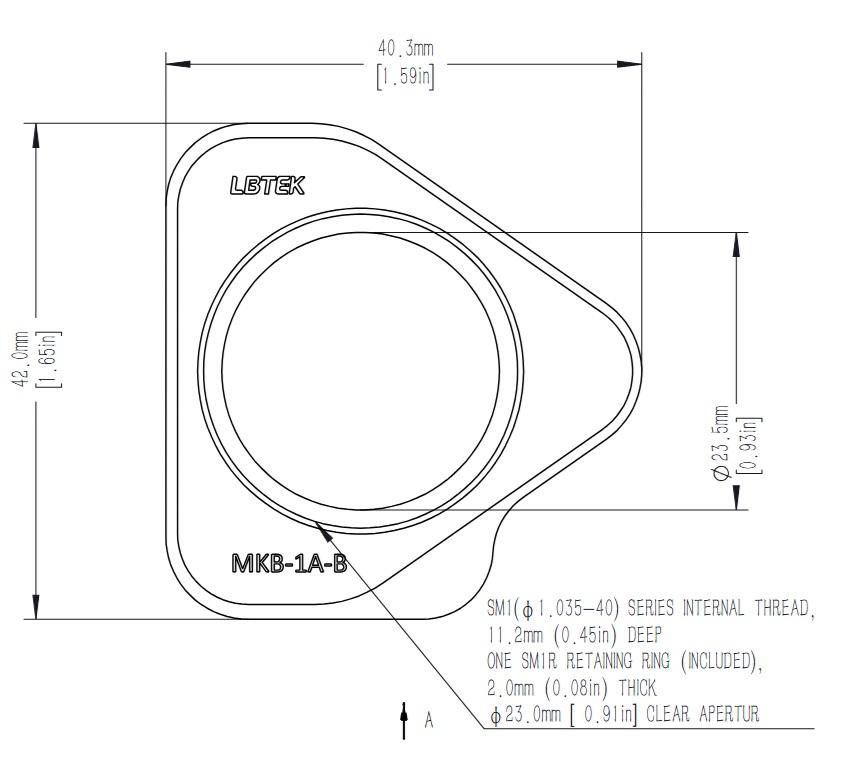

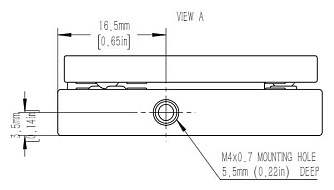

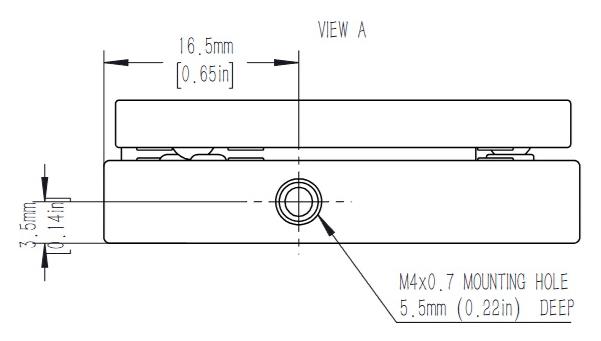

С помощью входящего в комплект стопорного кольца SM1R оптический элемент диаметром 25,4 мм и максимальной толщиной 9 мм может быть установлен на передней панели с внутренней резьбой SM1. Задняя панель также имеет резьбовое отверстие SM1 для присоединения дополнительных компонентов. В нижней части держателя расположено резьбовое отверстие M4.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| MKB-1A-B | MKB-1A-A | ||
| Тип панели | Передняя | Задняя | |
| Материал | Алюминиевый сплав 6061-T6 | ||
| Обработка поверхности | Черное анодирование | ||
| Диаметр оптического элемента | 25,4 | мм | |
| Максимальная толщина оптического элемента | 9 | мм | |
| Характеристика отверстия | Глухое с резьбой SM1 | Сквозное диаметром 30,5 мм | |
MKB-1A - держатель линз 431.98(Kб)
