OMxA - держатели оптики с регулировкой по четырем и более осям

Name: OMxA - держатели оптики с регулировкой по четырем и более осям
Brand: EV

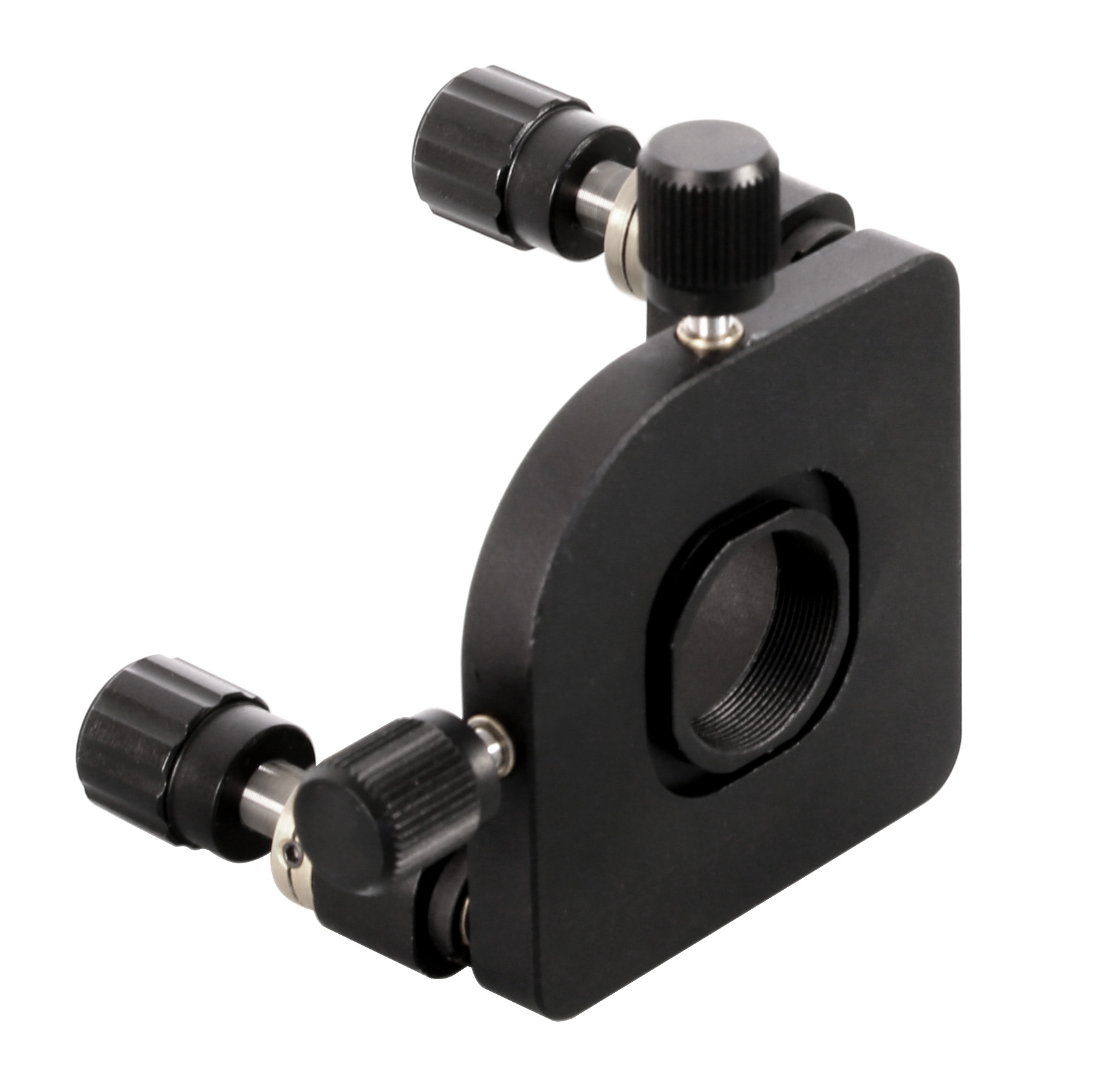

Серия OMxA кинематических держателей оптики.

Производитель: EV

Серия OMxA многоосевых кинематических держателей оптики.

Особенности:

Корпус изготовлен из высококачественного анодированного алюминиевого сплава.
Механизм регулировки обладает резьбой с мелким шагом, обеспечивая высокую чувствительность и стабильность.
Резьба с мелким шагом 0,25 мм делает настройку более точной.
Четыре тянущих пружины, более равномерное и стабильное тяговое усилие.
Крепление с интерфейсом серии MAD для универсального использования.

Параметр	Значение			Ед.измерения
Модель	OM4A-LBE22	OM5A-LBE22	OM6A-LBE22
Количество осей регулировки	4	5	6
Наклон	±3			°
Вращение	-	-	360	°
Перемещение по X	±2			мм
Перемещение по Y	±2			мм
Перемещение по Z	-	6	6	мм
Высота оптического центра	31	31	35	мм
Разрешение регулировочного винта	≈0,31	≈0,31	≈0,27	°
Материал основного корпуса	черный анодированный алюминиевый сплав
Толщина неподвижной пластины	16			мм
Количество тянущих пружин	4			шт.
Монтажные отверстия	M6
Масса нетто	215	245	245	г

Модель	Описание

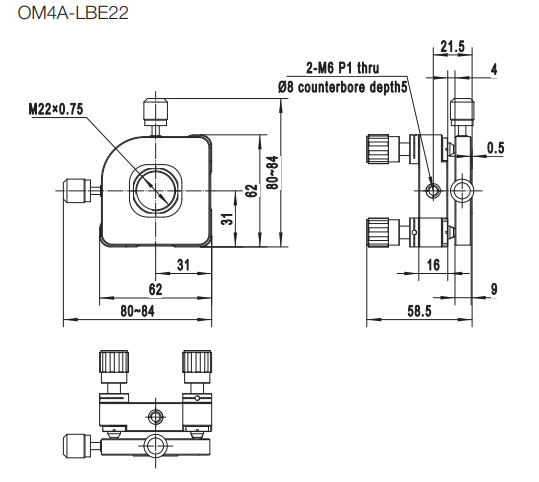

OM4A-LBE22	Держатель оптики с регулировкой по четырем осям, наклон ±3°, перемещение XY: ±2 мм.

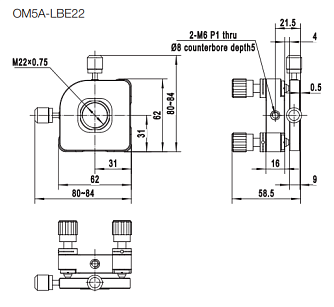

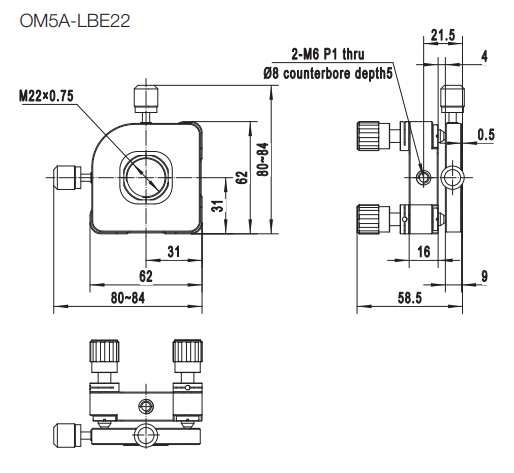

OM5A-LBE22	Держатель оптики с регулировкой по пяти осям, наклон ±3°, перемещение XY: ±2 мм, Z: 6 мм.

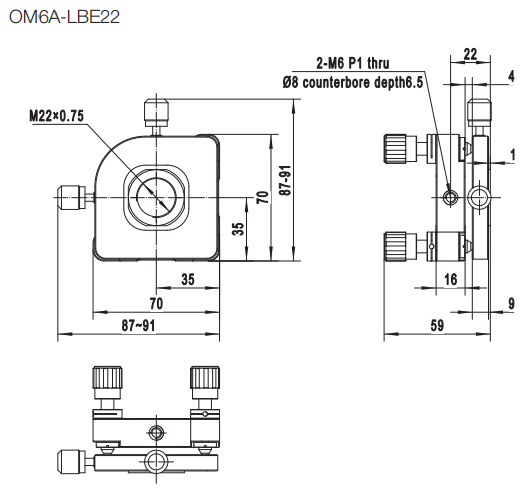

OM6A-LBE22	Держатель оптики с регулировкой по шести осям, наклон ±3°, перемещение XY: ±2 мм, Z: 6 мм, вращение на 360°.
