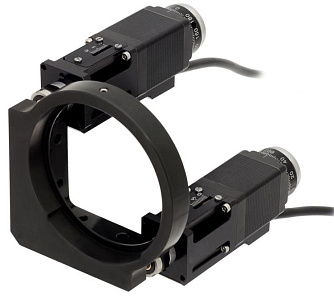

8MBM57-4 - моторизированный держатель оптики
8MBM57-4 - моторизованный держатель оптики с большой апертурой.
- Для оптических элементов диаметром 101,6 мм.
- Апертура: 97 мм.
- Диапазон регулировки угла: ±2,5 °.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диаметр оптики | 4" (101,6 мм) | |
| Максимальный диаметр установки | 103 | мм |
| Апертура | 97 | мм |
| Количество линий контакта | 2 | |
| Диапазон регулировки угла | ±2,5 | ° |
| Угловой шаг | 1,8 | ° |
| Шаг ходового винта | 1 | мм |
| Линейное разрешение (полный шаг) | 0,005 | мм |
| Номинальное усилие | 70 | Н |
| Разъём двигателя | HDB15(M) | |
| Концевые выключатели (оптопары) | 2 на привод | |
| Полярность выключателя | Нажат — разомкнут | |
| Напряжение | 5,2 | В |
| Ток | 0,8 | А |
| Сопротивление | 6,5 ±10% | Ом |
| Индуктивность | 6,2 ±20% | мГн |
| Удерживающий момент | 0,17 | Н·м |
| Класс изоляции | B | |
| Сопротивление изоляции | 100 (при 500 В DC) | МОм |
| Рабочая температура | −20…+50 | ℃ |
| Нагрев | 80 | K |
