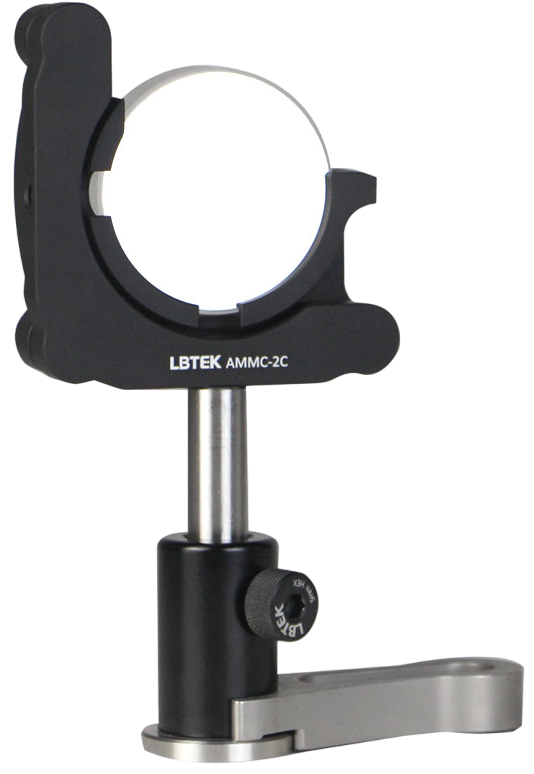

AMMC-2C - регулируемый держатель оптики
- Диаметр оптических элементов 50,8 мм.
- Минимальная толщина оптического элемента 2 мм.
- Материал – алюминиевый сплав.
- Два прецизионных регулировочных винта.
- Монтажные отверстия - M4, M6.
- Облегченная юстировка оптики.
Производитель: LBTEK

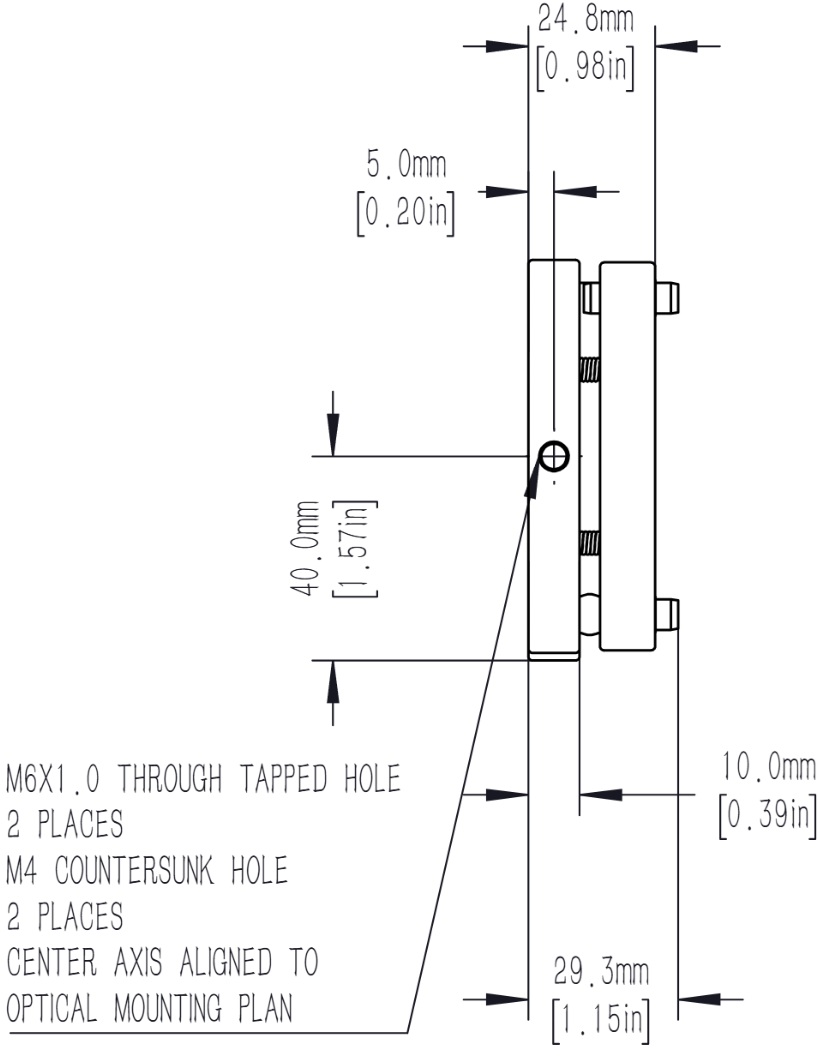

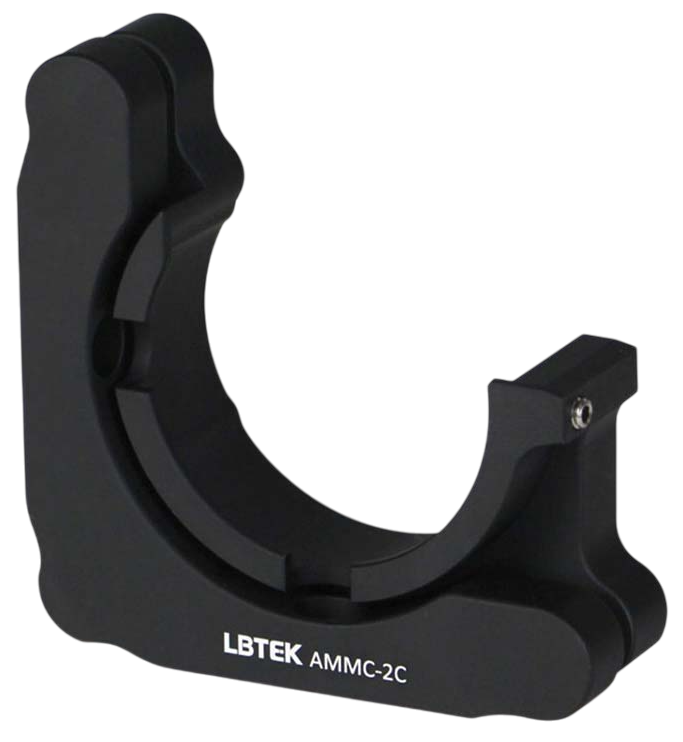

Регулируемый держатель оптики LBTEK AMMC-2C имеет полуоткрытую конструкцию и гладкие (без резьбы) внутренние стенки. Оптические элементы фиксируются установочными винтами. На основании оправы предусмотрены два монтажных отверстия: потайное отверстие, совместимое с резьбой M4, и резьбовое отверстие M6. Отверстия M4 предназначены для соединения с оптическими стержнями с резьбой M4, а резьбовые отверстия M6 – для оптических стержней с резьбой M6. Центральная линия поверхности для установки оптических элементов совпадает с центром монтажного отверстия для оптического стрежня, что упрощает процесс юстировки.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 50,8 | мм |
| Минимальная толщина оптического элемента | 2 | мм |
| Характеристика и количество монтажных отверстий | Резьбовое отверстие M6 и потайное отверстие M4 /2шт | |

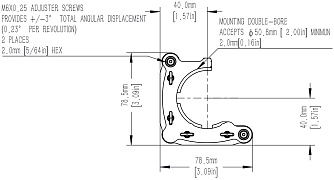

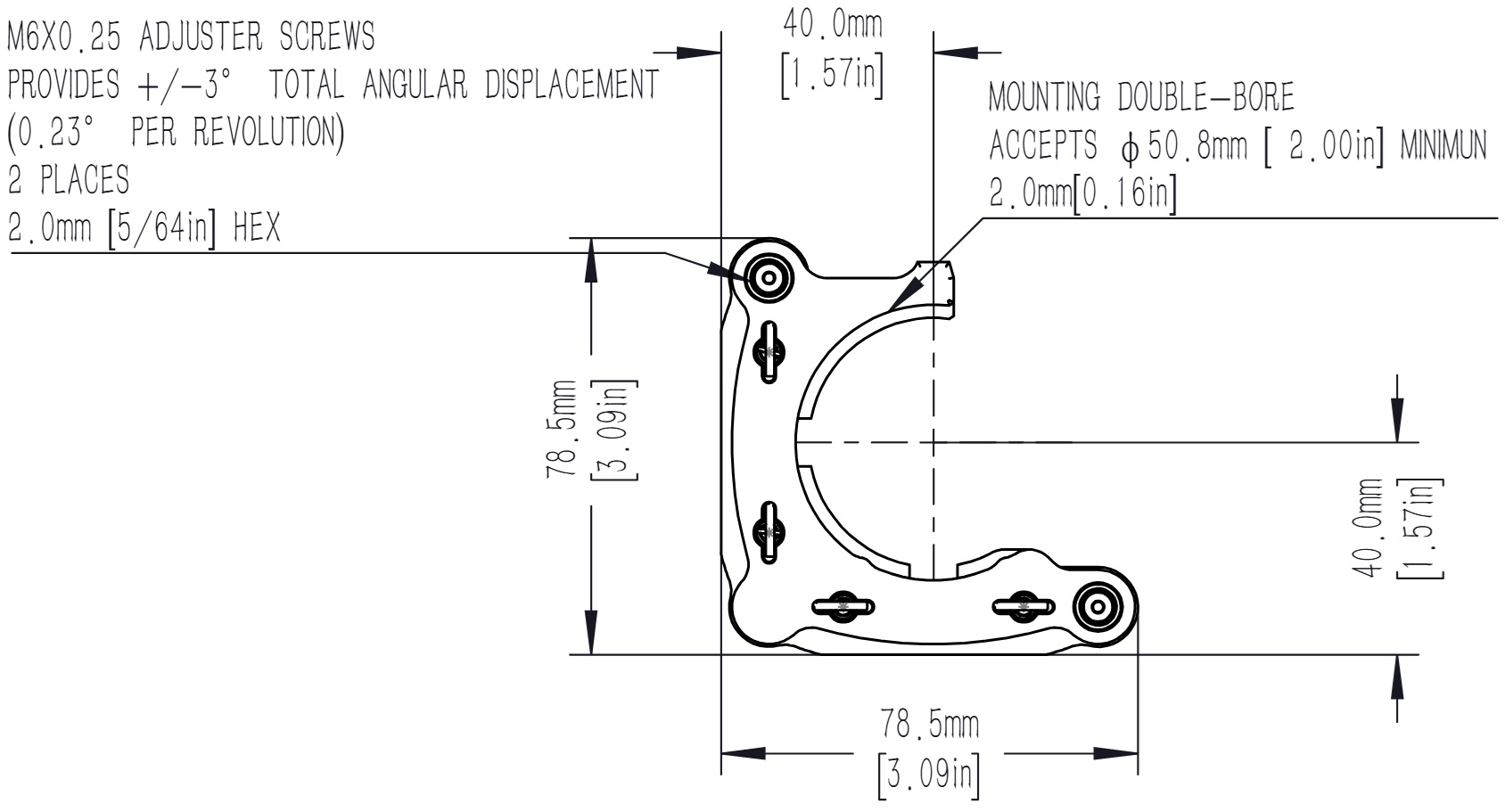

| Диапазон регулировки угла наклона/поворота | ±3 | ° |

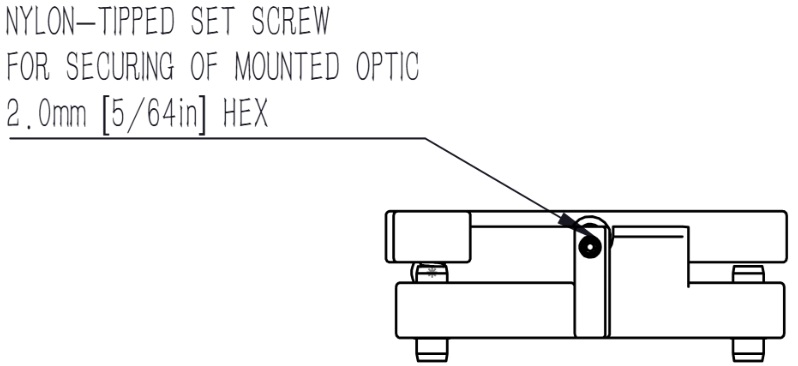

| Способ крепления оптических элементов | Установочные винты M4 с пластиковой головкой, совместимые с шестигранным ключом 2 мм | |
| Характеристика и количество регулировочных винтов | M6/2шт | |
| Точность регулировки | 0,23 | °/ оборот |
| Способ установки | Совместить центральную линию поверхности оптического элемента с центром резьбового монтажного отверстия оптического стержня. |
