NMC - высокостабильные центрируемые держатели оптики

Высокостабильные центрируемые держатели оптики серии NMS. Позволяют легко центрировать оптику.
  • Диаметр оптики от 12,5 до 50,8 мм.
  • Материал - алюминиевый сплав.
  • Облегченная юстировка оптики.
  • Высокая степень регулировки- использование двух регулировочных винтов с шагом 0,2 мм.
  • Монтажные отверстия - M4, M6.
Производитель:  EV

Серия NMC - это высокостабильные центрируемые держатели оптики, не имеющие регулировочных винтов сверху, что позволяет использовать их в системах с ограниченным пространством. Держатели универсальны, подходят для крепления линз, зеркал, светоделителей и т.д.

Особенности:

  • Корпус изготовлен из высококачественного алюминиевого сплава с черным анодированным покрытием.
  • Центр линзы совпадает с центром торца устройства.
  • Центр линзы совпадает с центром фиксирующего стержня.

Параметр Значение Ед. измерения
Модель NMC12.7 NMC20 NMC25.4 NMC38.1 NMC50.8
Диаметр оптики 12,5/12,7 20 25,4 38,1 50,8 мм
Толщина оптики 4~8 4~8 4~8 4~8 4~8 мм
Диапазон регулировки угла ±3 °
Диаметр апертуры 10 17 23 35 47 мм
Высота оптической оси 15 25 25 30 40 мм
Регулировка за один оборот винта ≈0,67 ≈0,31 ≈0,31 ≈0,24 ≈0,18 °
Материал черный анодированный алюминиевый сплав
Толщина держателя 8 10 10 10 10 мм
Количество тянущих пружин 4
Монтажное отверстие M4 M6, Ø8
Вес 30 75 75 80 140 г



Модель Описание

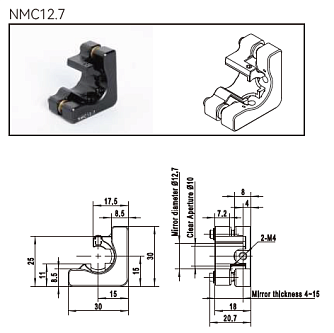

NMC12.7 Высокостабильный центрируемый держатель оптики с диаметром оптики 12,5/12,7 мм.

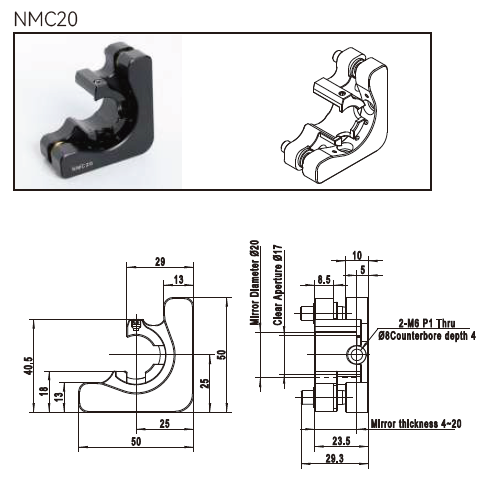

NMC20 Высокостабильный центрируемый держатель оптики с диаметром оптики 20 мм.

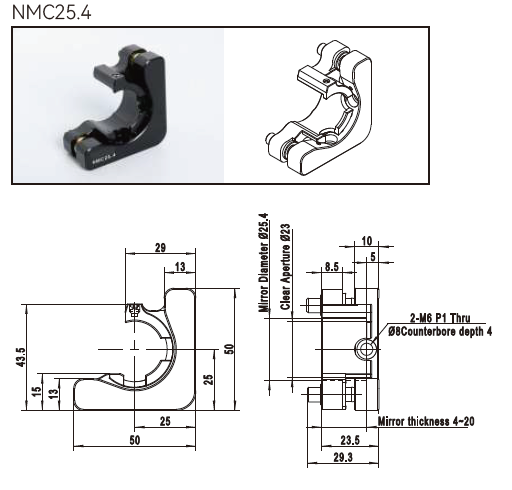

NMC25.4 Высокостабильный центрируемый держатель оптики с диаметром оптики 25.4 мм.

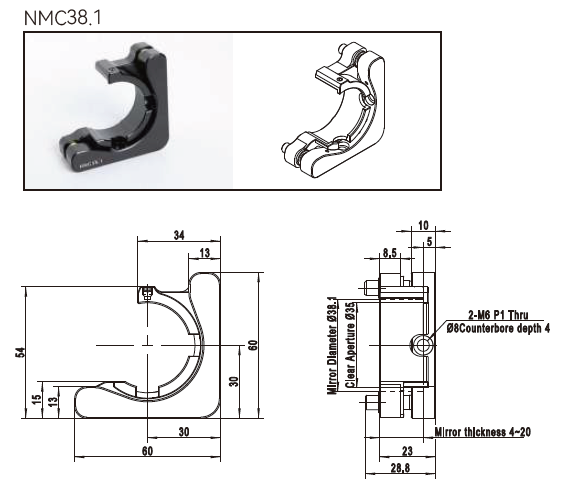

NMC38.1 Высокостабильный центрируемый держатель оптики с диаметром оптики 38.1 мм.

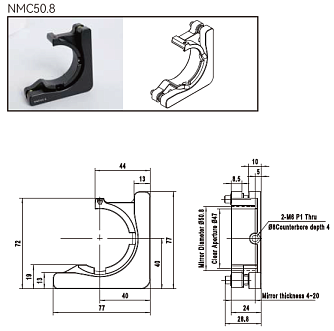

NMC50.8 Высокостабильный центрируемый держатель оптики с диаметром оптики 50.8 мм.
