NMM - высокостабильные миниатюрные держатели оптики

Name: NMM - высокостабильные миниатюрные держатели оптики
Brand: EV

Высокостабильные держатели серии NMM. Предназначены для оптики малых размеров.

Для оптических элементов диаметром от 8 до 12,5 мм.
Материал - алюминиевый сплав.
Фиксируемые регулировочные винты.
Регулировка с помощью шестигранных ключей.
Подходит для использования в компактных системах.

Производитель: EV

Узнать цену

Задать вопрос

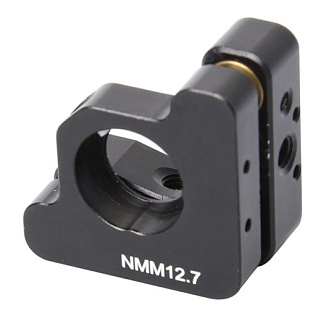

Серия NMM - это высокостабильные миниатюрные кинематические держатели зеркал имеют две серии с различной шириной 28,5 мм и 20 мм. Держатели идеально подходят для регулировки оптических компонентов в компактных системах.

Особенности:

Корпус изготовлен из высококачественного алюминиевого сплава с черным анодированным покрытием.
Четыре тянущие пружины, более равномерное тяговое усилие.
Две серии держателей с шириной 28,5 и 20 мм, подходящие для задач с ограниченным пространством.
Винтовая пара имеет стальной лист, что обеспечивает более плавную регулировку.
Высокочувствительная резьбовая пара с шагом 0,25 мм для двухмерной регулировки с более высокой стабильностью.
Простота регулировки: с помощью шестигранных ключей или с помощью специального колесика, которое позволяет увеличить чувствительность регулировки.

Серия держателей с шириной 28,5 мм:

Параметр	Значение				Ед.измерения
Модель	NMM12.7	NMM12.7-B	NMM12.7-C	NMM12.7-D
Диаметр оптики	12,5/12,7				мм
Толщина оптики	3~5				мм
Диапазон регулировки угла	±3				градуса
Диаметр апертуры	11	11	11	7 (при угле падения 45°)/11	мм
Высота оптического центра	14				мм
Регулировка за один оборот винта	≈0,75				градусов
Материал	черный анодированный алюминиевый сплав
Толщина держателя	8	8	8	9	мм
Количество тянущих пружин	4	4	4	3
Резьбовые отверстия	M4	M4	M4	M4
Вес	20				кг

Серия держателей с шириной 20 мм:

Параметр	Значение			Ед.измерения
Модель	NMM8m	NMM10m	NMM12.7m
Диаметр оптики	8	10	12.5/12.7	мм
Толщина оптики	2~4	2~4	2~4	мм
Диапазон регулировки угла	±3			градуса
Диаметр апертуры	7	9	117	мм
Высота оптического центра	10			мм
Регулировка за один оборот винта	≈0,975			градусов
Материал	черный анодированный алюминиевый сплав
Толщина держателя	6			мм
Количество тянущих пружин	4
Наличие блокировки	да
Резьбовые отверстия	M4
Вес	10			кг

NMM - высокостабильные миниатюрные держатели оптики 3555.59(Kб)

Модель	Описание

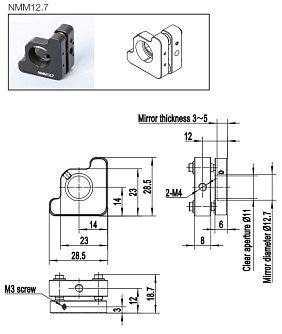

NMM12.7	Высокостабильный миниатюрный держатель оптики. Диаметр оптики 12,5/12,7 мм. Ширина держателя 28,5 мм.

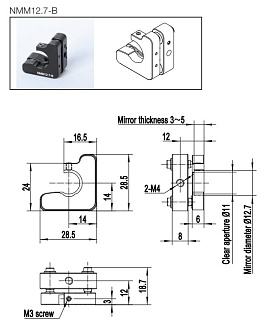

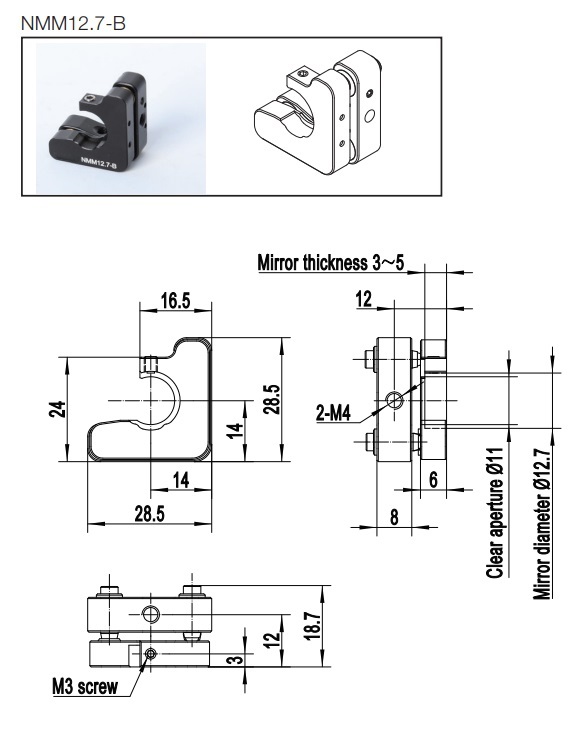

NMM12.7-B	Высокостабильный миниатюрный держатель оптики со свободным краем. Диаметр оптики 12,5/12,7 мм. Ширина держателя 28,5 мм.
NMM12.7-C	Высокостабильный миниатюрный держатель оптики. Диаметр оптики 12,5/12,7 мм. Фиксация оптики с помощью торцевого кольца. Ширина держателя 28,5 мм.

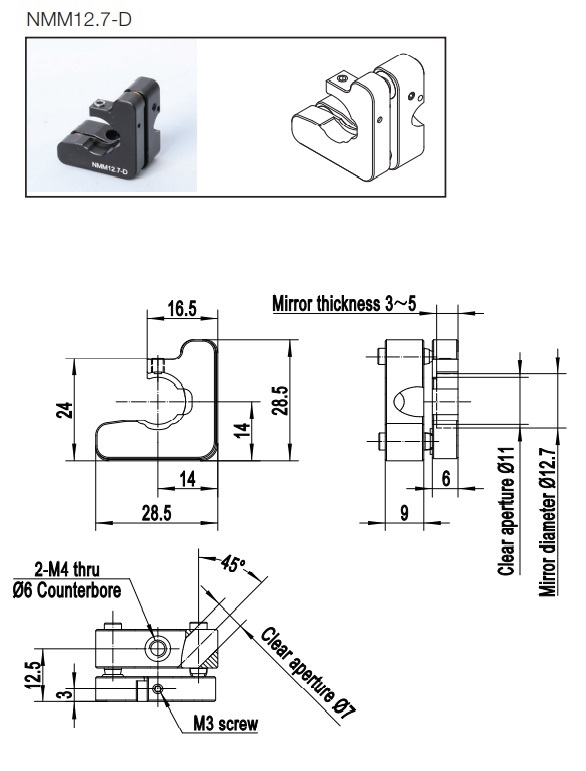

NMM12.7-D	Высокостабильный миниатюрный держатель оптики со свободным краем. Диаметр оптики 12,5/12,7 мм. Апертура 11 мм (под углом падения 90°), 7 мм (под углом падения 45°). Ширина держателя 28,5 мм.

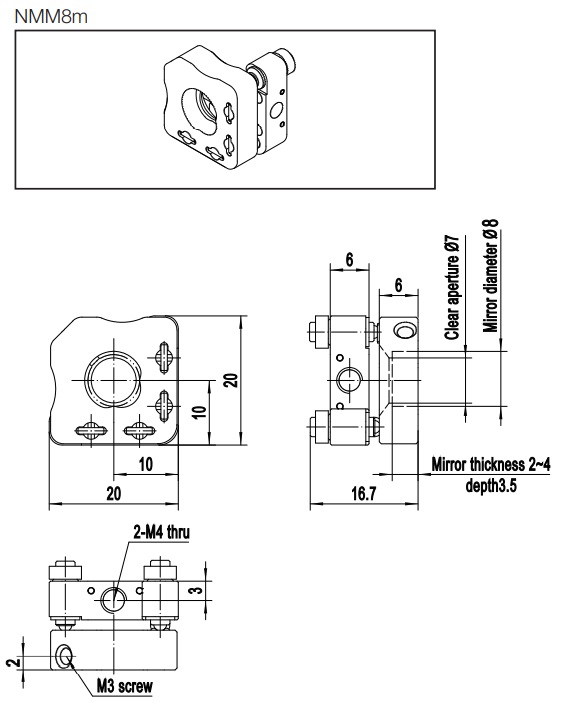

NMM8m	Высокостабильный миниатюрный держатель оптики. Диаметр оптики 8 мм. Наличие блокировки. Ширина держателя 20 мм.

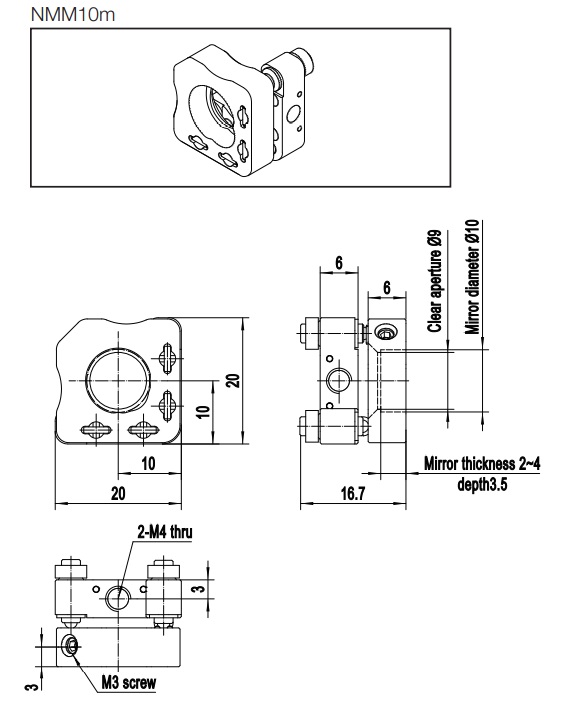

NMM10m	Высокостабильный миниатюрный держатель оптики. Диаметр оптики 10 мм. Наличие блокировки. Ширина держателя 20 мм.

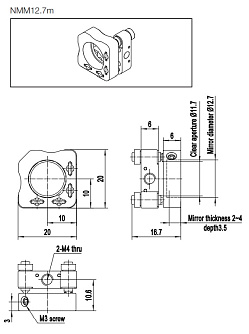

NMM12.7m	Высокостабильный миниатюрный держатель оптики. Диаметр оптики 12,5/12,7 мм. Наличие блокировки. Ширина держателя 20 мм.
