NMV - высокостабильные вертикальные держатели оптики
Высокостабильные держатели оптики серии NMV для использования в ограниченном пространстве.
- Для оптических элементов диаметром от 12,5 до 50,8 мм.
- Материал - алюминиевый сплав.
- Фиксируемые регулировочные винты.
- Регулировочные винты расположены сверху, что не мешает прохождению оптического пучка при регулировке.
- Малая толщина держателя.
Производитель: EV

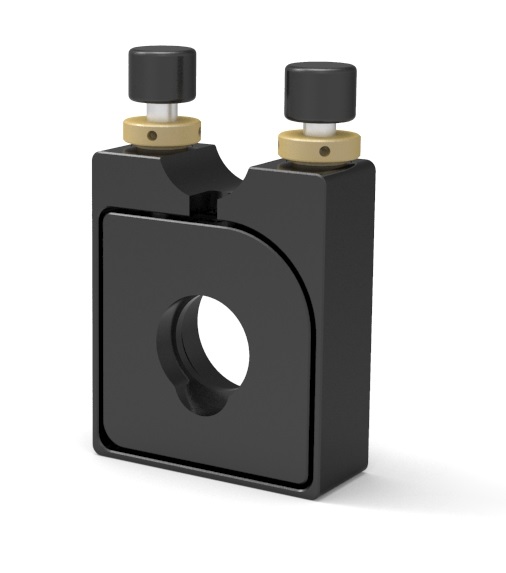

Серия NMV - это высокостабильные кинематические держатели зеркал, имеющие регулировочные винты сверху, что не мешает прохождению оптического пучка при регулировке. Также держатели обладают малой толщиной, что позволяет использовать их в системах с ограниченным пространством.
Особенности:
- Корпус изготовлен из высококачественного алюминиевого сплава с черным анодированным покрытием.
- Регулировочные винты расположены сверху, что не мешает прохождению оптического пучка при регулировке.
- Малая толщина держателя.
- Три тянущие пружины, более равномерное тяговое усилие.
- Высокочувствительная резьбовая пара с шагом 0,2 мм для двухмерной регулировки с более высокой стабильностью.
- Стандартные резьбовые отверстия: M4, M6.
| Параметр |
Значение |
Ед.измерения | ||||
|---|---|---|---|---|---|---|

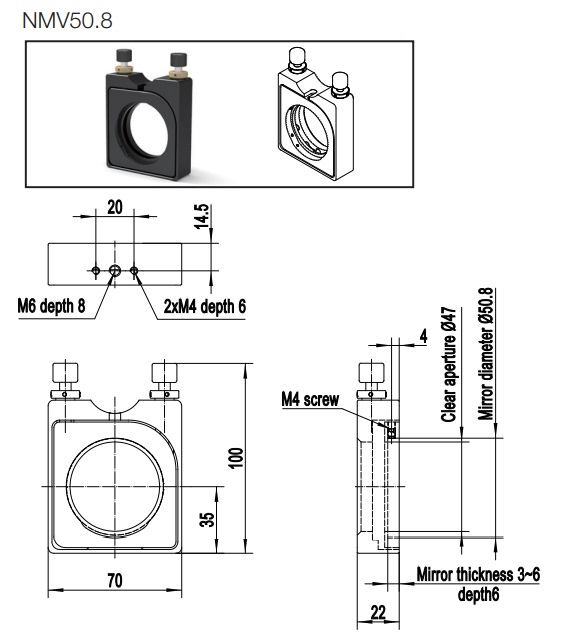

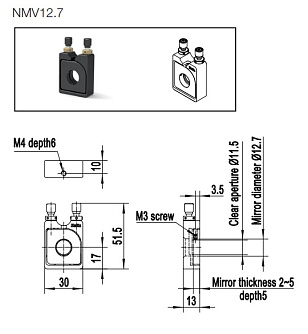

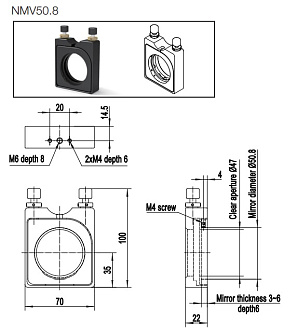

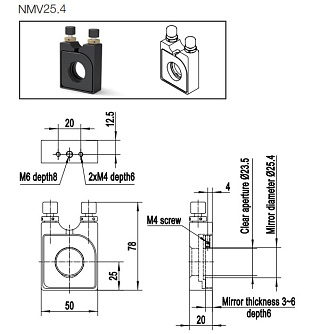

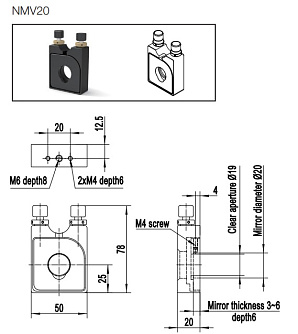

| Модель | NMV12.7 | NMV20 | NMV25.4 | NMV38.1 | NMV50.8 |
|
| Диаметр оптики | 12.5/12.7 | 20 | 25/25.4 | 38.1 | 50/50.8 | мм |
| Толщина оптической кромки | 2~5 | 3~6 | 3~6 | 3~6 | 3~6 | мм |
| Диапазон регулировки угла | ±3 | градуса | ||||
| Диаметр апертуры | 11.5 | 19 | 23.5 | 36.5 | 47 | мм |
| Высота оптической оси | 17 | 25 | 25 | 32 | 35 | мм |
| Общая толщина | 13 | 20 | 20 | 20 | 22 | мм |
| Регулировка за один оборот винта | поворот по оси x≈0,55 поворот по оси z≈0,57 | поворот по оси x≈0,35 поворот по оси z≈0,34 | поворот по оси x≈0,35 поворот по оси z≈0,34 | поворот по оси x≈0,31 поворот по оси z≈0,26 | поворот по оси x≈0,28 поворот по оси z≈0,22 | градусов |
| Материал | черный анодированный алюминиевый сплав |
|
||||
| Количество тянущих пружин | 3 |
|
||||
| Блокировка | да |
|
||||
| Резьбовые отверстия | M4 | M6,2 x M4 |
|
|||
| Вес | 40 | 160 | 150 | 180 | 220 | г |
