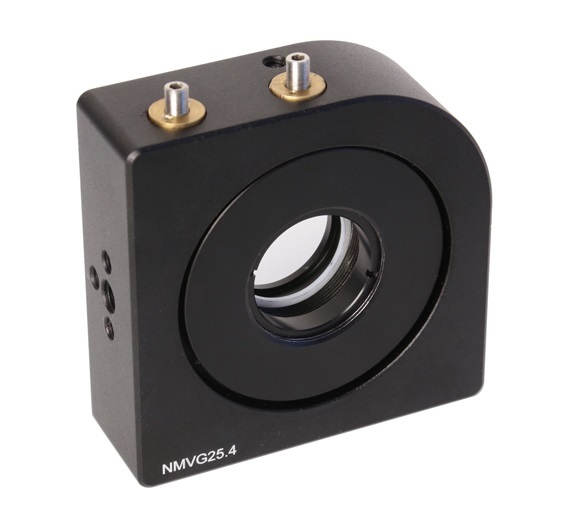

NMVG - высокостабильные вертикальные держатели оптики
Высокостабильные держатели оптики серии NMVG для использования в ограниченном пространстве.
- Для оптических элементов диаметром 25/25,4 или 50/50,8 мм.
- Материал - алюминиевый сплав.
- Фиксация с помощью шестигранных ключей.
- Подходит для крепления линз, зеркал, светоделителей.
Производитель: EV
Серия NMVG - это высокостабильные кинематические держатели зеркал, не имеющие регулировочных винтов сверху, что позволяет использовать их в системах с ограниченным пространством. Держатели универсальны, подходят для крепления линз, зеркал, светоделителей и т.д.
Особенности:
- Корпус изготовлен из высококачественного алюминиевого сплава с черным анодированным покрытием.
- Отсутствие регулировочных винтов для использования в компактных системах.
- Простота регулировки. Регулировка осуществляется с помощью шестигранных ключей.
- Высокая стабильность.Три резьбовых отверстия M4 с медной втулкой, тянущая пружина для более равномерного тягового усилия.
- Держатели подходят для крепления линз, зеркал, светоделителей и т.д. Экономят пространство, при регулировке нет блокировки излучения, могут быть использованы в лазерных резонаторах.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Модель | NMVG25.4 | NMVG50.8 |
|
| Диаметр оптики | 25/25,4 | 50/50,8 | мм |
| Толщина оптики | 3~10 | мм | |
| Диапазон регулировки угла | ±3 | градуса | |
| Диаметр апертуры | 23 | 47 | мм |
| Высота оптического центра | 35 | 47 | мм |
| Общая высота держателя | 75 | 100 | мм |
| Толщина держателя | 24 | мм | |
| Регулировка за один оборот винта | ≈0,78 | ≈0,48 | градусов |
| Материал | черный анодированный алюминиевый сплав |
|
|
| Резьбовые отверстия | М6,2 x М4 |
|
|
| Вес | 260 | 400 | г |
