NMHS - высокостабильные держатели оптики

Name: NMHS - высокостабильные держатели оптики
Brand: EV

Для оптических элементов диаметром от 12,7 до 101,6 мм.
Материал - алюминиевый сплав.
Фиксируемые регулировочные винты.
Наличие блокировки.
Регулировка с помощью шестигранных ключей.
Малый вес.

Производитель: EV

Узнать цену

Задать вопрос

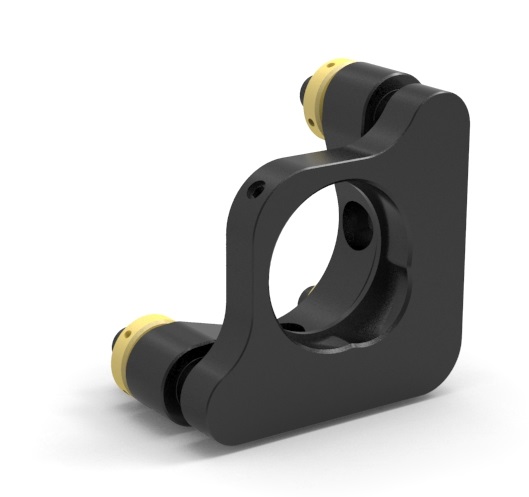

Серия NMHS - это высокостабильные кинематические держатели зеркал, характеризующиеся высокой чувствительностью, а также малым весом и малой толщиной фиксирующей пластины.

Особенности:

Корпус изготовлен из высококачественного алюминиевого сплава с черным анодированным покрытием.
Малый вес, компактность и надежность.
Четыре тянущие пружины, более равномерное тяговое усилие.
Винтовая пара имеет стальной лист, что обеспечивает более плавную регулировку.
3 пары сверхтонких резьб с шагом 0,2 мм для пространственной регулировки, что обеспечивает более высокую чувствительность.
Два метода регулировки: с помощью шестигранных ключей или с помощью специального колесика, которое позволяет увеличить чувствительность регулировки и позволяет выставлять больший диапазон углов.
Универсальные отверстия под винты M4, M6.

Параметр	Значение								Ед.измерения
Модель	NMHS12.7	NMHS20	NMH25.4	NMHS30	NMHSS38.1	NMHS50.8	NMHS76.2	NMHS101.6
Диаметр оптики	12,5/12,7	20	25/25,4	30	38,1	50/50,8	76,2	101,6	мм
Толщина оптики	3~6					4~10	5~12		мм
Диапазон регулировки угла	±3								градуса
Диаметр апертуры	11,7	19	24	28	36	49	72	96	мм
Высота оптического центра	15	25	25	25	30	35	50	70	мм
Регулировка за один оборот винта	≈0,57	≈0,33	≈0,33	≈0,33	≈0,25	≈0,2	≈0,18	≈0,2	градусов
Материал	черный анодированный алюминиевый сплав
Толщина фиксирующей пластины	8	10,5	10,5	10,5	10,5	10,5	16	16	мм
Количество тянущих пружин	4
Наличие блокировки	да
Резьбовые отверстия	M6
Вес	35	95	90	85	100	125	240	400	г

NMHS - высокостабильные держатели оптики 3266.58(Kб)

Модель	Описание

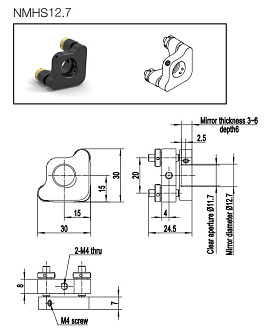

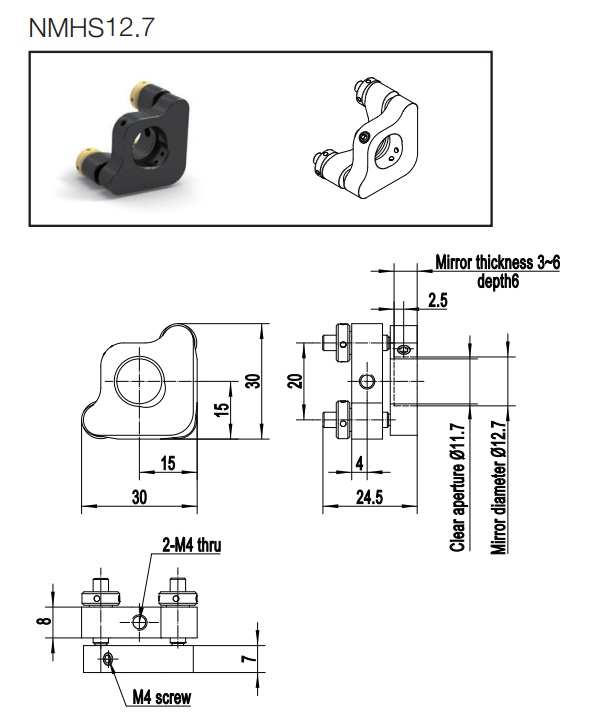

NMHS12.7	Высокостабильный держатель оптики. Диаметр оптики 12,5/12,7 мм.

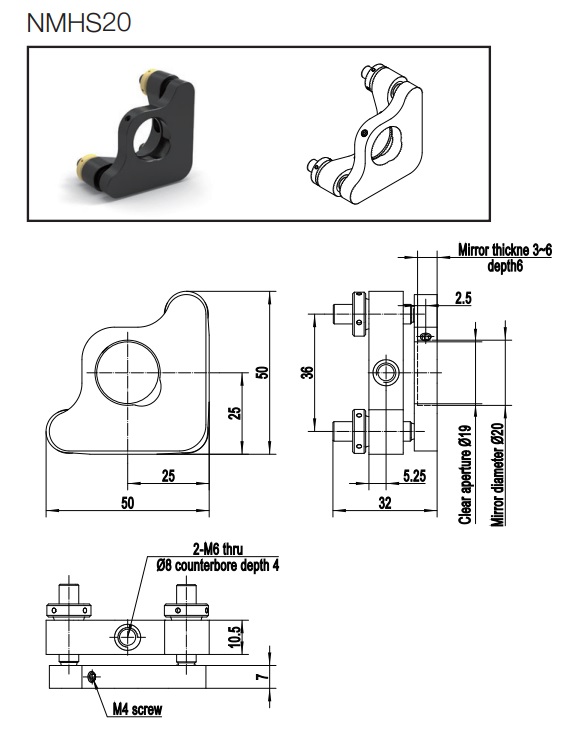

NMHS20	Высокостабильный держатель оптики. Диаметр оптики 20 мм.

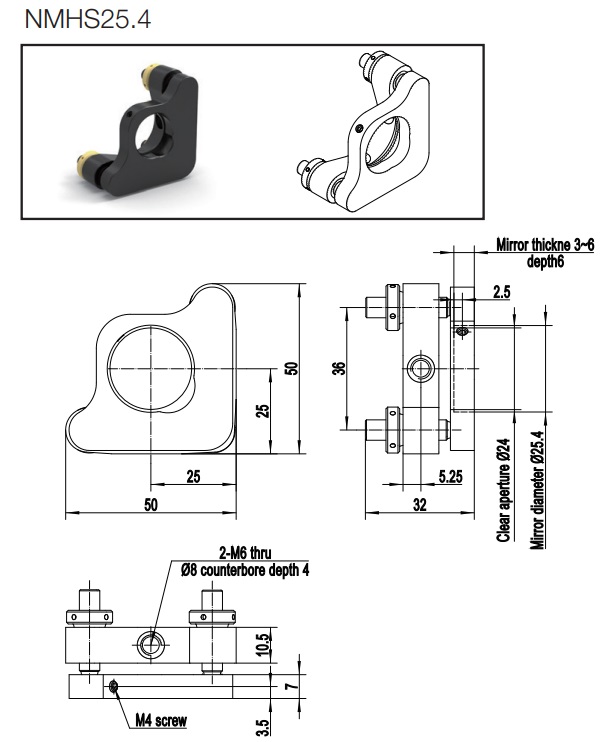

NMHS25.4	Высокостабильный держатель оптики. Диаметр оптики 25/25,4 мм.

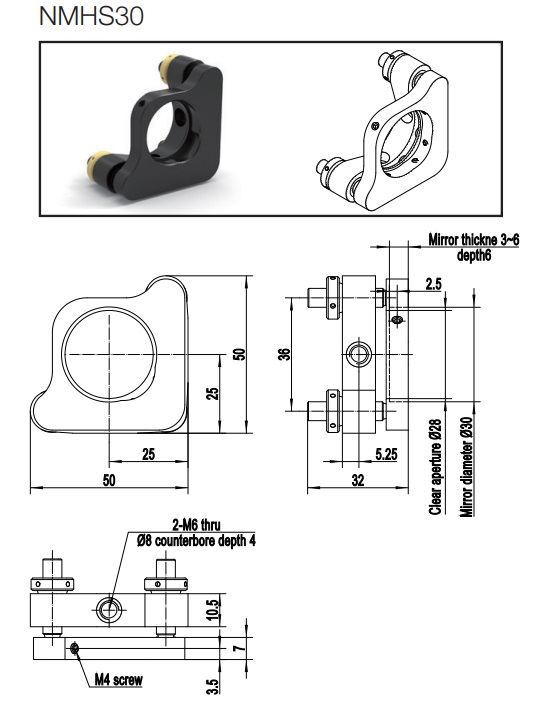

NMHS30	Высокостабильный держатель оптики. Диаметр оптики 30 мм.

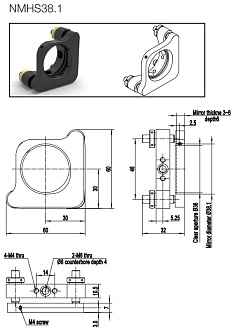

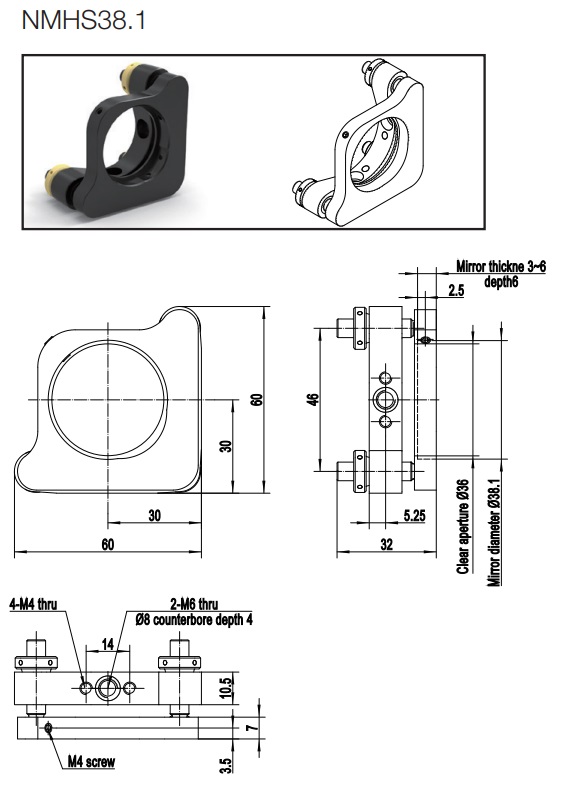

NMHS38.1	Высокостабильный держатель оптики. Диаметр оптики 38,1 мм.

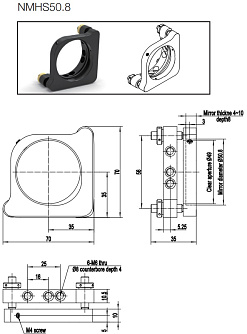

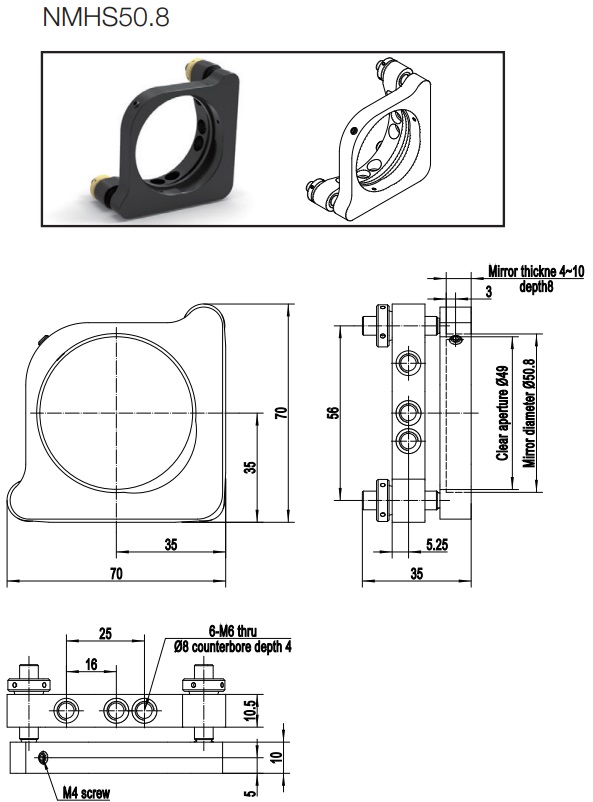

NMHS50.8	Высокостабильный держатель оптики. Диаметр оптики 50/50,8 мм.

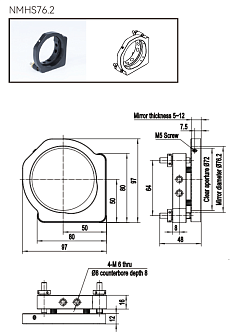

NMHS76.2	Высокостабильный держатель оптики. Диаметр оптики 76,2 мм.

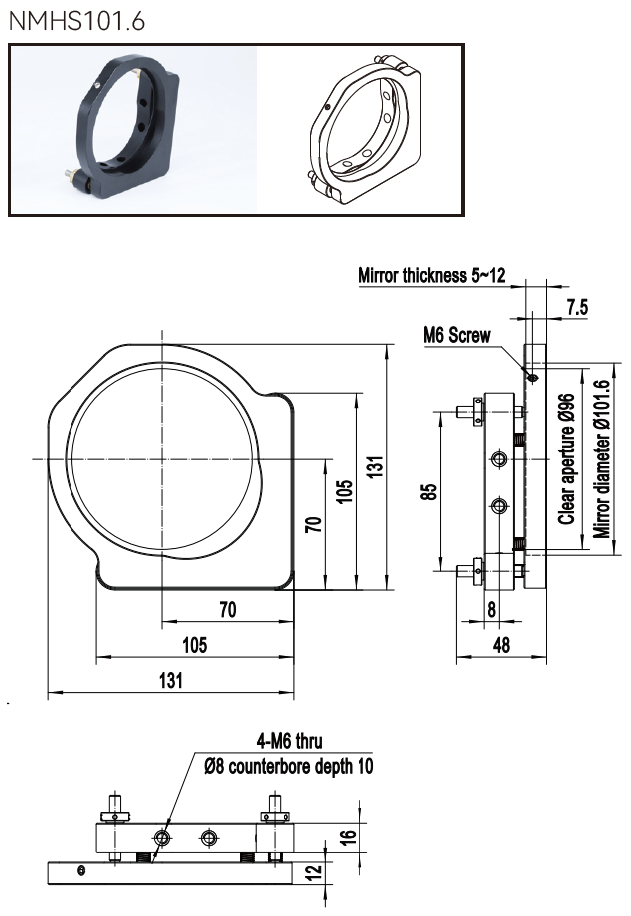

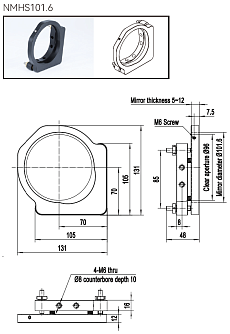

NMHS101.6	Высокостабильный держатель оптики. Диаметр оптики 101,6 мм.
