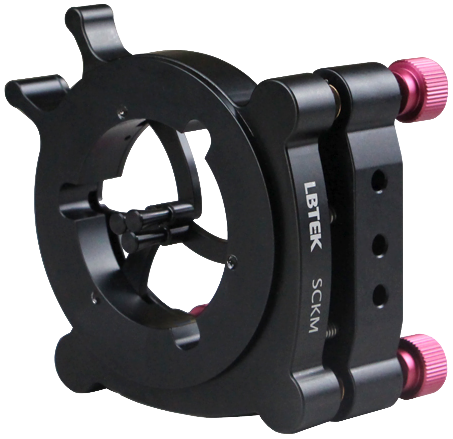

SCKM - регулируемый самоцентрирующийся держатель оптики

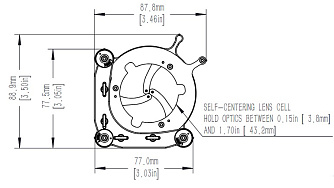

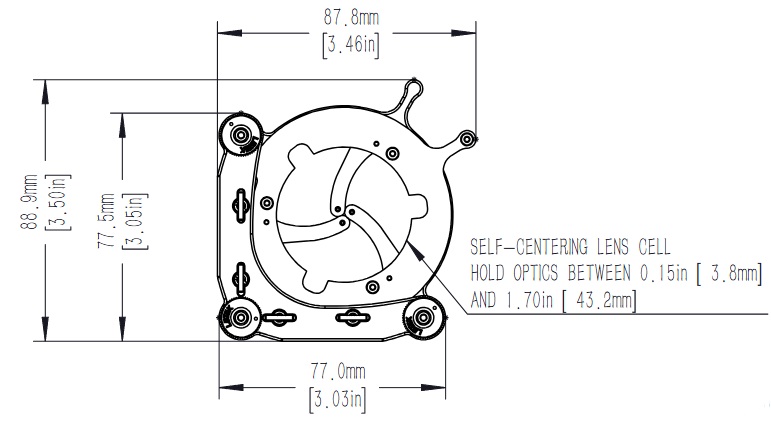

- Диаметр оптических элементов от 3,8 мм до 43 мм.
- Максимальная толщина оптических элементов 8 мм.
- Простая установка и снятие оптических элементов.
- Большая прозрачная апертура.

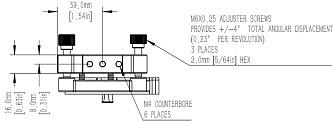

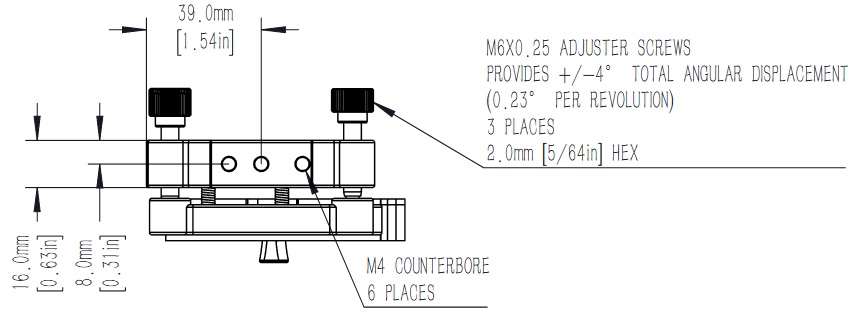

- Три регулировочных винта для регулировки угла наклона/поворота в диапазоне ±4°.

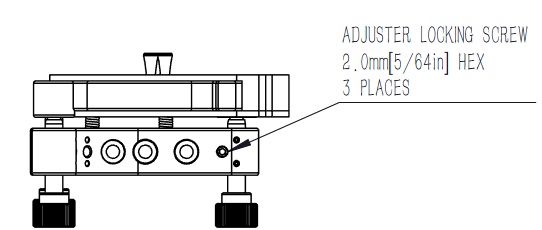

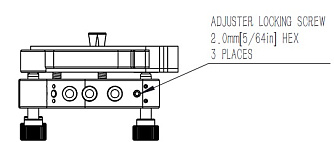

- Блокировка регулировочных винтов.
Производитель: LBTEK

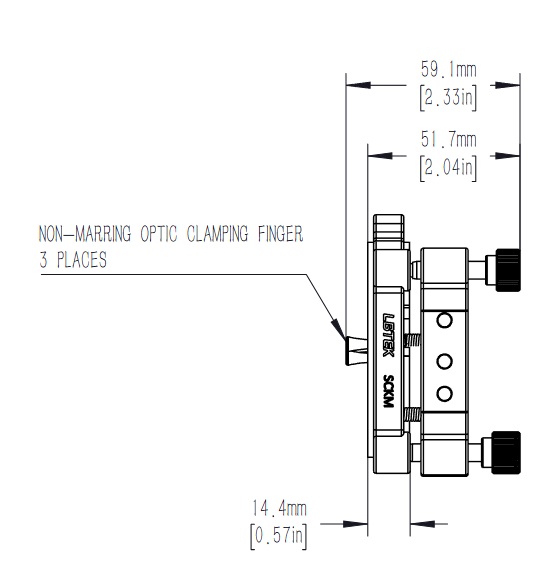

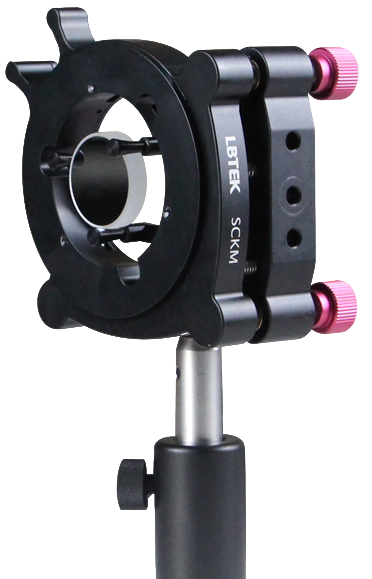

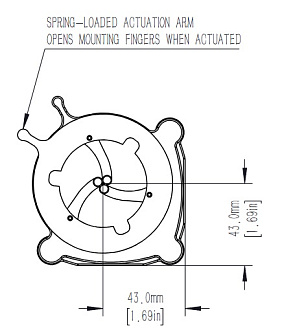

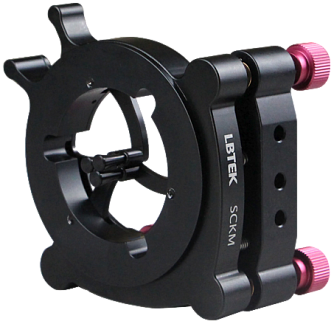

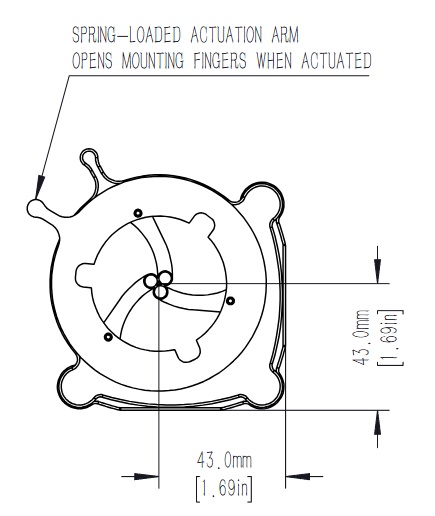

Регулируемый самоцентрирующийся держатель оптики SCKM подходит для монтажа оптических элементов диаметром от 3,8 мм до 43 мм и максимальной толщиной 8 мм. Три пружинных, не повреждающих зажима центрируют оптический элемент в держателе. Выравнивающие пазы на зажимах фиксируют край оптического элемента. Зажимы можно открыть одной рукой. Три регулирующих винта обеспечивают диапазон угла наклона/поворота ±4° с разрешением 0,23°/оборот и максимальное линейное перемещение 6,5 мм в направлении оси Z. Регулирующие винты можно заблокировать с помощью установочных винтов. Держатель оснащен потайным отверстием М4 для крепления на оптический стержень диаметром 12,7 мм.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 3,8 – 43 | мм |
| Максимальная толщина оптического элемента | 8 | мм |
| Характеристики и количество потайных отверстий | M4/6 шт | |
| Фиксация резьбы | Радиальная блокировка | |
| Максимальное линейное перемещение по оси Z | 6,5 | мм |
| Высота оптического центра | 43 | мм |
| Точность регулировки углов наклона/поворота | 0,23 | °/ оборот |
| Диапазон регулировки углов наклона/поворота | ±4 | ° |
