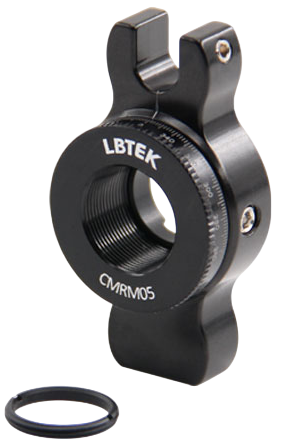

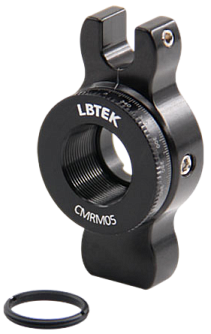

CMRM05 - держатель поляризаторов
- Диаметр оптических элементов 12,7 мм.
- Толщина оптических элементов до 7,2 мм.
- Диапазон вращения 360°.
- Разрешение 2°.
- Монтажное отверстие с резьбой SM05.
- Одно стопорное кольцо SM05R.

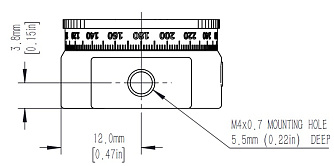

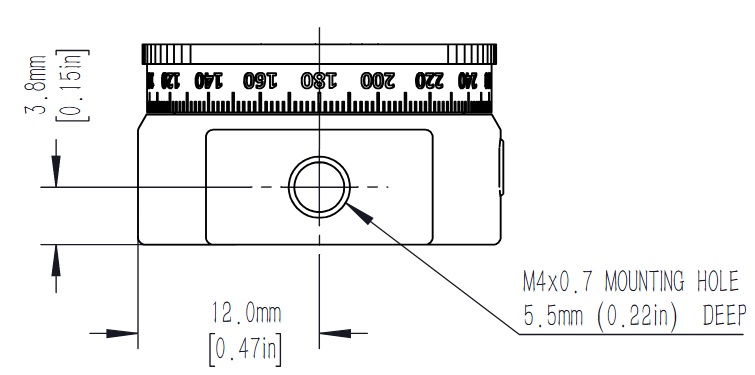

- Резьбовое отверстие M4 для установки оптического стержня.
- U-образный паз.
Производитель: LBTEK

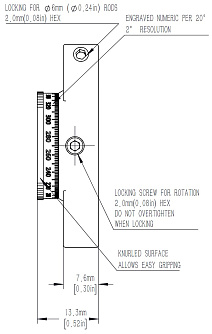

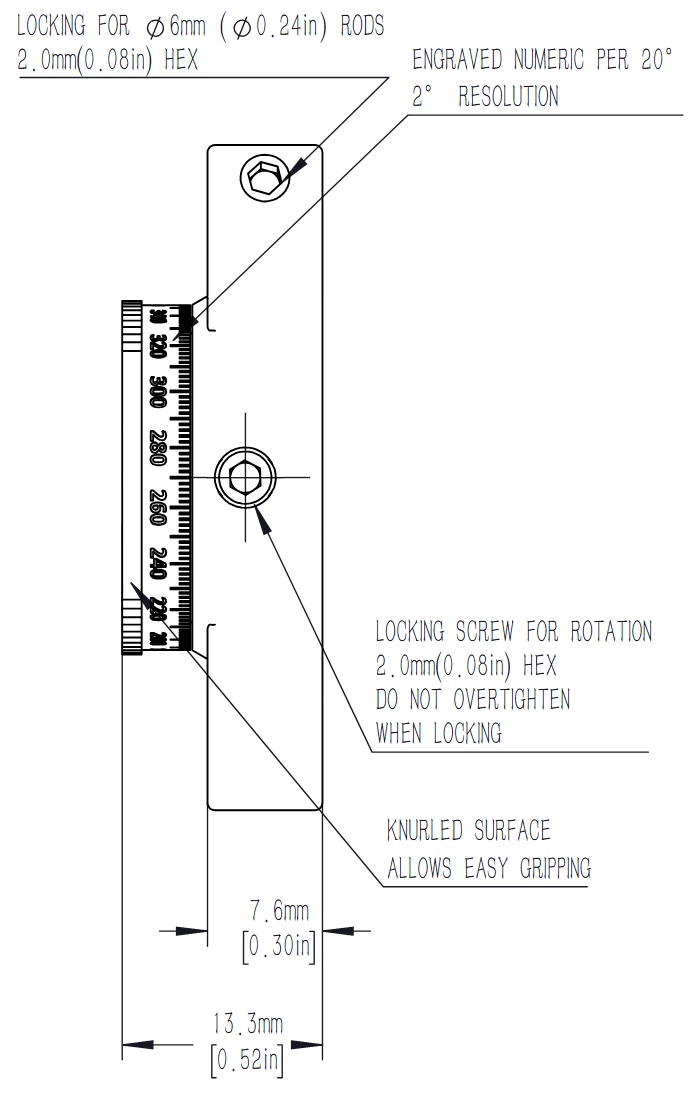

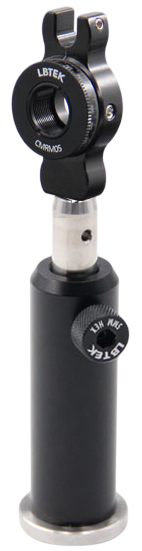

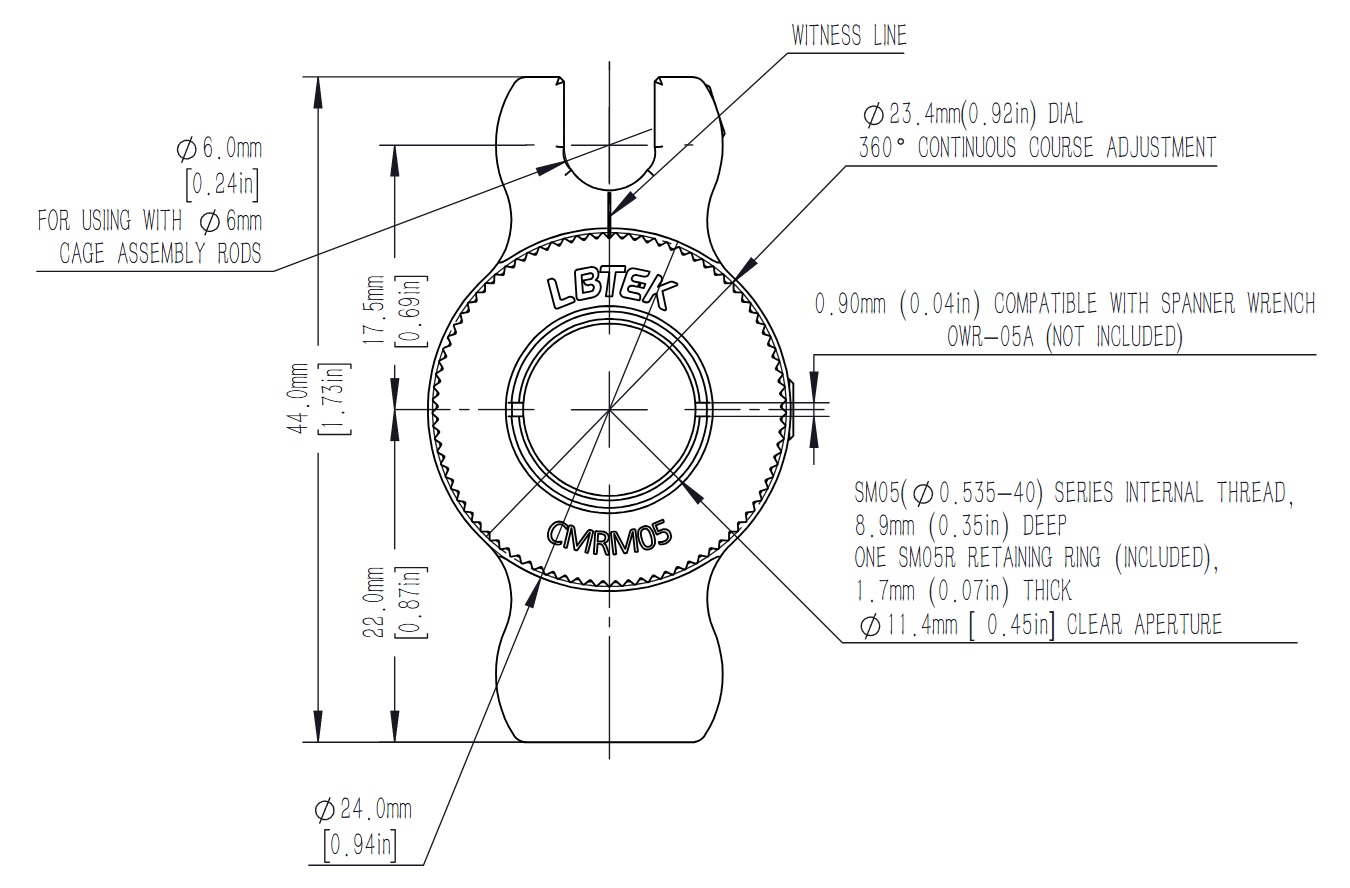

Держатель поляризаторов CMRM05 предназначен для установки анизотропных оптических элементов диаметром 12,7 мм. Держатель обеспечивает вращение оптического элемента на 360°. Для точного позиционирования предусмотрена круговая шкала со значениями через каждый 20° и разрешением 2°. Установочный винт сбоку блокирует вращение. В основании держателя имеется резьбовое отверстие M4 для установки на оптический стержень. В верхней части имеется U-образный паз, который позволяет устанавливать стержни каркасной системы LBTEK диаметром 6 мм, облегчая выравнивание во время экспериментов.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 12,7 | мм |
| Максимальная толщина оптического элемента | 7,2 | мм |
| Характеристики и количество стопорных колец | SM05R/1 шт | |
| Характеристики резьбовых отверстий для установки оптических элементов | SM05 | |
| Характеристики нижнего резьбового отверстия | М4 | |
| Угол поворота | 360 | ° |
| Разрешение | 2 | ° |
