CMRM1 - держатель поляризаторов
- Диаметр оптических элементов 25,4 мм.
- Толщина оптических элементов до 14 мм.
- Диапазон вращения 360°.
- Разрешение 2°.
- Монтажное отверстие с резьбой SM1.
- Одно стопорное кольцо SM1R.
- Два прецизионных подшипника NSK для плавного вращения.
- Резьбовое отверстие M4 для установки оптического стержня.
Производитель: LBTEK

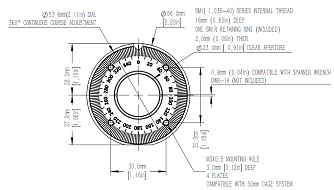

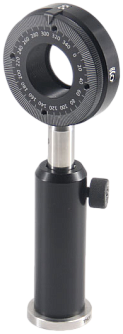

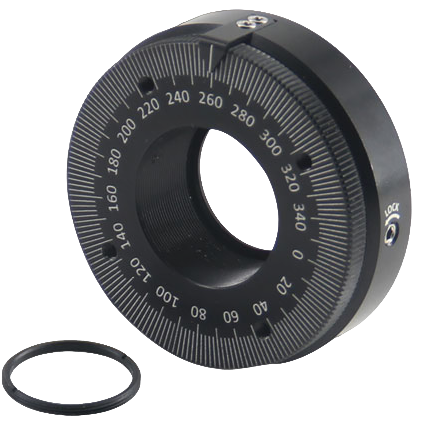

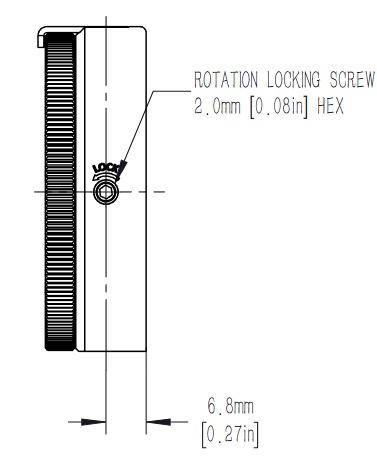

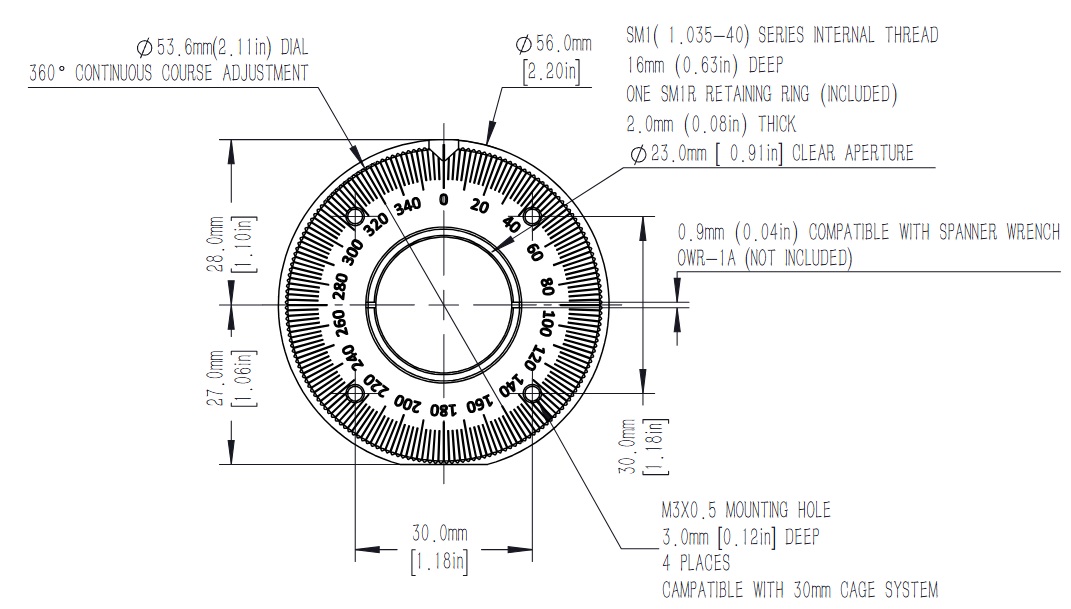

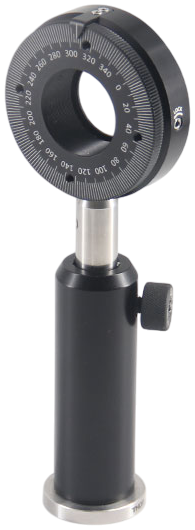

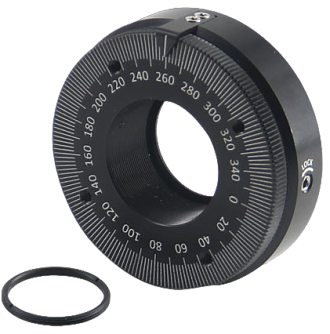

Держатель поляризаторов CMRM1 предназначен для установки анизотропных оптических элементов диаметром 25,4 мм. Держатель обеспечивает вращение оптического элемента на 360°. Для точного позиционирования предусмотрена круговая шкала со значениями через каждые 20° и разрешением 2°. Установочный винт сбоку блокирует вращение. В основании имеется резьбовое отверстие M4 для установки на оптический стержень.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 25,4 | мм |
| Максимальная толщина оптического элемента | 14 | мм |
| Высота оптического центра | 27 | мм |
| Характеристики и количество стопорных колец | SM1R/1 шт | |
| Характеристики резьбовых отверстий для установки оптических элементов | SM1 | |

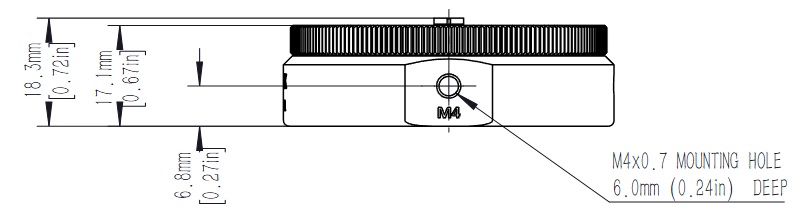

| Характеристики нижнего резьбового отверстия | М4 | |
| Угол поворота | 360 | ° |
| Разрешение | 2 | ° |
| Осевое биение | 30 | мкм |
| Прилагаемые аксессуары | Шестигранный ключ 2.0 мм/1 шт |
CMRM1 - держатель поляризаторов 403.48(Kб)
