CMRMD - держатели поляризаторов с независимо регулируемой шкалой
- Диаметр оптических элементов 25,4 мм или 50,8 мм.
- Толщина оптических элементов до 13 мм.
- Диапазон вращения 360°.
- Цена деления шкалы на кольце 2°.
- Цена деления шкалы нониуса 5′.
- Независимая регулировка/обнуление шкалы.
- Два прецизионных подшипника NSK для плавного вращения.
- Резьбовые монтажные отверстия SM1 или SM2.
- Одно стопорное кольцо.

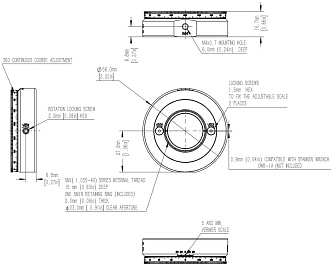

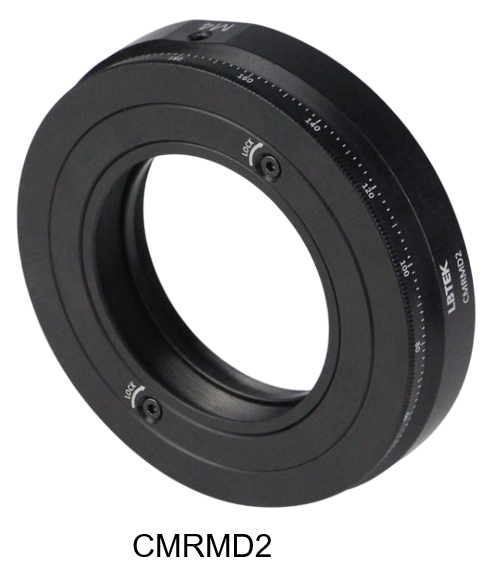

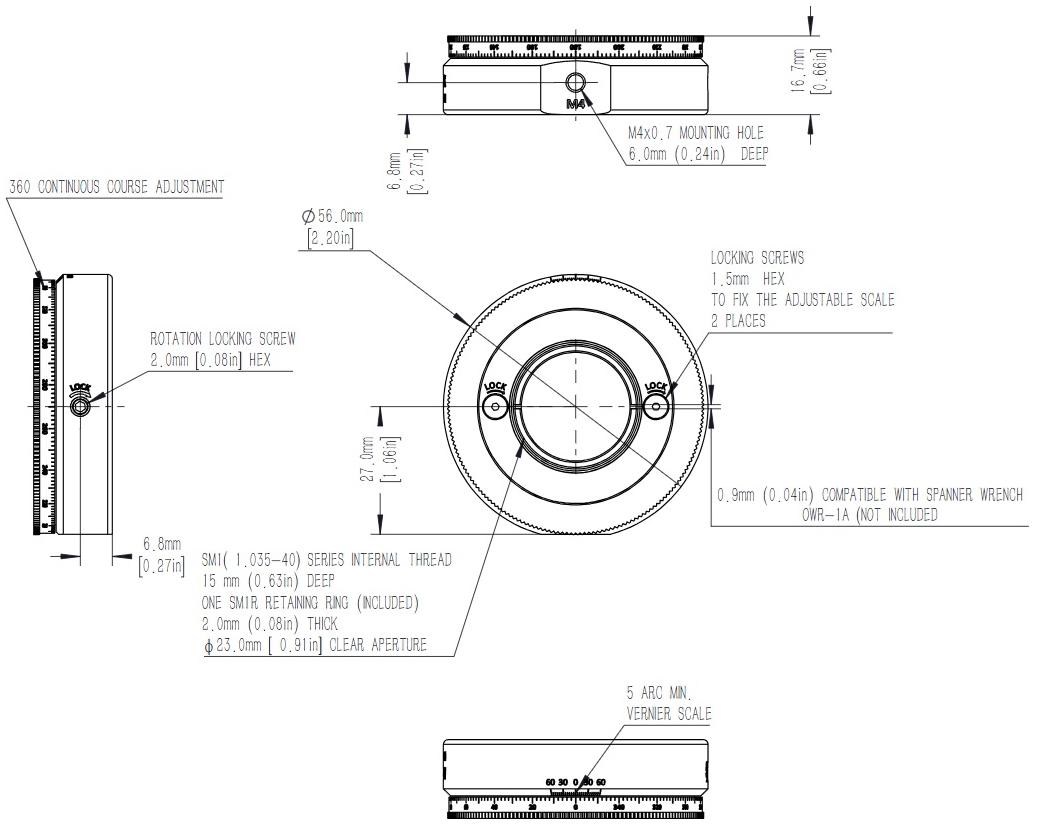

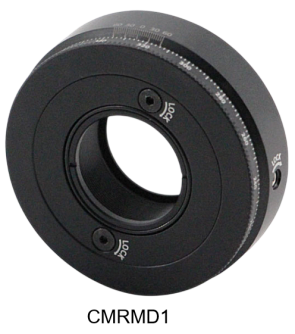

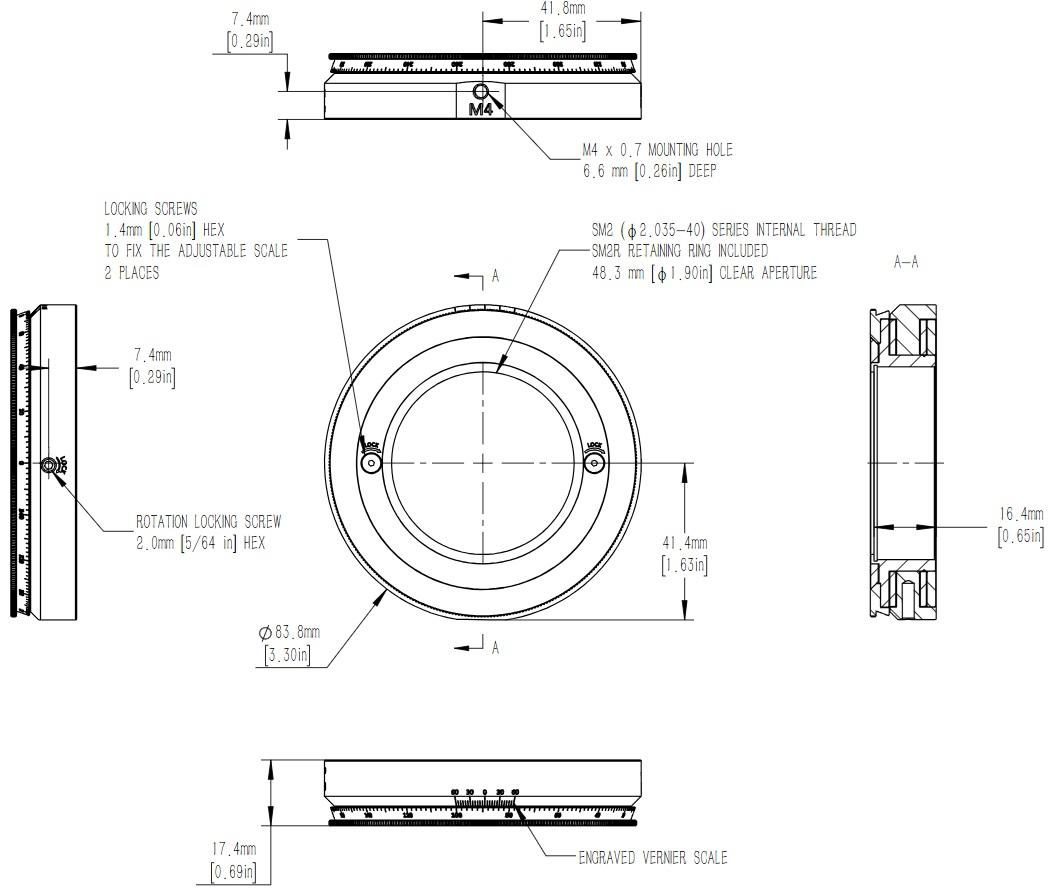

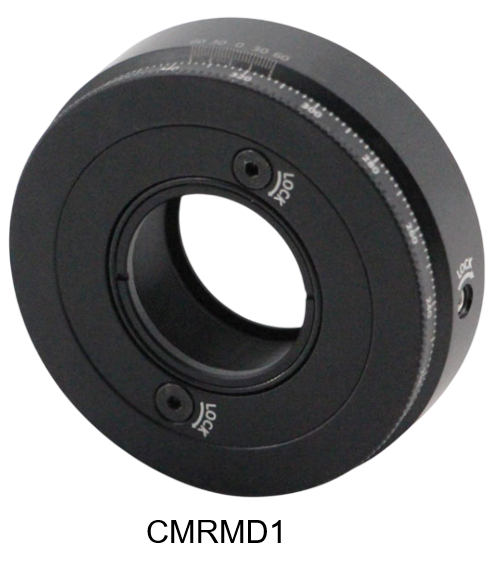

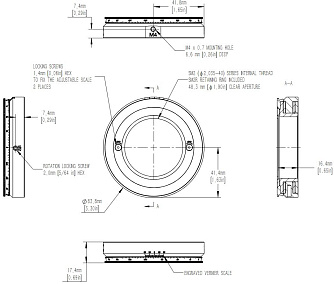

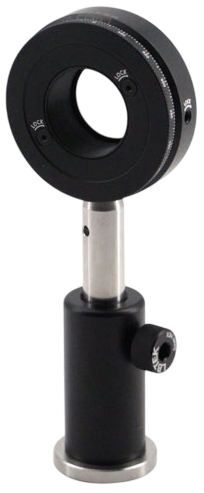

Держатели поляризаторов с независимо регулируемой шкалой CMRMD1 и CMRMD2 предназначены для установки оптических элементов диаметром 25,4 мм и 50,8 мм соответственно. Они обеспечивают вращение на 360°. Шкала на кольце имеет цену деления 2°, а шкала нониуса – 5′. Для блокировки предусмотрен боковой установочный винт. Торцевая поверхность держателя оснащена двумя стопорными винтами с потайной головкой, при их ослаблении шкалу можно независимо регулировать, не влияя на положение оптического элемента. Эта функция полезна для обнуления шкалы, что необходимо для выравнивания оптической оси волновой пластины после установки. После регулировки шкалу можно зафиксировать на месте, затянув винты. В основании держателя имеется резьбовое отверстие M4 для установки на оптический стержень.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| Модель | CMRMD1 | CMRMD2 | ||
| Материал | Алюминиевый сплав 6061-T6 | |||
| Обработка поверхности | Черное анодирование | |||
| Максимальная толщина оптического элемента | 13 | мм | ||
| Угол поворота | 360 | ° | ||
| Количество стопорных колец | 1 шт | |||
| Характеристики нижнего резьбового отверстия | М4 | |||
| Осевое биение | 30 | мкм | ||
| Прилагаемые аксессуары |
шестигранный ключ 1,5 мм /1 шт шестигранный ключ 2,0 мм/1 шт |
|||
| Разрешение | 2 | ° | ||
| Диаметр оптического элемента | 25,4 | 50,8 | мм | |
| Высота оптического центра | 27 | 41,4 | мм | |
| Характеристики резьбовых отверстий для установки оптических элементов | SM1 | SM2 | ||
