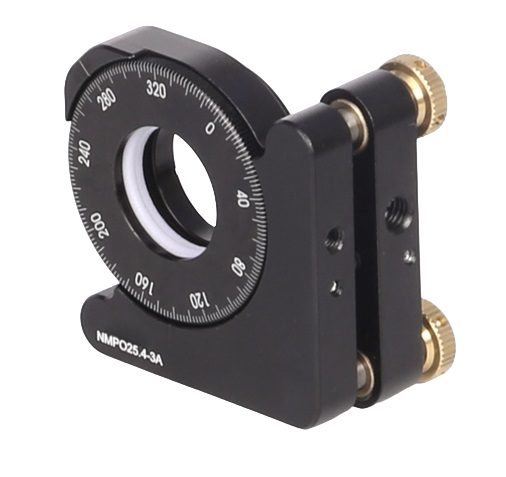

NMPO - кинематические держатели поляризаторов
- Для оптических элементов диаметром 12,7 - 30 мм.
- Кинематический дизайн.
- Материал - алюминиевый сплав.
- Высокая точность регулировки с помощью 3-х регулировочных винтов с шагом 0,2 мм.
- С регулировкой и без регулировки наклона.
- Регулировка наклона по θx, θy - ±3°.
- Непрерывное вращение θz - 360°.
Производитель: EV
| Параметр | Значение | Ед. измерения | |||||||
|---|---|---|---|---|---|---|---|---|---|

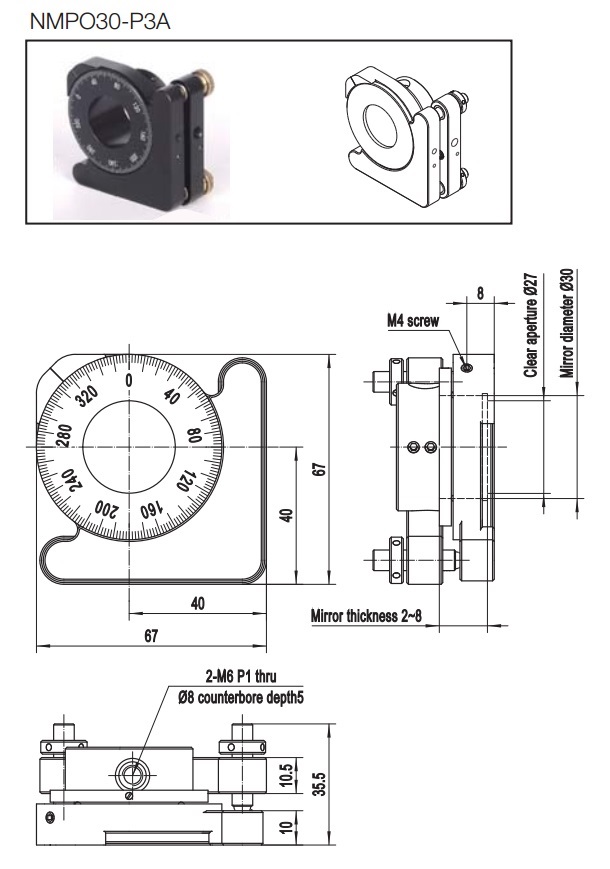

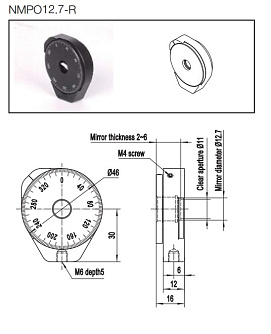

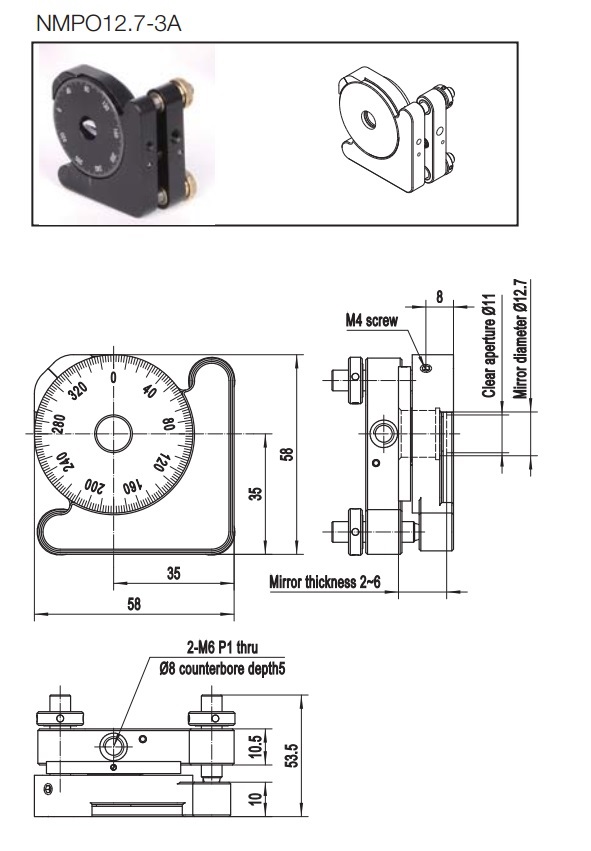

| Модель | NMPO12.7-R | NMPO12.7-3A | NMPO25.4-R | NMPO25.4-3A | NMPO25.4-P3A | NMPO30-R | NMPO30-3A | NMPO30-P3A | |
| Диаметр оптики | 12,7 | 25,4 | 30 | мм | |||||
| Толщина оптической кромки | 2~6 | 2~6 | 2~8 | мм | |||||
| Диаметр апертуры | 11 | 23 | 27 | мм | |||||
| Высота оптической оси | 30 | 35 | 30 | 35 | 35 | 35 | 40 | 40 | мм |
|
Общая высота
|
53 | 58 | 53 | 58 | 58 | 62 | 67 | 67 | мм |
| Вращение по оси θz | 360 | ° | |||||||
| Регулировка наклона по осям θx, θy | / | ±3 | / | ±3 | / | ±3 | ° | ||
| Регулировка за один оборот винта | / | ≈0,26 | / | ≈0,26 | / | ≈0,26 | ° | ||
| Значение одного деления на шкале | 2 | ° | |||||||
| Материал | черный анодированный аллюминиевый сплав | ||||||||
| Монтажное отверстие | M6 | ||||||||
| Вес | 75 | 170 | 60 | 155 | 175 | 80 | 205 | 215 | г |
NMPO - кинематические держатели поляризаторов 3209.27(Kб)
