RM - держатели поляризаторов
- Диаметр оптических элементов: 12,7 или 25,4 мм.
- Толщина оптических элементов: 7,2 или 9,4 мм.
- Диапазон вращения 360°.
- Разрешение 2°.
- Одно стопорное кольцо: SM05R или SM1R.
Производитель: LBTEK

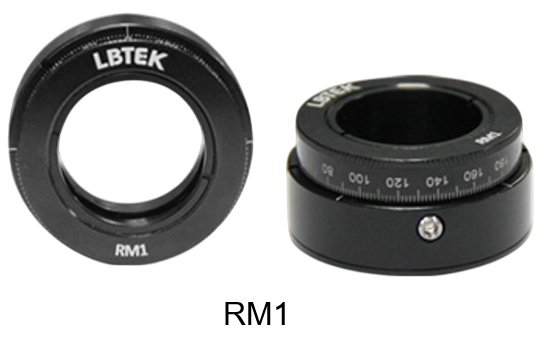

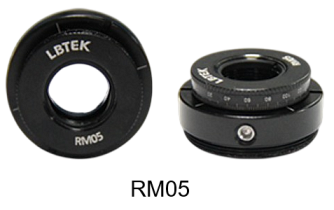

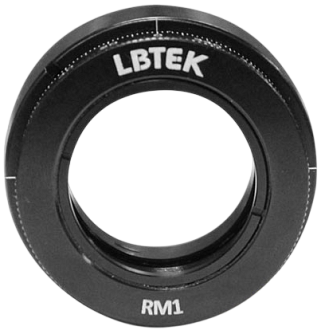

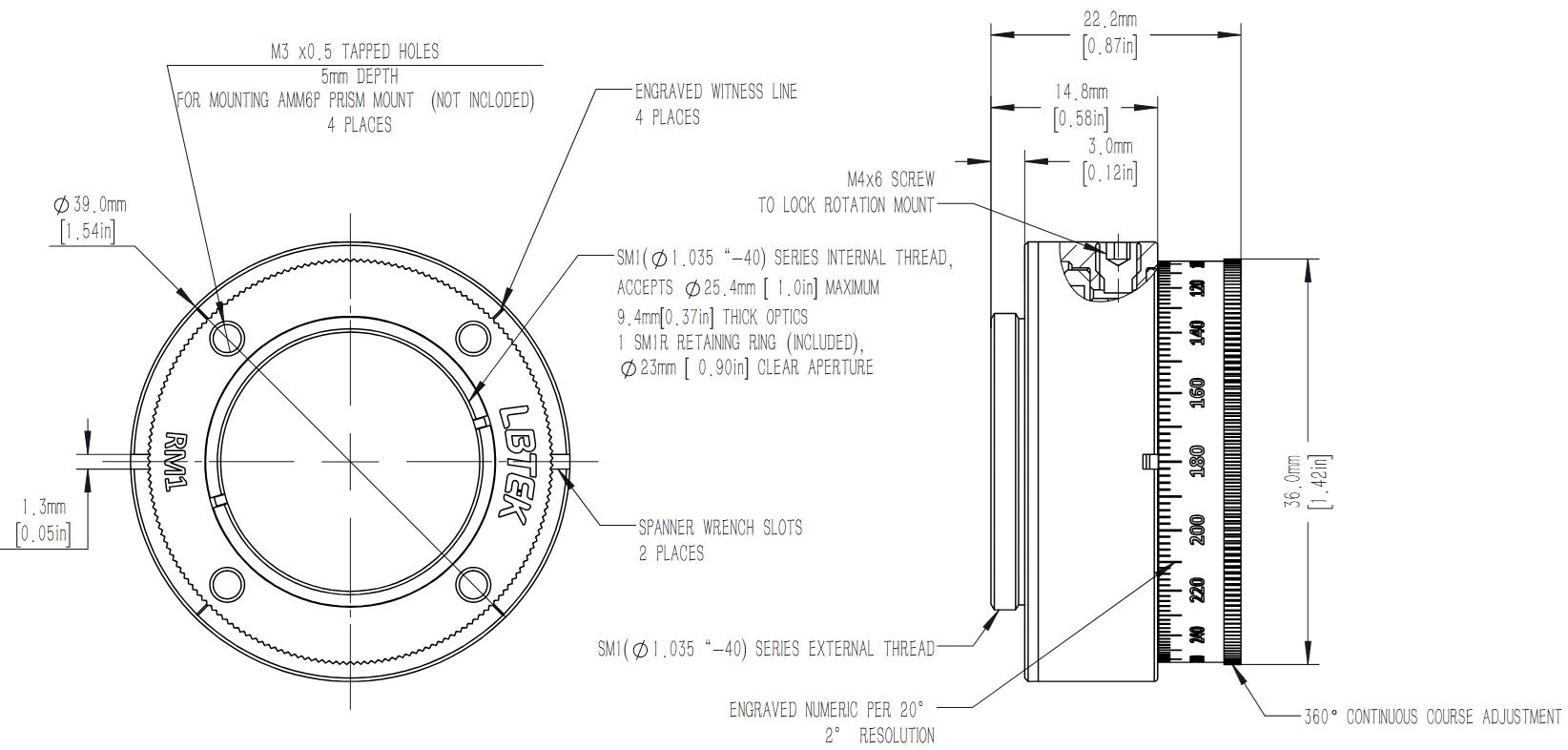

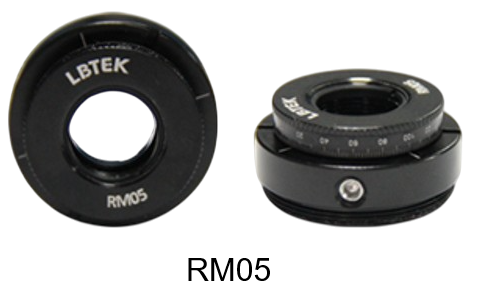

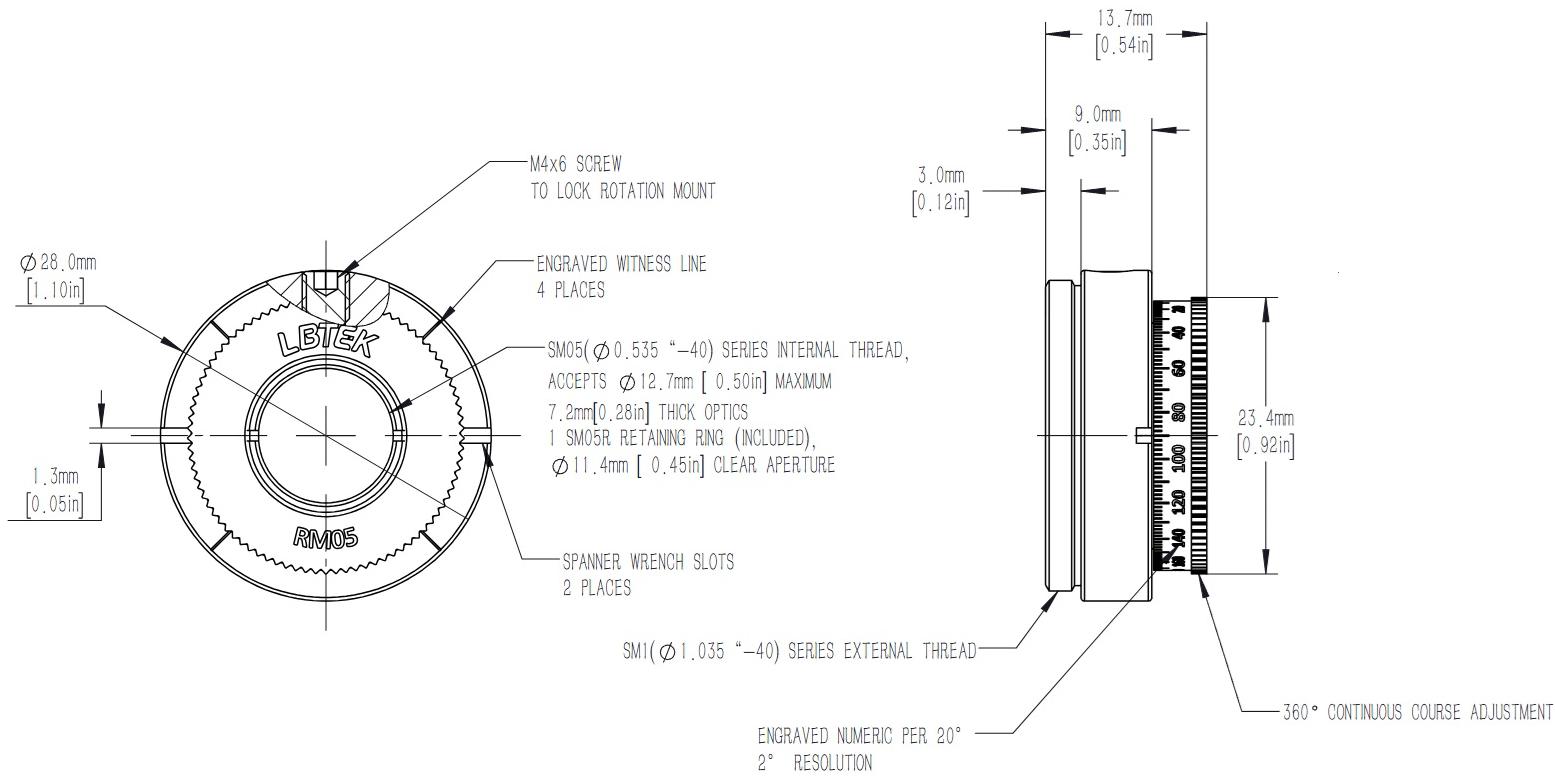

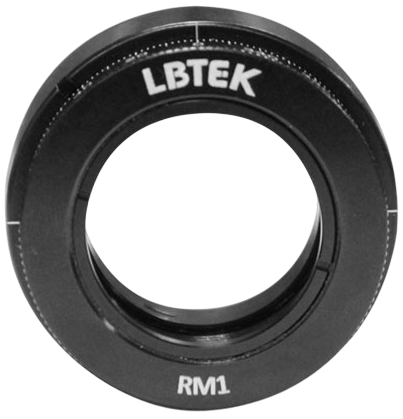

Держатели поляризаторов RM05 и RM1 предназначены для установки оптических элементов диаметром 12,7 или 25,4 мм с максимальной толщиной 7,2 или 9,4 мм соответственно. Держатели обеспечивают вращение на 360°. Шкала на кольце имеет разрешение 2°. Для блокировки вращения предусмотрен боковой установочный винт, затягиваемый шестигранным ключом 2,0 мм. Модель RM05 имеет внутреннюю резьбу SM05 и внешнюю резьбу SM1, модель RM1 имеет внутреннюю и внешнюю резьбу SM1.
Примечание: внешнее кольцо держателя RM1 диаметром 39 мм мешает установке оптических стержней диаметром 30 мм каркасных систем.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Модель | RM05 | RM1 | |
| Материал | Алюминиевый сплав 6061-T6 | ||
| Обработка поверхности | Черное анодирование | ||
| Угол поворота | 360 | ° | |
| Разрешение | 2 | ° | |
| Радиальное биение | < 30 | мкм | |
| Осевое биение | < 30 | мкм | |
| Диаметр оптического элемента | 12,7 | 25,4 | мм |
| Максимальная толщина оптического элемента | 7,2 | 9,4 | мм |
| Характеристики стопорного кольца | SM05R /1 шт | SM1R/1 шт | |
| Характеристики резьбовых отверстий | Внутренняя резьба SM05, внешняя резьба SM1 | Внутренняя резьба SM1, внешняя резьба SM1 | |
