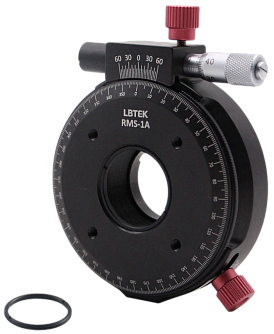

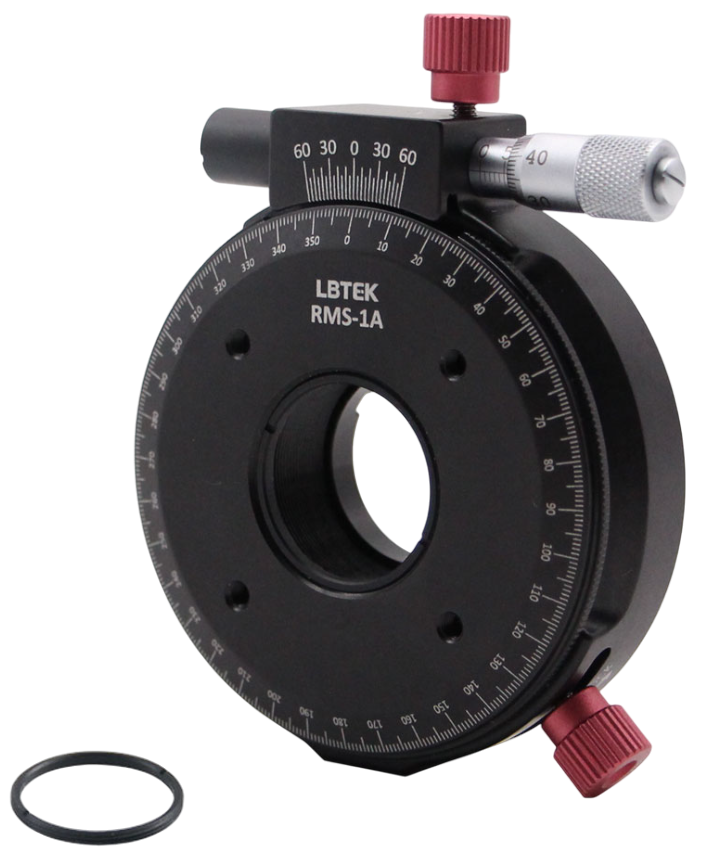

RMS-1A - держатель поляризаторов с микрометрическим винтом
- Диаметр оптических элементов 25,4 мм.
- Толщина оптических элементов до 12 мм.
- Диапазон вращения 360°.
- Регулировочное кольцо с выгравированной шкалой с разрешением 1°, точность дифференциальной шкалы 5′ (0,08°).
- Микрометр, обеспечивающий диапазон регулировки ±5° с разрешением регулировки 1,2′ (0,02°).

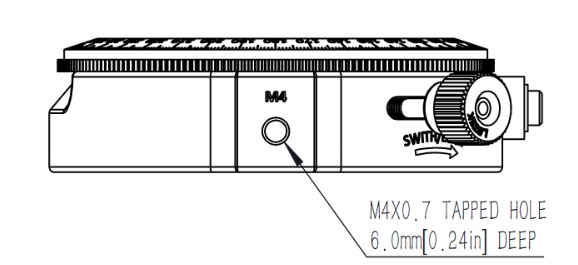

- Резьбовое отверстие M4 для установки оптического стержня.
Производитель: LBTEK

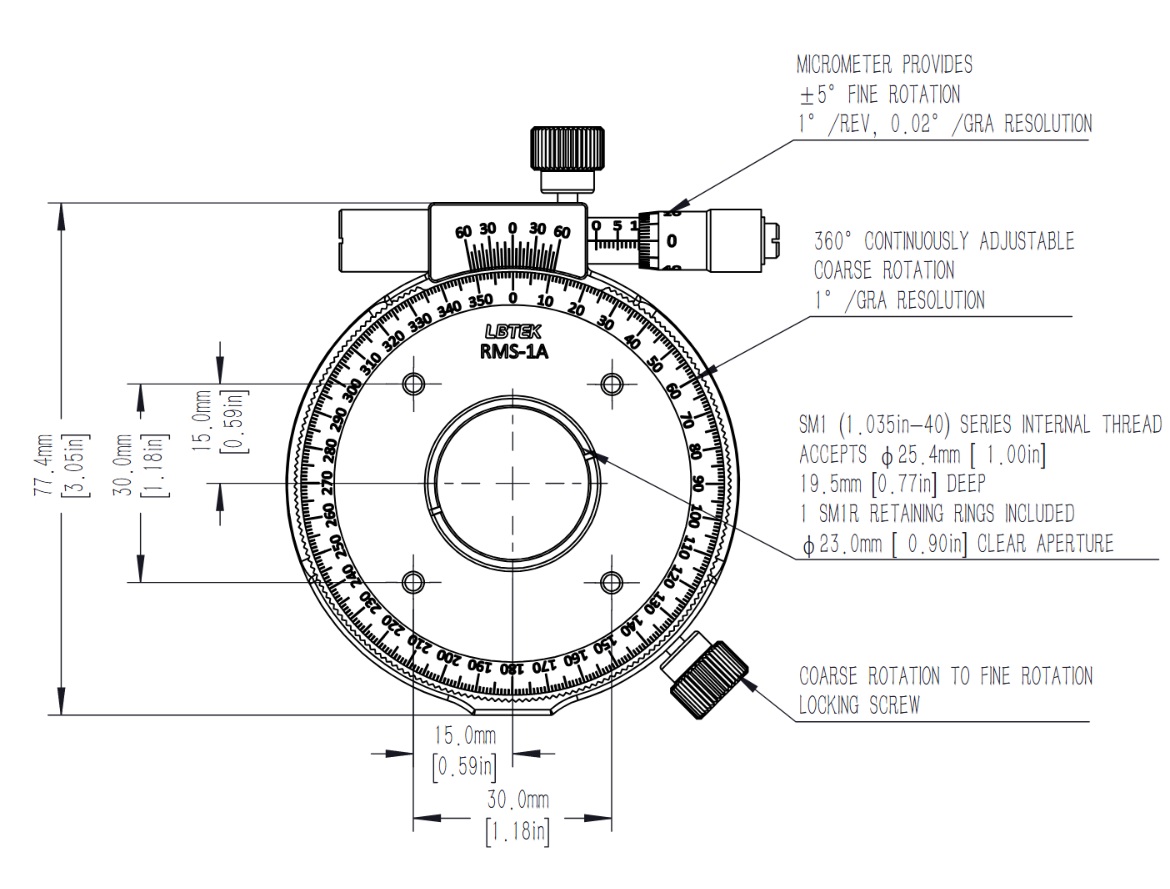

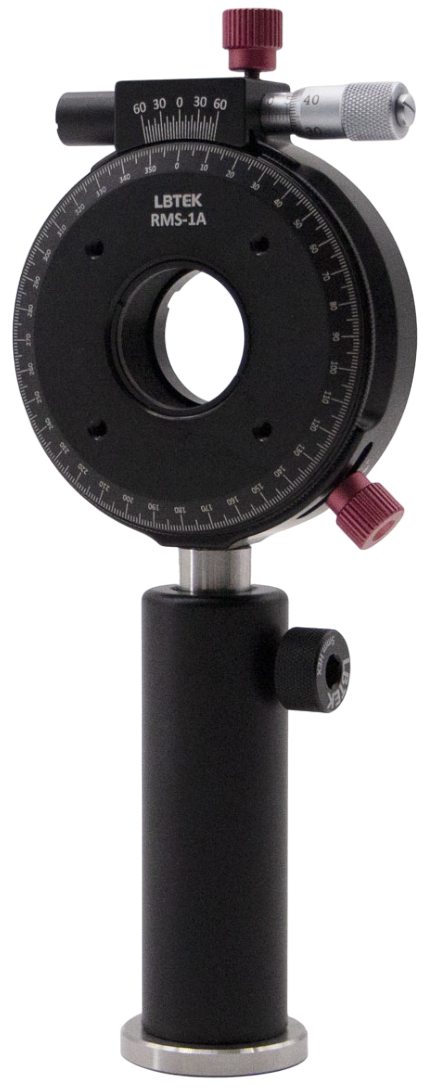

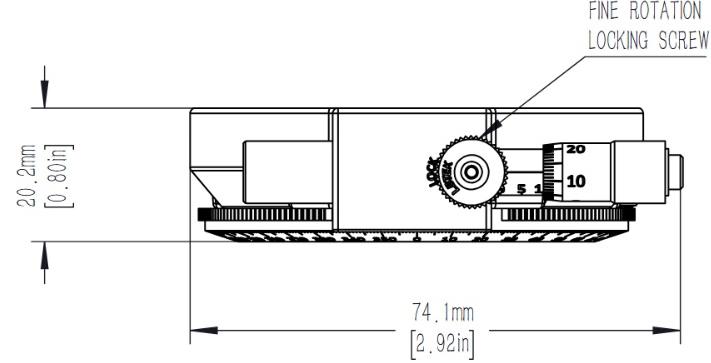

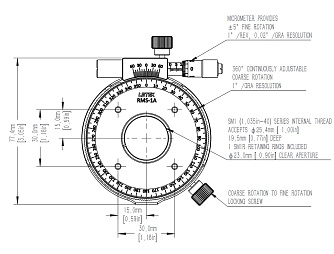

Держатель поляризаторов RMS-1A предназначен для установки оптических элементов диаметром 25,4 мм и обеспечивает вращение на 360°. Боковой винт с накатанной головкой позволяет переключаться между режимами грубой и точной настройки. Для работы в грубом режиме на кольце есть шкала с разрешением 1° и дифференциальная шкала с разрешением 5′ (0,08°). В режиме точной настройки головка микрометра обеспечивает диапазон регулировки ±5° с разрешением 1,2′ (0,02°). Головку микрометра можно зафиксировать с помощью винта с накатанной головкой, расположенного сверху. Нижнее резьбовое отверстие M4 позволяет установить держатель на оптический стержень.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 25,4 | мм |
| Максимальная толщина оптического элемента | 12 | мм |
| Высота оптического центра | 35 | мм |
| Характеристика нижнего резьбового отверстия | М4 | |
| Угол поворота | 360 | ° |
| Разрешение регулировочного кольца | 1 | ° |
| Точность регулировки | 1,2 (0,02) | ′ (°) |
| Характеристика/количество прикрепленного стопорного кольца | SM1R/1 шт |
