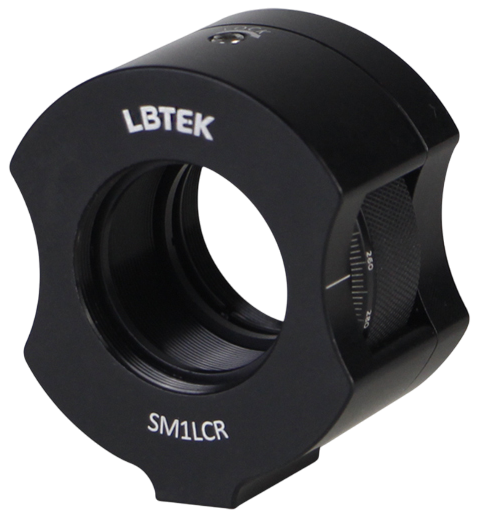

SM1LCR - держатель поляризаторов и цилиндрических компонентов
- Диаметр оптических элементов 25,4 мм.
- Толщина оптических элементов от 1,6 до 10 мм.
- Диапазон вращения 360°.
- Разрешение 2°.
- Монтаж механических компонентов с внешней резьбой SM1 как на передней, так и на задней стороне держателя.
- Предварительная сборка – одно стопорное кольцо SM1 и одно заднее стопорное кольцо с внешней резьбой M30 и внутренней резьбой SM1.

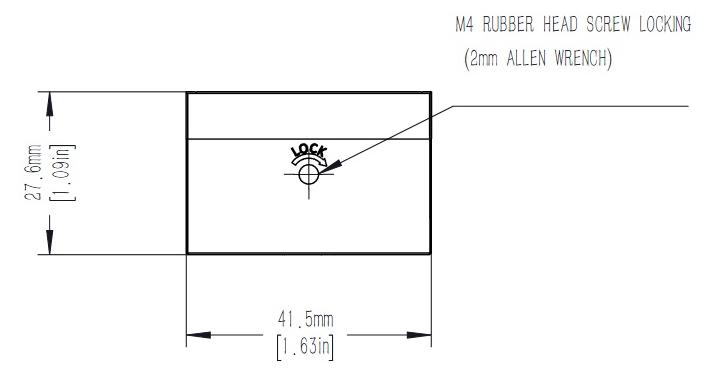

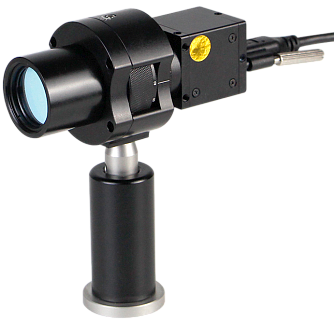

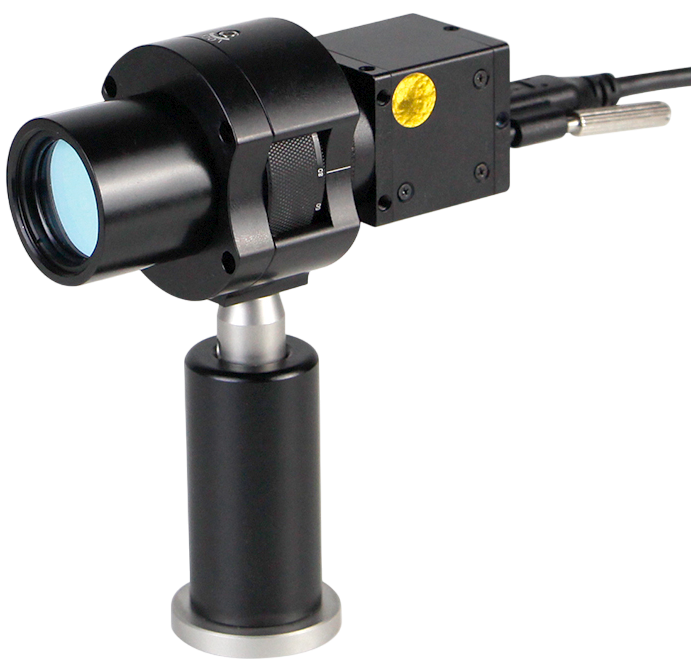

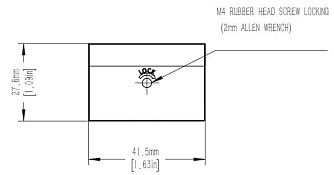

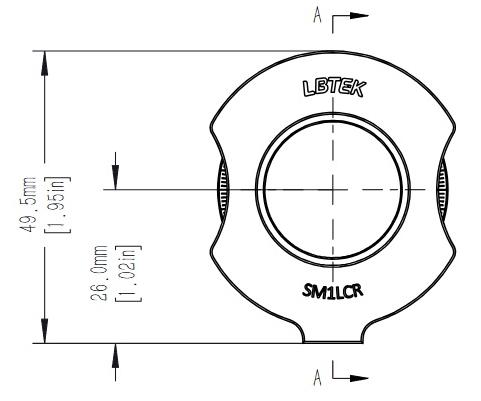

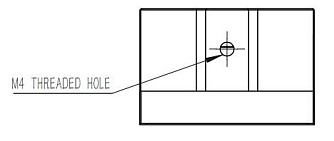

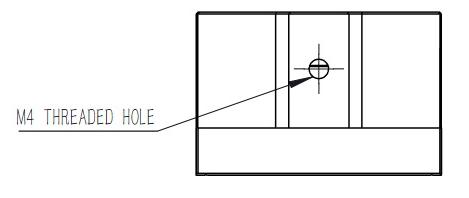

Держатель поляризаторов SM1LCR предназначен для установки оптических элементов и обеспечивает вращение на 360°. Шкала на кольце имеет разрешение 2°. Вращение фиксируется верхним винтом с пластиковым наконечником с помощью шестигранного ключа 2,0 мм. В держателе используется стопорное кольцо SM1 для фиксации оптических элементов диаметром 25,4 мм и толщиной от 1,6 до 10 мм. Конструкция держателя предусматривает внутреннюю резьбу SM1 как на передней, так и на задней стороне, что позволяет подключать дополнительные компоненты с внешней резьбой SM1, такие как тубусы объектива, адаптеры для камер и т.д.

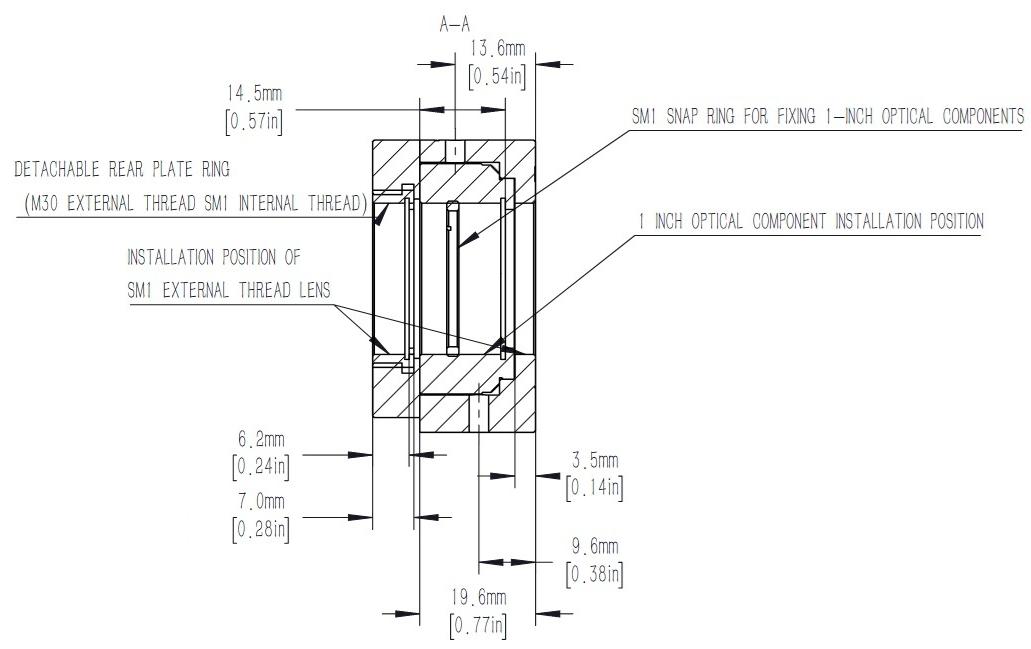

Примечание: Передняя и задняя сторона держателя зафиксированы, в центре находится вращающаяся конструкция. Установка оптического элемента осуществляется следующим образом:
1. Снимите предварительно установленное заднее стопорное кольцо SM1 с помощью ключа;
2. Извлеките внутреннее стопорное кольцо из вращающейся конструкции;
3. Вставьте оптический элемент;
4. Зафиксируйте его с помощью стопорного кольца SM1;
5. Установите заднее стопорное кольцо обратно.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 25,4 | мм |
| Максимальная толщина оптического элемента | 1,6 – 10 | мм |
| Угол поворота | 360 | ° |
| Разрешение | 2 | ° |
| Радиальное биение | < 30 | мкм |
| Осевое биение | < 30 | мкм |
| Резьба | Внутренняя резьба SM1 | |
| Характеристика/количество прикрепленного стопорного кольца | SM1R/1 шт |
