TRM1 - держатель поляризаторов
- Возможность установки двух оптических элементов.
- Диапазон вращения 360°.
- Диаметр оптических элементов 25,4 мм.
- Толщина оптических элементов до 6,4 мм.
- Резьбовое отверстие M4 для установки оптического стержня.
- Два регулировочных кольца.
- Два стопорных кольца SM1R для фиксации оптических элементов.

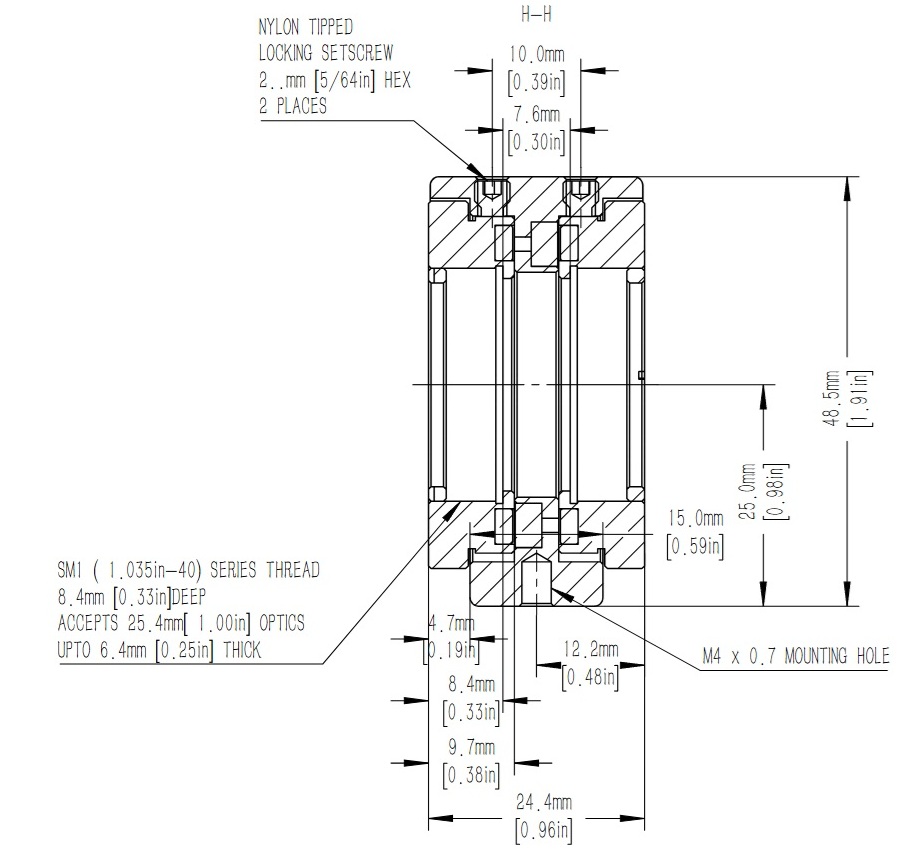

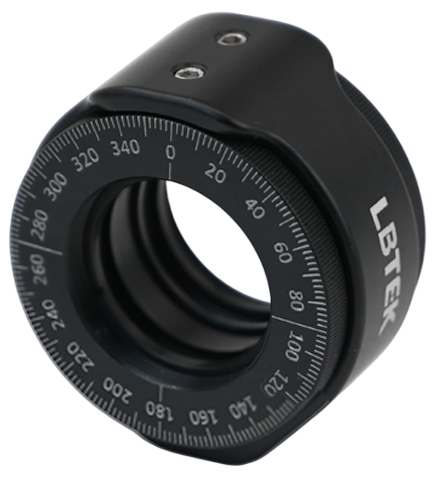

Держатель поляризаторов TRM1 состоит из двух регулировочных колец, предназначенных для удержания двух оптических элементов. Каждое кольцо имеет внутреннюю резьбу SM1 и позволяет устанавливать оптические элементы диаметром 25,4 мм и толщиной до 6,4 мм с помощью входящих в комплект стопорных колец SM1R. Регулировочные кольца магнитно фиксируются к основанию, что обеспечивает быструю установку и снятие, а также позволяет быстро переключаться между различными оптическими элементами. Для регулировки вращения каждое кольцо оснащено рифленым краем и градуированной шкалой на 360° с разрешением 2°. Для фиксации колец используются два верхних винта M4 с пластиковыми наконечниками, затягиваемых шестигранным ключом 2 мм. После фиксации ограничительные отверстия на основании обеспечивают стабильный трехточечный контакт, который надежно удерживает каждое кольцо. Расстояние между оптическими элементами с каждой стороны составляет 7,6 мм. Резьбовое отверстие M4 в нижней части держателя позволяет монтировать его на оптический стержень.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Чистая апертура | 23 | мм |
| Максимальная толщина оптического элемента | 6,4 | мм |
| Диаметр оптического элемента | 25,4 | мм |
| Вес | 0,07 | кг |
| Высота оптического центра | 25 | мм |
| Характеристика/количество стопорных колец | SM1R/2 шт | |
| Резьба | Внутренняя резьба SM1 | |

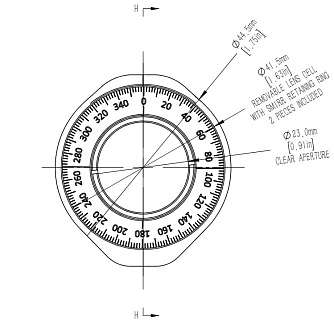

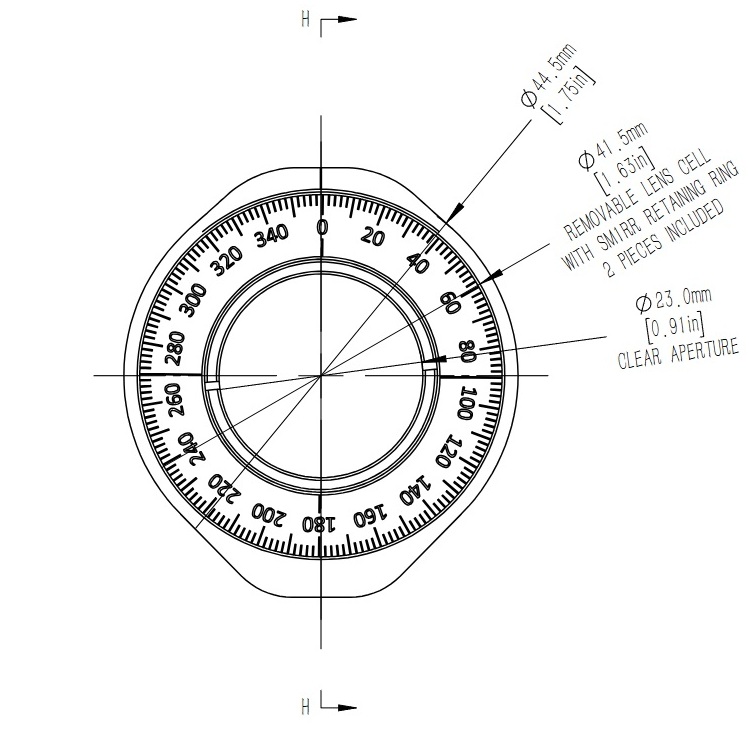

| Угол поворота | 360 | ° |
| Разрешение шкалы кольца | 2 | ° |
