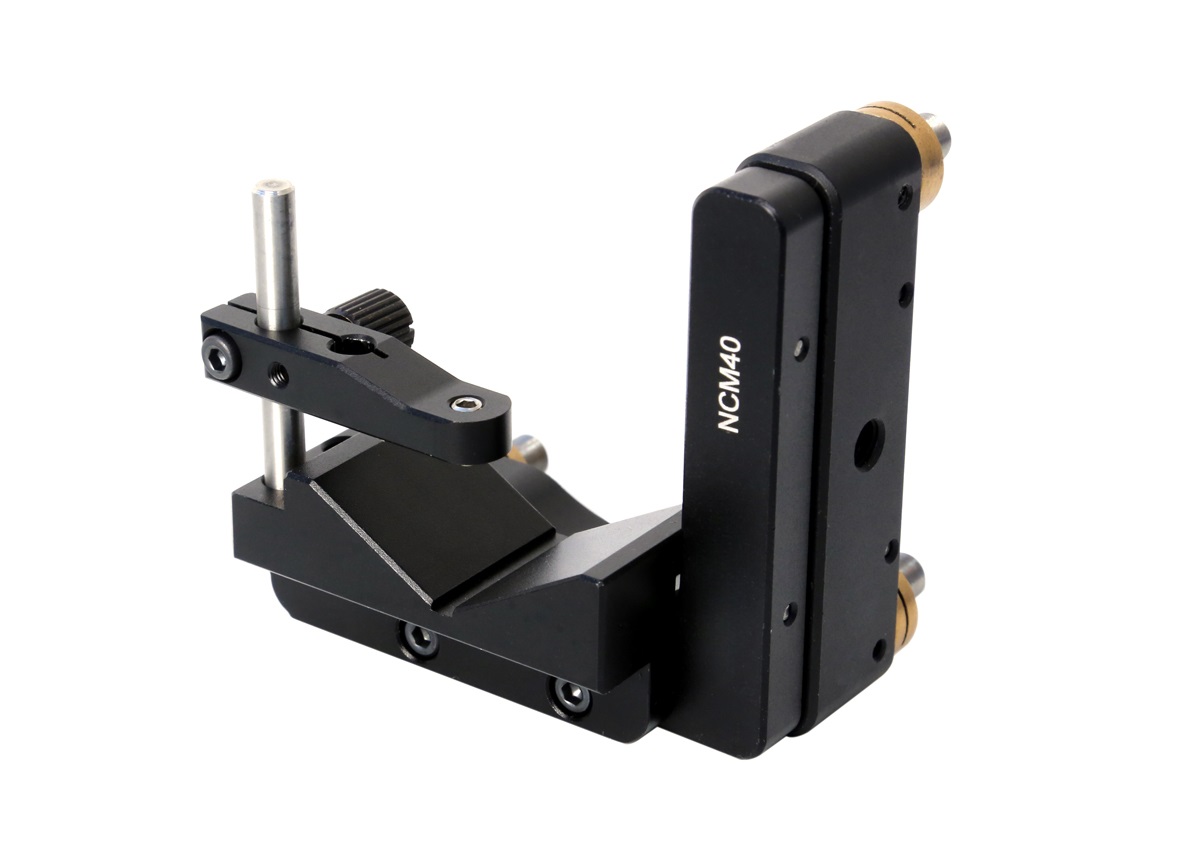

NCM - высокоточные V-образные держатели оптики
NCM держатели для цилиндрической оптики, обеспечивающие регулировку в пространстве.
- Высокая точность и стабильность.
- Материал - алюминиевый сплав.
- Высокая степень фиксации.
- Высокая точность регулировки с помощью 3-х регулировочных винтов с шагом 0,2 мм.
- Подходит для оптики с диаметром от 6 до 40 мм.
- Диапазон регулировки угла - ±3°.
Производитель: EV

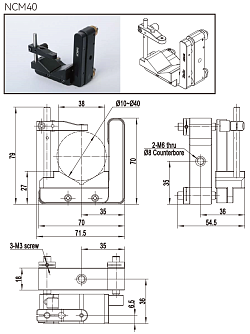

Серия NСM - это высокоточные V-образные держатели оптики с различным диаметром от 6 до 40 мм.
Особенности:
- Высокая чувствительность и стабильность.
- Четыре тянущие пружины, более равномерное тяговое усилие.
- V-образный держатель с зажимом удерживают цилиндрические компоненты в стабильном положении.
- Высокочувствительная резьбовая пара с шагом 0,25 мм для трехмерной регулировки с более высокой стабильностью.
- Простота регулировки: с помощью шестигранных ключей или с помощью специального колесика, которое позволяет увеличить чувствительность регулировки.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Модель | NCM20 | NCM40 |
|
|
Диаметр оптики
|
6-20 | 10-40 | мм |
|
Диапазон регулировки угла
|
±3 | ° | |
|
Перемещение фронтальной пластины
|
до 6 | мм | |
|
Регулировка за один оборот винта
|
≈0,32 | ≈0,2 | ° |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|
|
Общая высота
|
57,5 | 79 | мм |
|
Толщина держателя
|
18 | мм | |
|
Ширина V-образной канавки
|
15 | 38 | мм |
|
Количество тянущих пружин
|
4 |
|
|
|
Наличие блокировки
|
да |
|
|
|
Резьбовые отверстия
|
М6, Ø 8 |
|
|
|
Вес
|
170 | 230 | г |
