NPM - высокоточные держатели призм
Держатели NPM для оптики кубической формы и призм.
- Высокая точность и стабильность.
- Плавная регулировка высоты.
- Регулировка наклона в плоскости и возможность поворота по оси.
- Высокая точность регулировки с помощью 3-х регулировочных винтов с шагом 0,2 мм.
- Материал - алюминиевый сплав.
- Подходит для призм высотой до 30 или до 60 мм.
- Диаметр столика до 70 мм.
- Диапазон регулировки наклона - ±3°.
Производитель: EV
Серия NPM - это высокоточные держатели призм с различной высотой до 30 мм или до 60 мм.
Особенности:
- Корпус изготовлен из высококачественного алюминиевого сплава с черным анодированным покрытием.
- Две серии держателей для призм с высотой до 30 или до 60 мм, подходящие для задач с ограниченным пространством.
- Усовершенствованная конструкция держателя имеет двухмерную регулировку наклона и одномерную регулировку положения в плоскости, а также отличается хорошо рассчитанным тяговым усилием, что способствует высокой стабильности.
- Высокочувствительная резьбовая пара с шагом 0,25 мм для трехмерной регулировки с более высокой стабильностью.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|

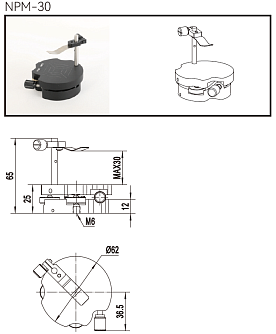

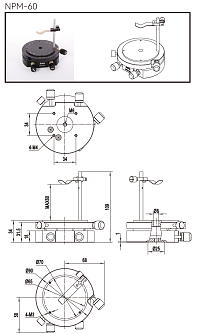

| Модель | NPM-30 | NPM-60 |
|
|
Максимальная высота призмы
|
30 | 60 | мм |
|
Размер
|
62 | 70 | мм |
|
Регулировка угла наклона
|
±3 | ° | |
|
Регулировка угла поворота
|
±5 |
грубая регулировка 360, тонкая регулировка ±5 |
° |
|
Регулировка угла наклона
за один оборот винта |
≈0,76 | ≈0,39 / ≈0,45 | ° |
|
Регулировка угла поворота
за один оборот винта |
≈0,82 | ≈0,57 | ° |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|
|
Высота оптического центра
|
65 | 109 | мм |
|
Резьбовые отверстия
|
М6 | М6,4 x М4 |
|
|
Вес
|
180 | 475 | г |
