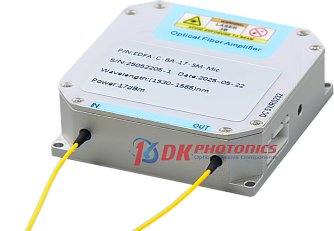

EDFA-C-BA-MIC - волоконно-оптические усилители EDFA (Booster) в компактном корпусе

EDFA-C-BA-MIC - волоконно-оптические усилители EDFA (Booster) в компактном корпусе.
  • Диапазон длин волн: 1530 - 1565 нм.
  • Входная мощность: -6 - +3 дБм.
  • Выходная оптическая мощность: 10 / 13 / 17 / 20 дБм.
  • Тип волокна: SM.
  • Габариты: 50×50×15 мм.
Производитель:  DK PHOTONICS
Узнать цену

Усилитель EDFA-C-BA-MIC представляет собой оптический усилитель мощности типа Booster, предназначенный для увеличения мощности оптических сигналов в диапазоне от -6 дБм до +3 дБм. Компактный корпус упрощает интеграцию устройства в оптические системы. Как правило, используется после лазерных источников для увеличения мощности.

Особенности:

  • Широкий диапазон длин волн.
  • Низкий уровень шума.
  • Компактный корпус.

Параметр Значения Ед. измерения
Диапазон длин волн 1530 - 1565 нм
Входная мощность -6 - +3 дБм
Выходная оптическая мощность 10 / 13 / 17 / 20 дБм
Коэффициент шума ≤ 5 дБ
Коэффициент усиления, зависящий от поляризации (PDG) ≤ 0,3 дБ
Дисперсия поляризационных мод (PMD) ≤ 0,5 дБ
Входная/выходная изоляция > 35 дБ
Контроль оптической мощности Измерение оптической мощности выходного сигнала
Тип волокна SMF-28 -
Оптический коннектор FC / APC -
Режимы управления ACC / APC -
Управление RS232 или TTL
 -
Интерфейс XH2.54-4PIN
 -
Источник питания 5 В, постоянный ток -

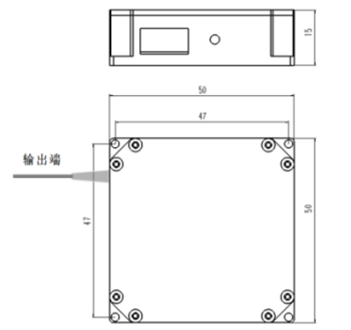

Габариты 50×50×15 мм
Рабочий диапазон температур -5 ~ +35 °С
Относительный уровень влажности 0~70 %

  • Радиофотонные распределенные системы ВОЛС.
  • Волоконно-оптические сети.
  • Волоконные лазеры и сенсоры.
  • Системы кабельного телевидения и FTTx сети.


Устройство Рабочая длина волны Тип усилителя Выходная мощность Тип волокна Тип корпуса

EDFA

С: С-диапазон ВА: бустерный усилитель 10: 10 дБм
13: 13 дБм
17: 17 дБм
20: 20 дБм 		SM: SMF-28e Mic: компактный
Модель Описание
EDFA-C-BA-10-SM-Mic Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 10 дБм. Тип волокна SM. Компактный корпус.
EDFA-C-BA-13-SM-Mic Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 13 дБм. Тип волокна SM. Компактный корпус.
EDFA-C-BA-17-SM-Mic Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 17 дБм. Тип волокна SM. Компактный корпус.
EDFA-C-BA-20-SM-Mic Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 10 дБм. Тип волокна SM. Компактный корпус.
