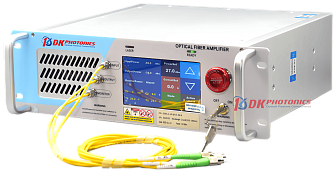

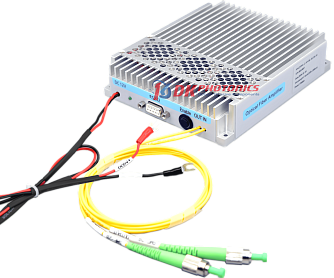

EDFA-C-BA - волоконно-оптические усилители EDFA (Booster)

EDFA-C-BA - волоконно-оптические усилители EDFA (Booster).
  • Диапазон длин волн: 1530 - 1565 нм.
  • Входная мощность: -6 - +3 дБм.
  • Выходная оптическая мощность: 15 / 17 / 20 / 23 / 25 / 26 дБм.
  • Режимы управления: ACC, APC.
  • Тип волокна: SM.
Производитель:  DK PHOTONICS
Узнать цену

Усилитель EDFA-C-BA представляет собой оптический усилитель мощности типа Booster, предназначенный для увеличения мощности оптических сигналов в диапазоне от -6 дБм до +3 дБм или выше. Как правило используется после лазерных источников для увеличения мощности.

Особенности:

  • Высокий коэффициент усиления.
  • Широкий динамический диапазон.
  • Низкий уровень шума.

Параметр Значения Ед. измерения
Диапазон длин волн 1530 - 1565 нм
Входная мощность -6 - +3 дБм
Выходная оптическая мощность 15 / 17 / 20 / 23 / 25 / 26 дБм
Коэффициент шума ≤ 5 дБ
Коэффициент усиления, зависящий от поляризации (PDG) ≤ 0,3 дБ
Дисперсия поляризационных мод (PMD) ≤ 0,5 дБ
Входная/выходная изоляция > 35 дБ
Контроль оптической мощности Измерение оптической мощности
выходного сигнала
Тип волокна SMF-28 -
Длина волокна 1 м
Оптический коннектор FC/APC -
Режимы управления ACC / APC -

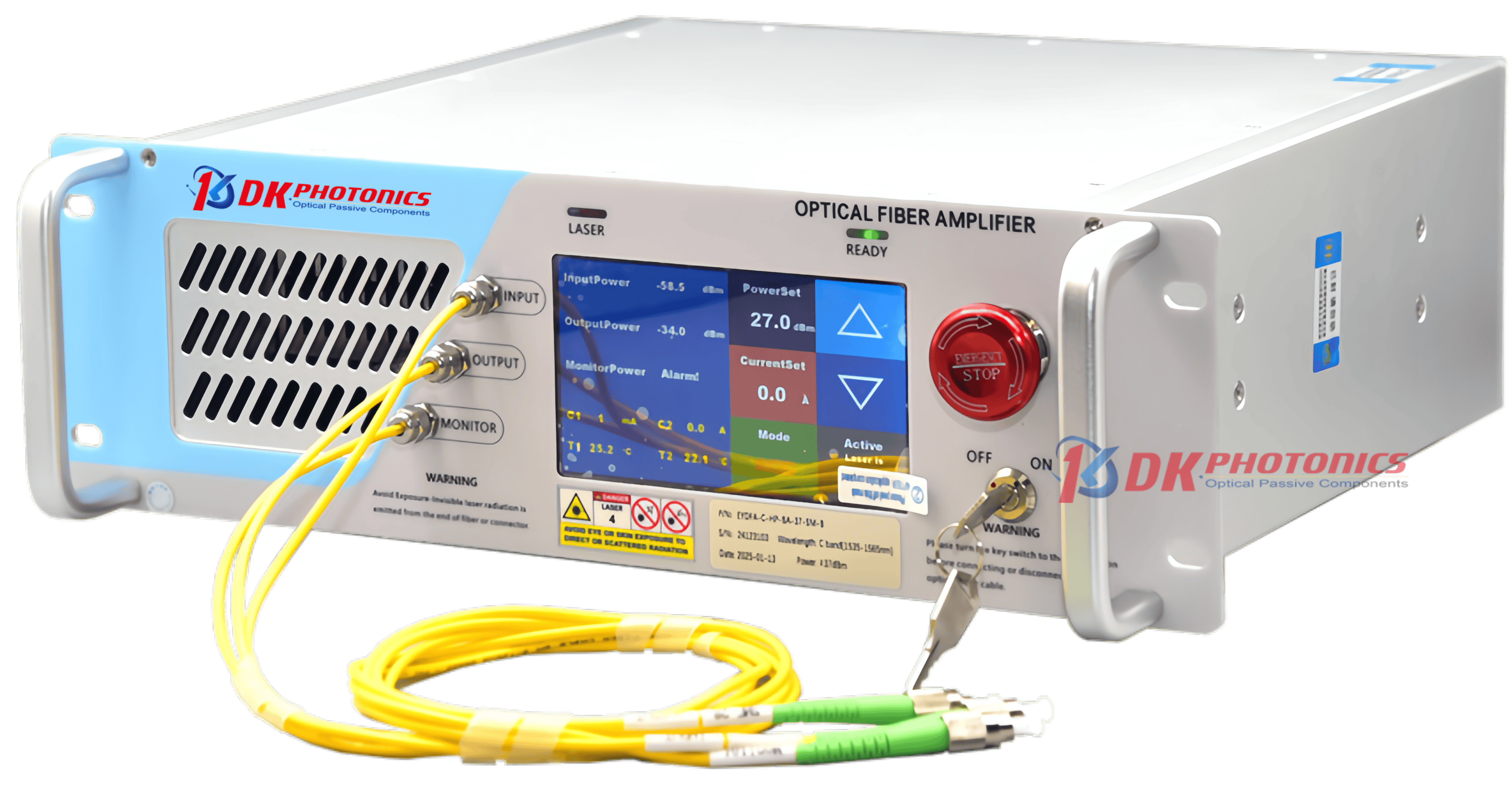

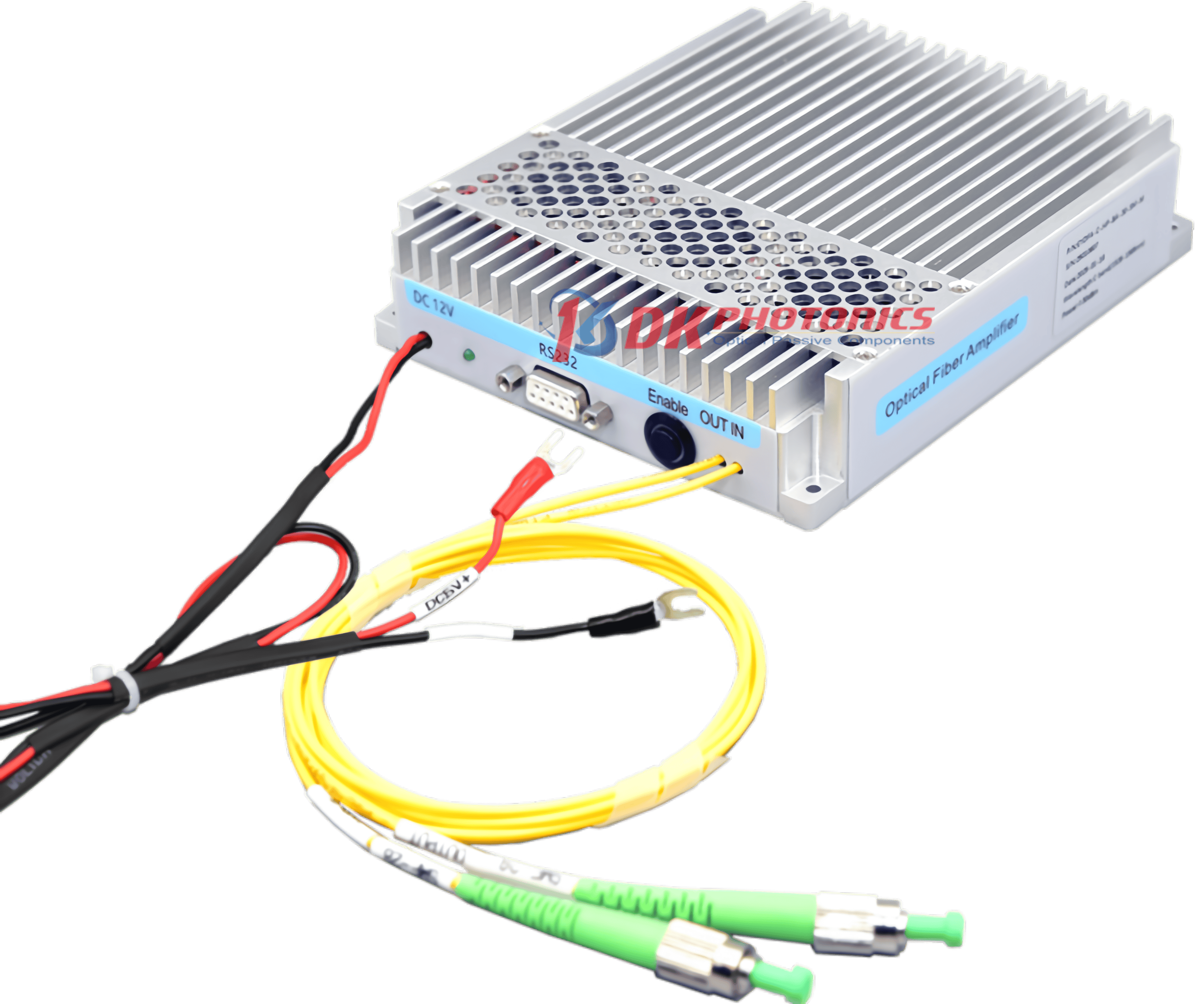

Управление Кнопки на передней панели для настольной версии; RS232 для модуля
 -
Интерфейс DB9
 -
Источник питания 100-240В (AC) для настольной версии; 5В (DC) для модуля -
Габариты 260 х 280 х 120 (настольный); 125 х 150 х 20 (модуль) мм
Рабочий диапазон температур -5 - +35 С
Относительный уровень влажности 0~70 %

  • Радиофотонные распределенные системы ВОЛС.
  • Волоконно-оптические сети.
  • Волоконные лазеры и сенсоры.
  • Системы кабельного телевидения и FTTx сети.

Устройство Рабочая длина волны Тип усилителя Выходная мощность Тип волокна Тип корпуса

EDFA

С: С-диапазон ВА: бустерный усилитель 15: 15 дБм
17: 17 дБм
20: 20 дБм
23: 23 дБм
25: 25 дБм
26: 26 дБм 		SM: SMF-28e M: модуль
B: настольный
Модель Описание
EDFA-C-BA-15-SM-M Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 15 дБм. Тип волокна SM. Модуль.
EDFA-C-BA-17-SM-M Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 17 дБм. Тип волокна SM. Модуль.
EDFA-C-BA-20-SM-M Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 20 дБм. Тип волокна SM. Модуль.
EDFA-C-BA-23-SM-M Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 23 дБм. Тип волокна SM. Модуль.
EDFA-C-BA-25-SM-M Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 25 дБм. Тип волокна SM. Модуль.
EDFA-C-BA-26-SM-M Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 26 дБм. Тип волокна SM. Модуль.
EDFA-C-BA-15-SM-B Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 15 дБм. Тип волокна SM. Настольный.
EDFA-C-BA-17-SM-B Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 17 дБм. Тип волокна SM. Настольный.
EDFA-C-BA-20-SM-B Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 20 дБм. Тип волокна SM. Настольный.
EDFA-C-BA-23-SM-B Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 23 дБм. Тип волокна SM. Настольный.
EDFA-C-BA-25-SM-B Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 26 дБм. Тип волокна SM. Настольный.
EDFA-C-BA-26-SM-B Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 26 дБм. Тип волокна SM. Настольный.
EDFA-C-BA-XX-SM-X Волоконно-оптический усилитель EDFA (Booster). Выходная мощность: 15/17/20/23/25/26 дБм. Тип волокна SM.
Тип корпуса: настольный/модуль.
