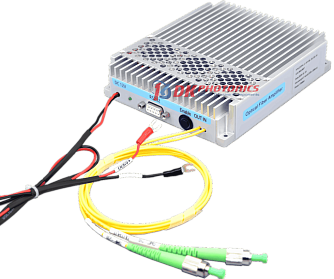

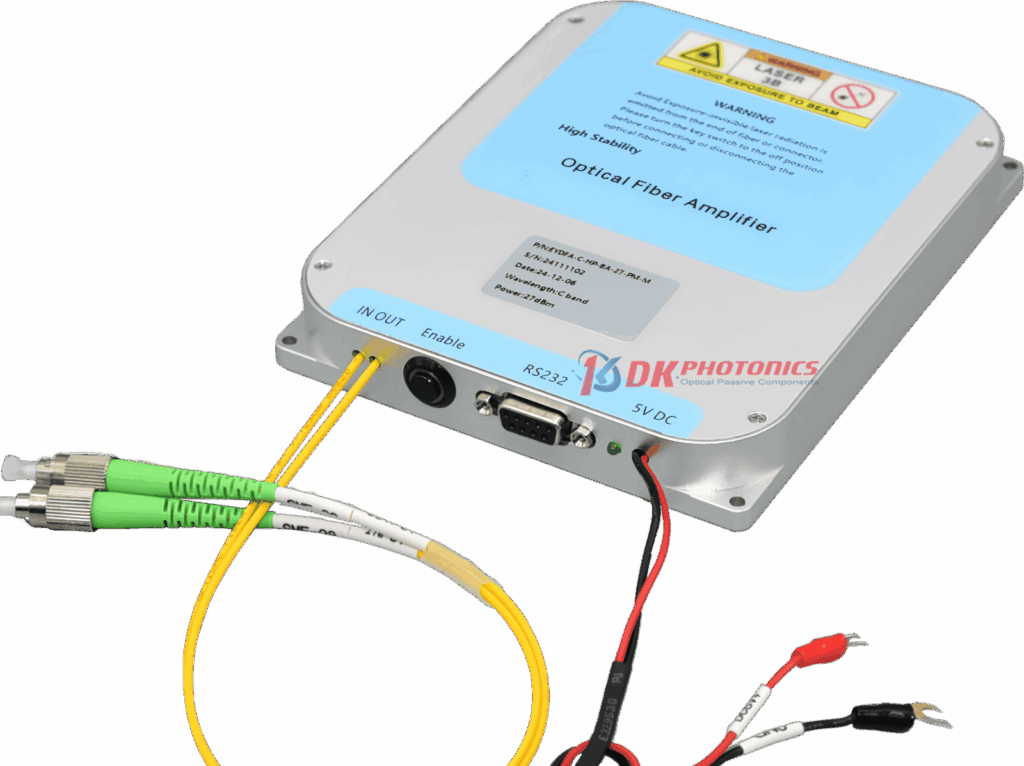

EDFA-CL-BA - волоконно-оптические усилители (Booster)
EDFA-CL-BA - волоконно-оптические бустерные усилители EDFA для C- и L-диапазона.
- Диапазон длин волн: 1528~1563 / 1570~1603 нм.
- Входная мощность: -6~+10 дБм.
- Выходная оптическая мощность: 15/17/20/23/25/26 дБм; 27/30/33/37 дБм.
- Коэффициент усиления слабого сигнала: 35 дБ.
- Режимы управления: ACC, APC, AGC.
Производитель: DK PHOTONICS
Усилитель мощности EDFA-CL-ВA на эрбиевом волокне способен одновременно усиливать оптические сигналы C- и L-диапазона, с рабочими длинами волн, охватывающими 1528-1563 нм и 1570-1603 нм. Он может адаптироваться к длине волны сигнального излучения и обеспечивать усиление оптической мощности с низким уровнем шума и высокой эффективностью.
Особенности:- Высокий уровень усиления.
- Работа в C-диапазона и L-диапазона.
- Низкий уровень шума.
- Высокий уровень выходной мощности.
| Параметр | Значения | Ед. измерения |
|---|---|---|
| Диапазон длин волн | 1528 - 1563 | нм |
| 1570 - 1603 | ||
| Входная мощность | -6 ~ +10 | дБм |
| Выходная оптическая мощность @вход -3 дБм | 15/17/20/23/25/26; 27/30/33/37 | дБм |
| Коэффициент шума @вход -3 дБм | ≤ 5 | дБ |
| Коэффициент усиления, зависящий от поляризации (PDG) | ≤ 0,3 | дБ |
| Дисперсия поляризационных мод (PMD) | 0,5 | пс |
| Входная/выходная изоляция | > 35 | дБ |
| Контроль оптической мощности |
Измерение оптической мощности входного и выходного сигнала |
|
| Тип волокна | SMF-28е | - |
| Длина волокна | 1 | м |
| Оптический коннектор | FC/APC | - |
| Режимы управления | ACC / APC/AGC | - |
| Управление |
Кнопки на передней панели для настольной версии; RS232 для модуля |
- |
| Интерфейс |
DB9 |
- |
| Источник питания | 100-240В (AC) для настольной версии; 5В (DC) для модуля | - |
| Габариты | 260 х 280 х 120 (настольный); 125 х 150 х 20 (модуль) | мм |
| Рабочий диапазон температур | -5 - +35 | С |
| Относительный уровень влажности | 0~70 | % |
Электрические и эксплуатационные параметры
| Параметр | Настольное исполнение | Модуль | ||
|---|---|---|---|---|
| Способ управления | Сенсорный экран / RS232 | RS232 | ||
| Интерфейс связи | DB9 (розетка) | DB9 (розетка) | ||
| Питание | 100~240В перем. тока | 12В пост. тока | ||
| Оптическая мощность, дБм | 15/17/20/23/25/26 | 27/30/33/37 | 15/17/20/23/25/26 | 27 |
| Типоразмер и код | B1 | B3 | M21 | M27 |
|
Способ охлаждения |
Внутреннее воздушное охлаждение | Контактный отвод тепла | ||
| Рабочая температура | -5 ~+35 | °С | ||
| Влажность | 0 ~ 70 | % | ||
- Радиофотонные распределенные системы ВОЛС.
- Волоконно-оптические сети.
- Волоконные лазеры и сенсоры.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
|
EDFA |
СL: С+L диапазон | ВА: бустерный усилитель |
15: 15 дБм 17: 17 дБм 20: 20 дБм 23: 23 дБм 25: 25 дБм 26: 26 дБм 27: 26 дБм 30: 30 дБм 33: 33 дБм 37: 37 дБм |
SM: SMF-28e |
M: модуль B: настольный |
| Модель | Описание | |
|---|---|---|
| EDFA-CL-BA-XX-SM-X | Волоконно-оптический усилитель (Booster). Входная мощность -6 ~ +10. Тип волокна SM. Требуется уточнить параметры. |
