EDFA-C-GF - волоконно-оптические усилители EDFA с выровненным спектром

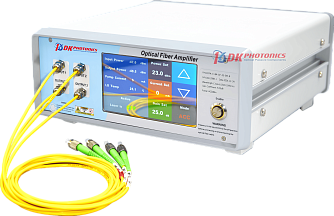

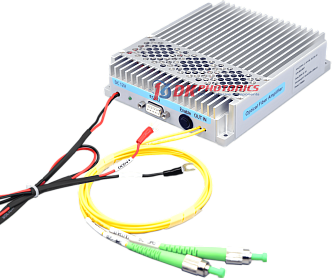

EDFA-C-GF - волоконно-оптические усилители EDFA с выровненным спектром.
- Диапазон длин волн: 1530 - 1560 нм.
- Входная мощность: -45 ~ +3 дБм.
- Выходная оптическая мощность: 14 / 17 / 20 / 23 дБм.
- Режимы управления: ACC, APC, AGC.
- Тип волокна: SM, PM.
Производитель: DK PHOTONICS
Усилитель EDFA-C-GF представляет собой оптический усилитель EDFA с выровненным спектром, предназначенный для усиления сигнала в ВОЛС. Устройство может одновременно усиливать сигналы с несколькими длинами волн в C-диапазоне и поддерживать постоянное усиление между каждой из длин волн, при этом неравномерность усиления < 1,5 дБ.
Особенности:
- Высокое усиление.
- Широкий динамический диапазон.
- Высокая выходная мощность.
- Широкий спектр усиления.
- Низкий уровень шумов.
| Параметр | Значения | Ед. измерения | ||
|---|---|---|---|---|
| EDFA-C-PA-GF | EDFA-C-BA-GF | EDFA-C-LA-GF | - | |
| Диапазон длин волн | 1530 - 1560 | нм | ||
| Входная мощность | -45 ~ -25 | -12 ~ +3 | -25 ~ +3 | дБм |
| Выходная оптическая мощность | 14 | 17 / 20 / 23 | 17 / 20 / 23 | дБм |
| Коэффициент усиления малого сигнала | 25 | дБ | ||
| Коэффициент шума | 5 | 5 | 5,5 | дБ |
| Неравномерность усиления | ≤1,5 | дБ | ||
| Коэффициент усиления, зависящий от поляризации (PDG) | ≤ 0,3 | дБ | ||
| Дисперсия поляризационных мод (PMD) | 0,5 | дБ | ||
| Входная/выходная изоляция | > 35 | дБ | ||
| Контроль оптической мощности |
Измерение оптической мощности выходного сигнала |
|||
| Тип волокна | SMF-28, PM1550 | - | ||
| Длина волокна | 1 | мм | ||
| Оптический коннектор | FC/APC | - | ||
| Режимы управления | ACC | ACC / APC/AGC | - | |
Электрические параметры и параметры окружающей среды
| Параметр | Настольная версия | Модуль |
|---|---|---|
| Управление | Клавиши передней панели/RS232 | RS232 |
| Интерфейс | DB9 | |
| Источник питания | 100-240В (AC), <30 Вт | 5В (DC), <15 Вт |
| Габариты, мм | 260 х 280 х 120 | 125 х 150 х 20 |
| Рабочий диапазон температур | -5~+35°C | |
| Относительный уровень влажности | 0~70% | |
- Радиофотонные распределенные системы ВОЛС.
- Волоконно-оптические сети.
- Волоконные лазеры и сенсоры.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
| EDFA | С: С-диапазон |
PA-GF: Усилитель типа PA (предусилитель) с выровненной по спектру выходной мощностью BA-GF: Усилитель типа BA (бустер) с выровненной по спектру выходной мощностью LA-GF: Усилитель типа LA (линейный) с выровненной по спектру выходной мощностью |
Коэффициент усиления: 25 дБ Выходная оптическая мощность: 15/17/20/23 дБм |
SM: SMF-28e PM: PM1550 |
M: модуль B: настольный |
