EDFA-C-PM - волоконно-оптические усилители EDFA
EDFA-C-PM - волоконно-оптические усилители EDFA.
- Диапазон длин волн: 1530 - 1565 нм.
- Входная мощность: -45 ~ -3 дБм.
- Выходная оптическая мощность: 14 / 17 / 20 / 23 / 25/ 26 дБм.
- Режимы управления: ACC, APC.
- Тип волокна: PM.
Производитель: DK PHOTONICS
Усилитель EDFA-C-PM представляет собой оптический усилитель слабого сигнала или типа Booster, предназначенный для усиления сигнала в волоконно-оптических линиях связи с сохранением поляризации. Устройство имеет высокий коэффициент усиления и высокую мощность.
Особенности:
- Высокий коэффициент усиления.
- Высокая выходная мощность.
- PM1550 волокно.
- Большой коэффициент поляризационной экстинкции.
| Параметр | Значения | Ед. измерения | ||
|---|---|---|---|---|
| EDFA-C-PA-PM | EDFA-C-BA-PM | EDFA-C-LA-PM | - | |
| Диапазон длин волн | 1530 - 1560 | нм | ||
| Входная мощность | -45 ~ -25 | -6 ~ +3 | -25 ~ -3 | дБм |
| Выходная оптическая мощность | 14 |
17 / 20 / 23 / 25 / 26 (при -3дБм на входе) |
17 / 20 / 23 / 25 / 26 (при -10 дБм на входе) |
дБм |
| Коэффициент усиления малого сигнала | ≥30/35/45 | ≥25 | ≥25 | дБ |
| Коэффициент шума |
≤ 5 |
дБ | ||
| Коэффициент поляризационной экстинкции (PER) | 23 (тип.), 20 (мин.) | дБ | ||
| Входная/выходная изоляция | > 35 | дБ | ||
| Контроль оптической мощности |
Измерение оптической мощности выходного сигнала |
|||
| Тип волокна | PM1550 | - | ||
| Длина волокна | 1 | мм | ||
| Оптический коннектор |
FC/APC (ключи разъёма выровнены по медленной оси волокна) |
- | ||
| Режимы управления | ACC / APC | - | ||
Электрические параметры и параметры окружающей среды
| Параметр | Настольная версия | Модуль |
|---|---|---|
| Управление | Клавиши передней панели/RS232 | RS232 |
| Интерфейс | DB9 | |
| Источник питания | 100-240В (AC), <30 Вт | 5В (DC), <15 Вт |

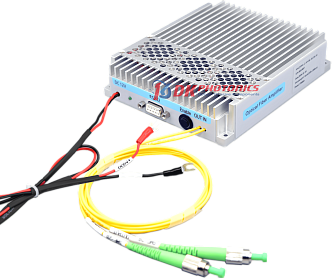

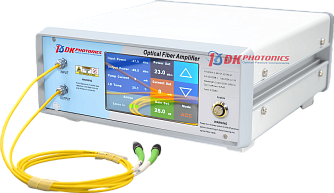

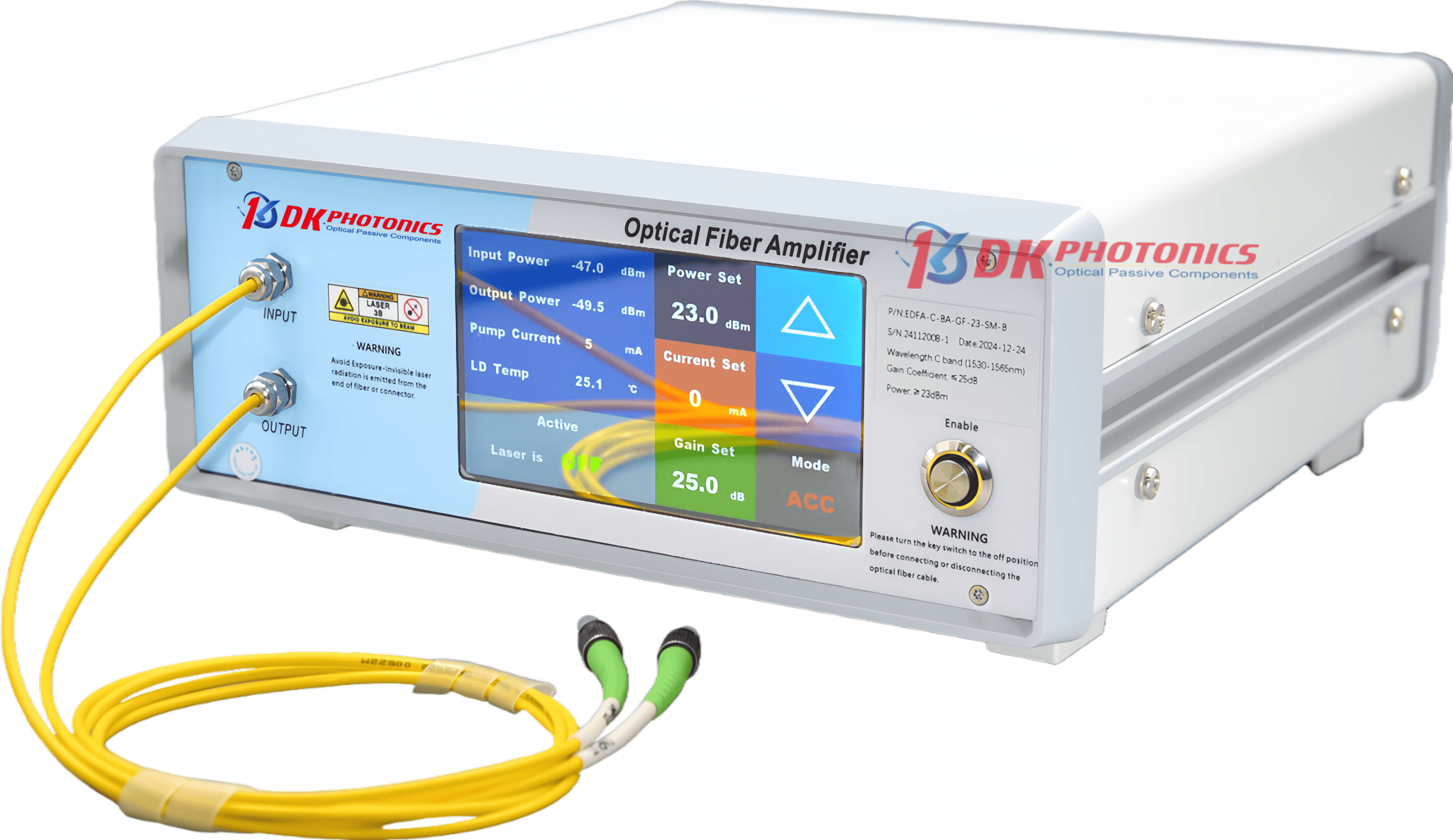

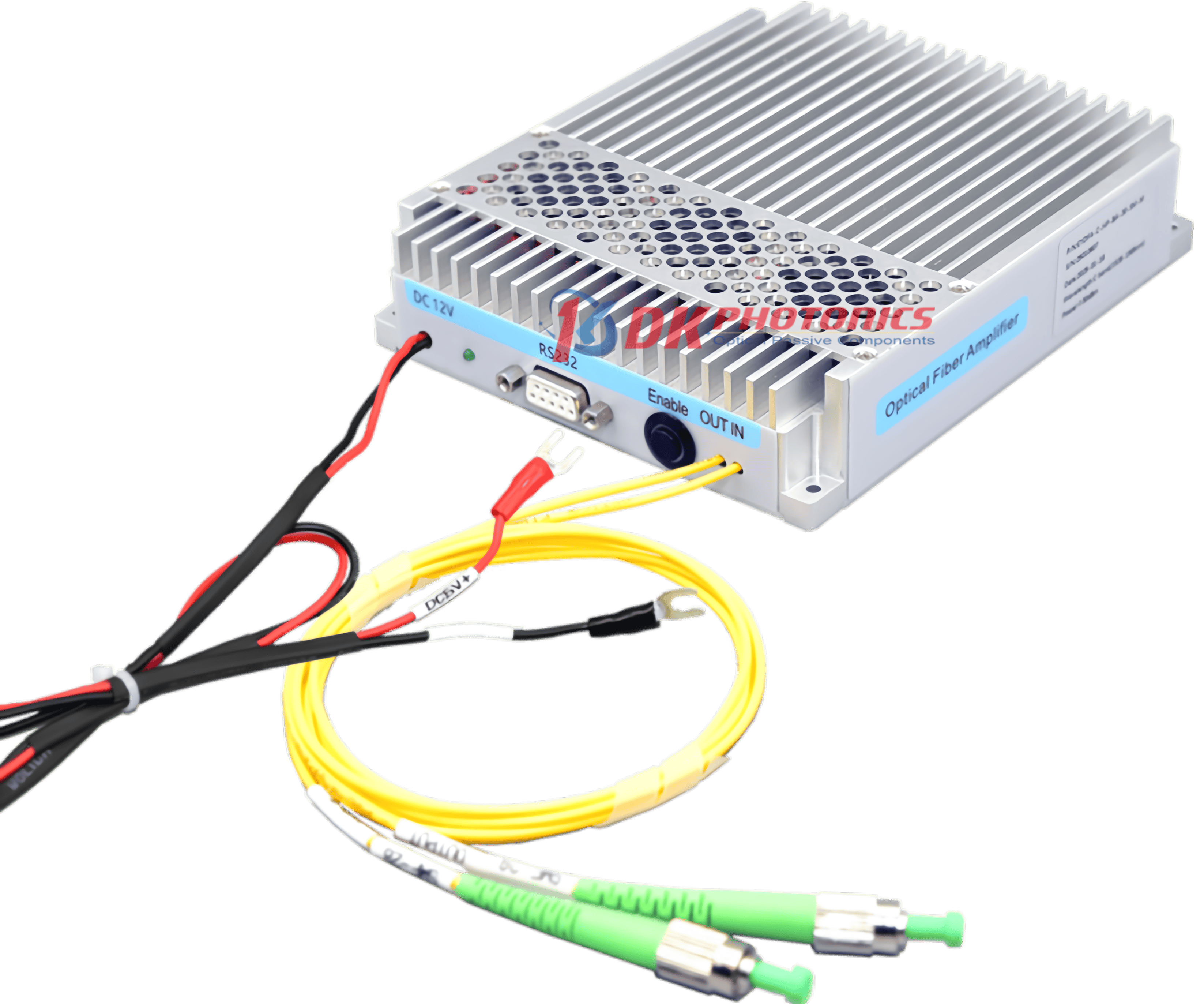

| Габариты, мм | 260 х 280 х 120 | 125 х 150 х 20 |
| Рабочий диапазон температур | -5~+35°C | |
| Относительный уровень влажности | 0~70% | |
- Радиофотонные распределенные системы ВОЛС.
- Волоконно-оптические сети.
- Волоконные лазеры и сенсоры.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
| EDFA | С: С-диапазон |
PA-GF: Усилитель типа PA (усилитель слабого сигнала) BA-GF: Усилитель типа BA (бустер) LA-GF: Усилитель типа LA (линейный) |
Коэффициент усиления: 30/35/45 дБ Выходная оптическая мощность: 17/20/23/25/26 дБм |
PM: PM1550 |
M: модуль B: настольный |
