EDFA-C-PL - импульсные волоконно-оптические усилители EDFA
EDFA-C-PL - импульсные волоконно-оптические усилители EDFA.
- Диапазон длин волн: 1530 - 1565 нм.
- Импульсная мощность входного сигнала: 1 ~ 10 мВт.
- Импульсная мощность выходного сигнала: 1 ~ 1000 мВт.
- Режимы управления: FC, APC.
- Тип волокна: SM, PM.
Производитель: DK PHOTONICS
Высокомощный усилитель EDFA-C-PL представляет собой оптический усилитель EDFA, предназначенный для усиления сигнала в диапазоне от 1540 до 1565 нм. Доступны волоконные PM, SM выводы с коннектором FC/APC.
Особенности:
- Усиление коротких импульсов.
- Высокая импульсная мощность.
- Низкий уровень шума.
- PM, SM выводы.
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
| Диапазон длин волн | 1530 - 1565 | нм | |
| Ширина спектра входного сигнала | ≥1 | МГц | |
| Ширина импульса | 1~50 | нс | |
| Частота импульсов | 1~1000 | кГц | |
| Импульсная мощность входного сигнала | 1~10 | мВт | |
| Импульсная мощность выходного сигнала | 1~1000 | Вт | |
| Коэффициент шума | 5,5 | дБ | |
| Коэффициент поляризационной экстинкции (PER) | – | ≥23 | дБ |
| Поляризационно-зависимые потери | ≤0.5 | – | дБ |
| Поляризационная модовая дисперсия | 0,5 | – | пс |
| Входная/выходная изоляция | > 35 | дБ | |
| Тип волокна | SMF-28e | PM1550 | - |
| Длина волокна | 1 | м | |
| Оптический коннектор | FC/APC | - | |
| Режим управления |
ACC |
- | |
Электрические параметры и параметры окружающей среды

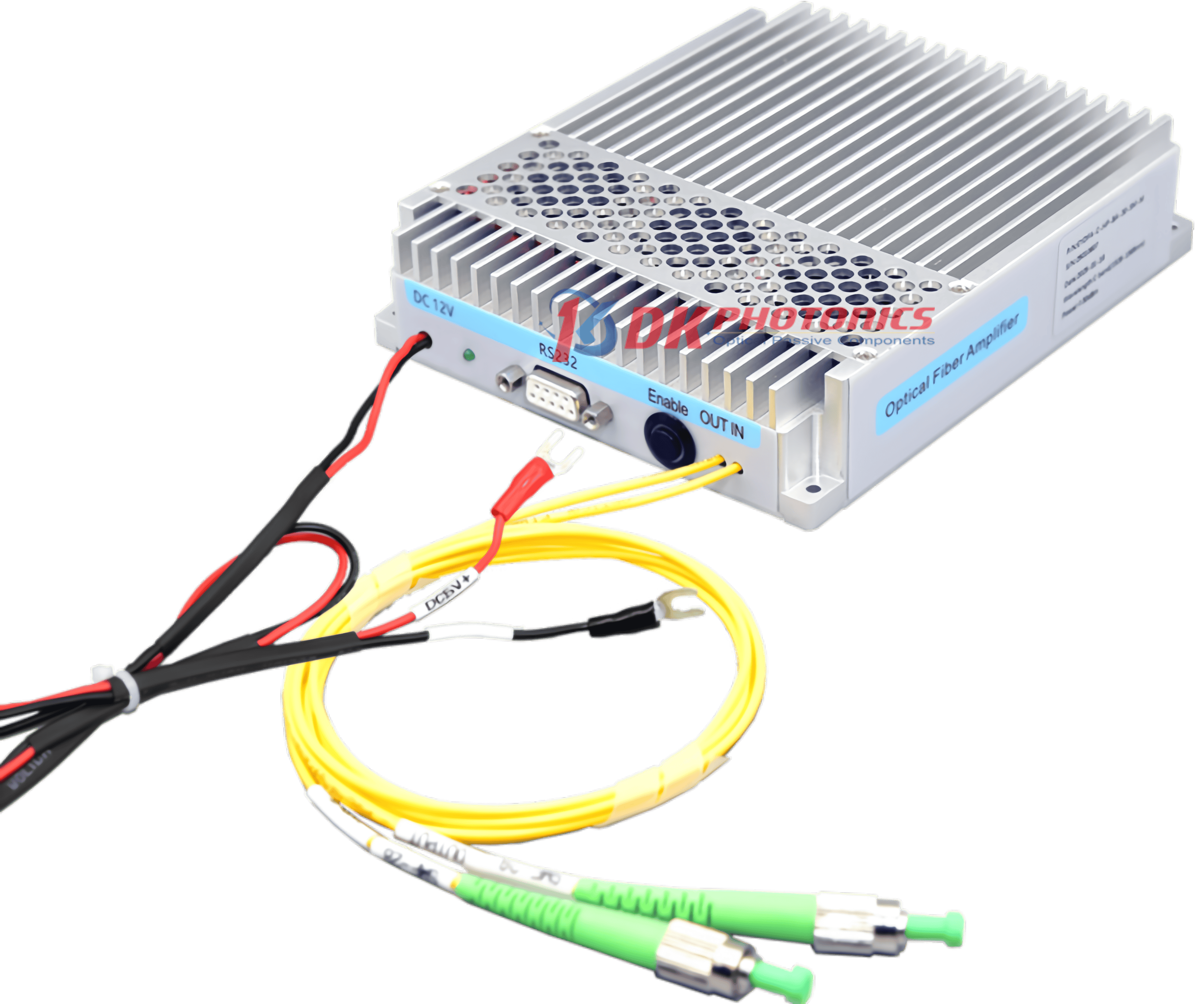

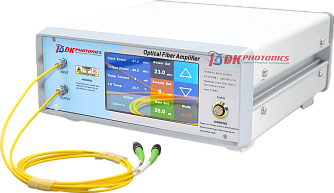

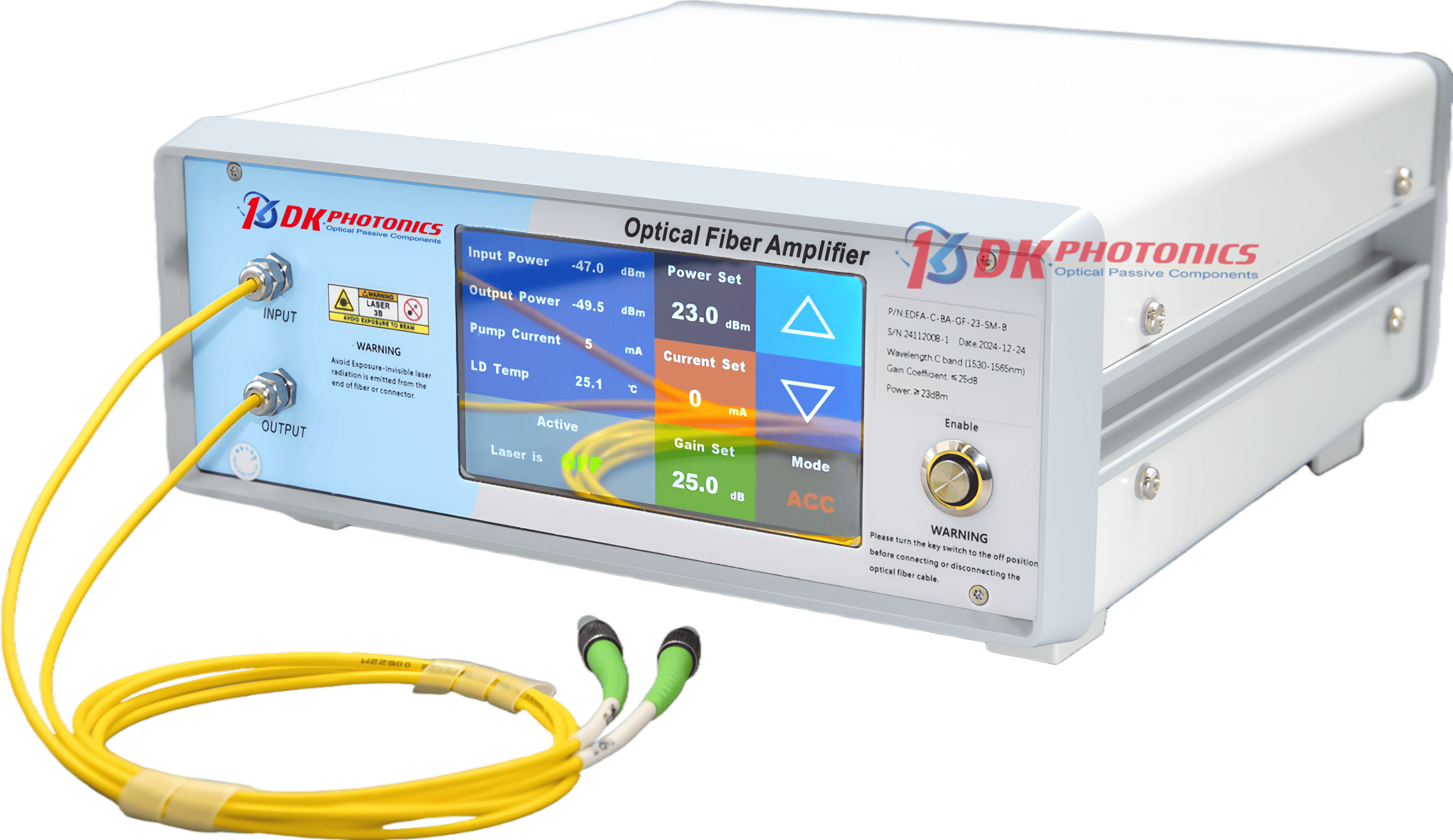

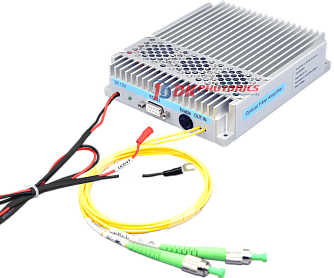

| Параметр | Настольная версия | Модуль | |
|---|---|---|---|
| Управление | Клавиши передней панели/RS232 | RS232 | |
| Интерфейс | DB9 | ||
| Источник питания | 100-240В (AC), <30 Вт | 12В (DC), <15 Вт | |
|
Габариты, мм |
260 х 280 х 120 |
125 х 150 х 20 |
|
| Рабочий диапазон температур | -5~+35°C | ||
| Относительный уровень влажности | 0~70% | ||
- Волоконно-оптические измерения.
- Волоконные лазеры.
- LIDAR.
| Устройство | Рабочая длина волны | Тип усилителя | Максимальная выходная мощность импульса | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
| EDFA | С: С-диапазон | PL: импульсный |
100: 100 Вт 200: 200 Вт 500: 500 Вт 1000: 1000 Вт |
SM: SMF-28e PM: PM1550 |
M: модуль B: настольный |
| Модель | Описание | |
|---|---|---|
| EDFA-C-PL | Импульсный волоконно-оптический усилитель EDFA. Требуется уточнить параметры. |
