EDFA-L-HP-BA-PM - высокомощные волоконно-оптические усилители EDFA
EDFA-L-HP-BA-PM - высокомощные волоконно-оптические усилители EDFA.
- Диапазон длин волн 1570 ~ 1605 нм.
- Входная мощность: -6 ~ +10 дБм.
- Выходная оптическая мощность: 27 / 30 / 33 / 35 / 37 / 40 дБм.
- Режимы управления: ACC, APC.
- Тип волокна PM.
Производитель: DK PHOTONICS
Усилитель EDFA-L-HP-BA-PM представляет собой оптический усилитель мощности EDFA, предназначенный для увеличения мощности оптических сигналов в диапазоне от -6 дБм до +10 дБм или выше. Доступен волоконный PM вывод с коннектором FC/APC или коллиматором. Усилители характеризуются высокой мощностью, низким уровнем шума и могут использоваться в волоконно-оптических системах связи, волоконных датчиках, лазерных радарах и т.д.
Особенности:
- Высокий коэффициент усиления.
- Широкий динамический диапазон.
- Доступны все типы PM волокон.
- Высокая выходная мощность.
| Параметр | Значения | Ед. измерения |
|---|---|---|
|
Диапазон длин волн
|
1570 - 1605 | нм |
|
Входная мощность
|
-6 - +10 | дБм |
|
Выходная оптическая мощность
|
27 / 30 / 33 / 35 / 37 / 40 |
дБм |
|
Коэффициент шума
|
< 6 | дБ |
|
Неравномерность усиления
|
3 | дБ |
| Коэффициент поляризационной экстинкции (PER) | 23 (тип.), 20 (мин.) | дБ |
|
Контроль оптической мощности
|
Измерение оптической мощности входного и выходного сигнала |
пс |
|
Входная/выходная изоляция
|
> 35 | дБ |
|
Тип волокна
|
PM1550 | - |
|
Оптический коннектор
|
FC/APC | - |
|
Режимы управления
|
ACC / APC | - |
Электрические параметры и параметры окружающей среды

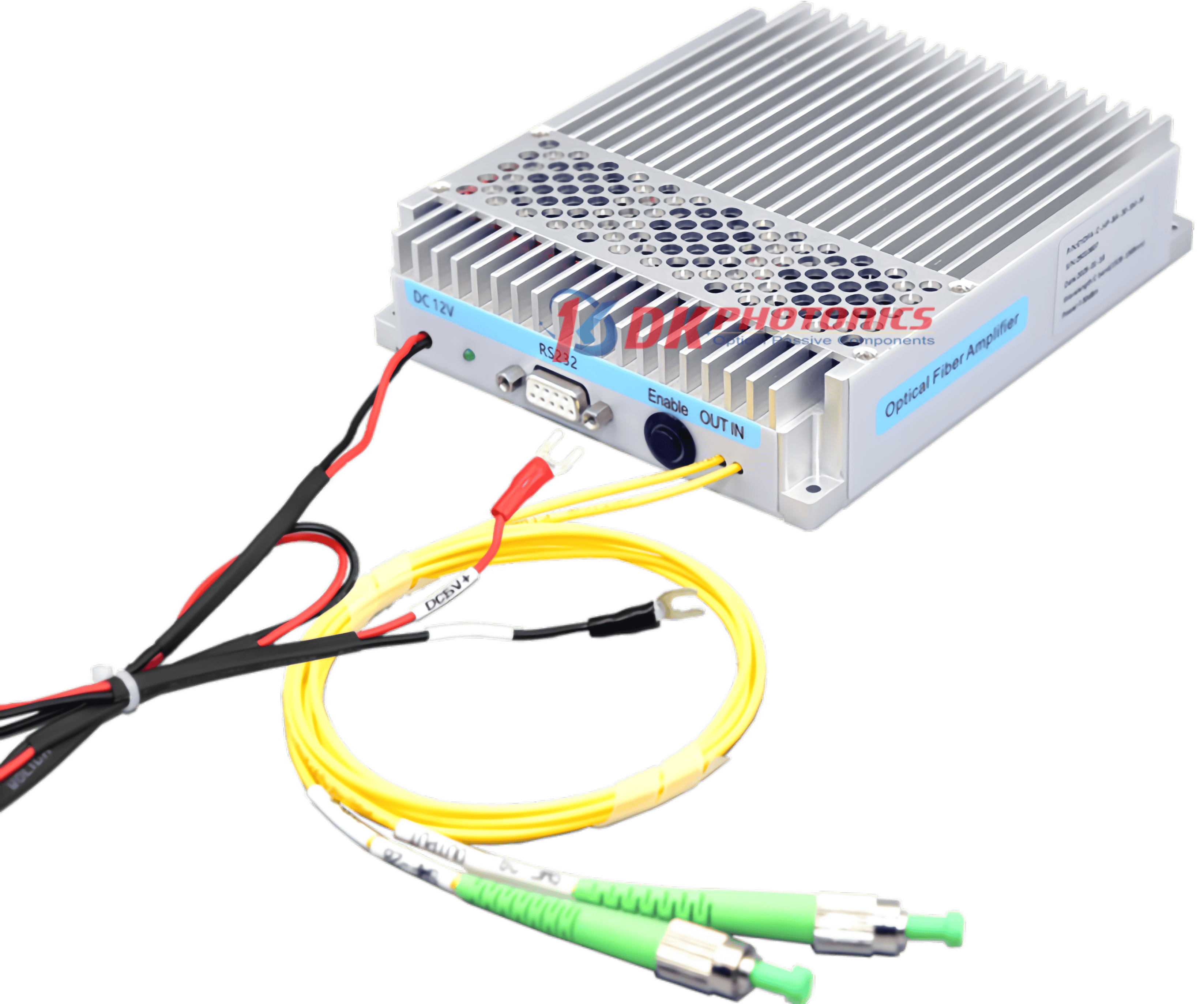

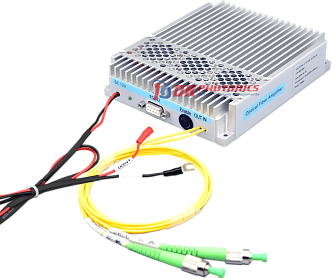

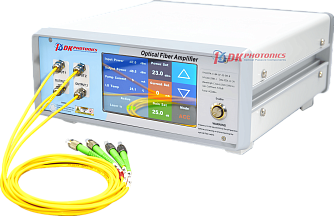

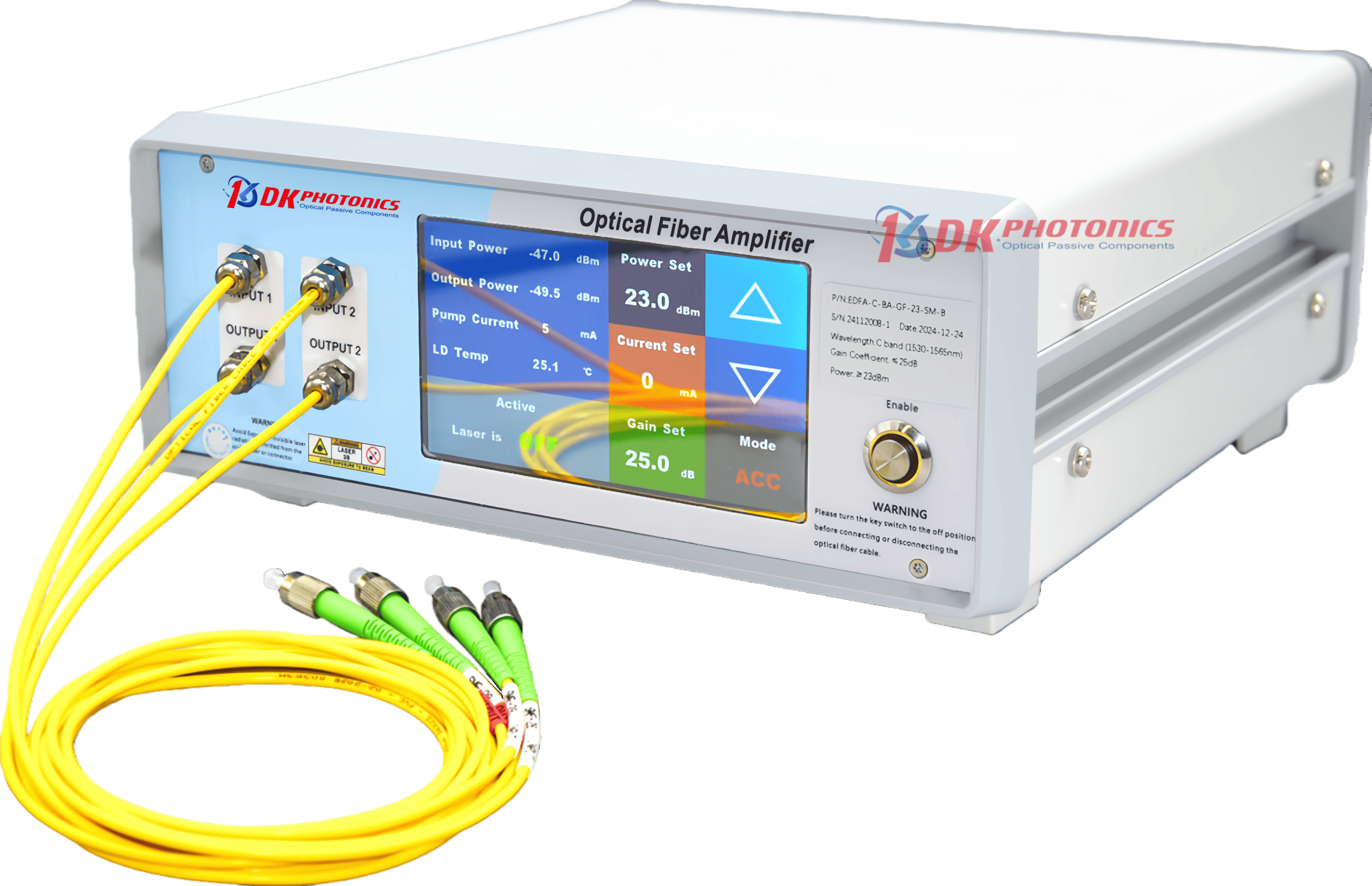

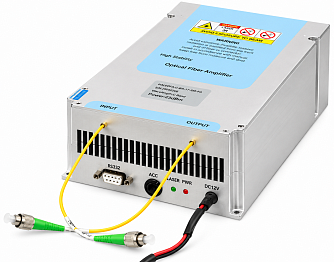

| Параметр | Настольная версия | Модуль | |
|---|---|---|---|
| Управление | Клавиши передней панели/RS232 | RS232 | |
| Интерфейс | DB9 | ||
| Источник питания | 100-240В (AC), <30 Вт | 5В (DC), <15 Вт | |
| Габариты, мм | 27/30 дБм | 260 х 320 х 120 | 125 х 150 х 20 |
| 33/35/37/40 дБм | 260 х 350 х 120 | 139 х 235 х 70 | |
| Рабочий диапазон температур | -5~+35°C | ||
| Относительный уровень влажности | 0~70% | ||
- Радиофотонные распределенные системы ВОЛС.
- Волоконно-оптические сети.
- Волоконные лазеры и сенсоры.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
| EDFA | L: L-диапазон | PH-BA: Усилитель типа BA (бустер) |
27: 27 дБм 30: 30 дБм 33: 33 дБм 35: 35 дБм 37: 37 дБм 40: 40 дБм |
PM: PM1550 |
M: модуль B: настольный |
| Модель | Описание | |
|---|---|---|
| EDFA-L-HP-BA-PM | Высокомощный волоконно-оптический усилитель EDFA. Требуется уточнить параметры. |
