SSP-EFA-OEM - волоконно-оптические усилители EDFA
- Диапазон длин волн 1529 - 1562 нм.
- Выходная оптическая мощность от 0 до 23 дБм.
- Диапазон мощности входного сигнала от -50 до +10 дБм.
- Случайная поляризация излучения.
- Коэффициент шума <5,5 дБ.
- Режимы управления: ACC, APC.

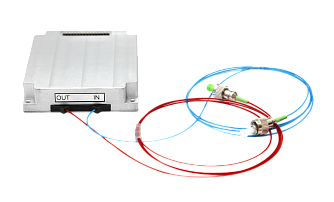

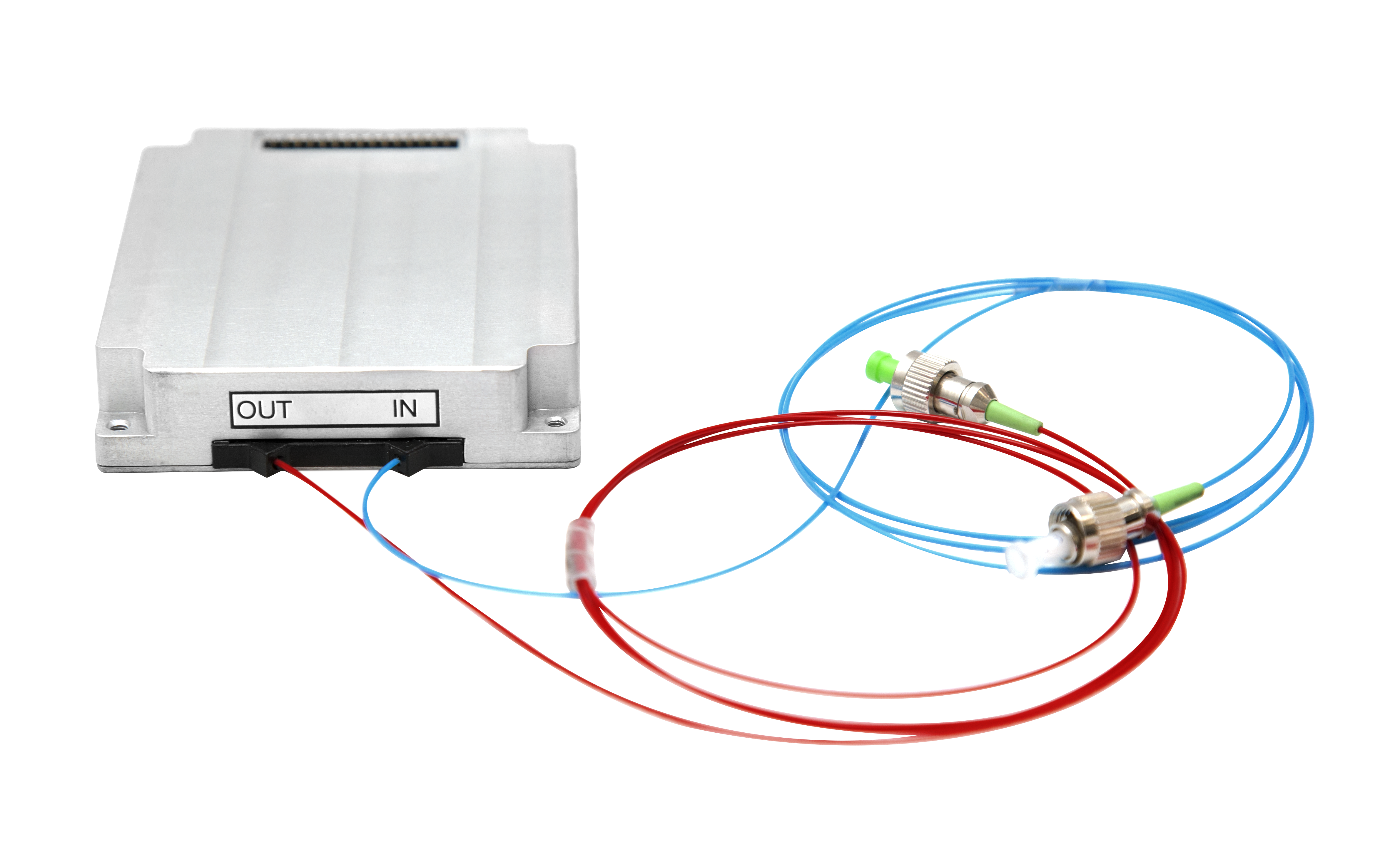

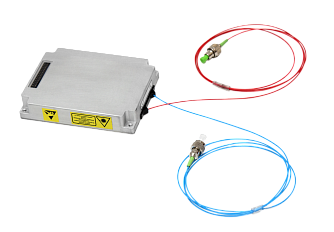

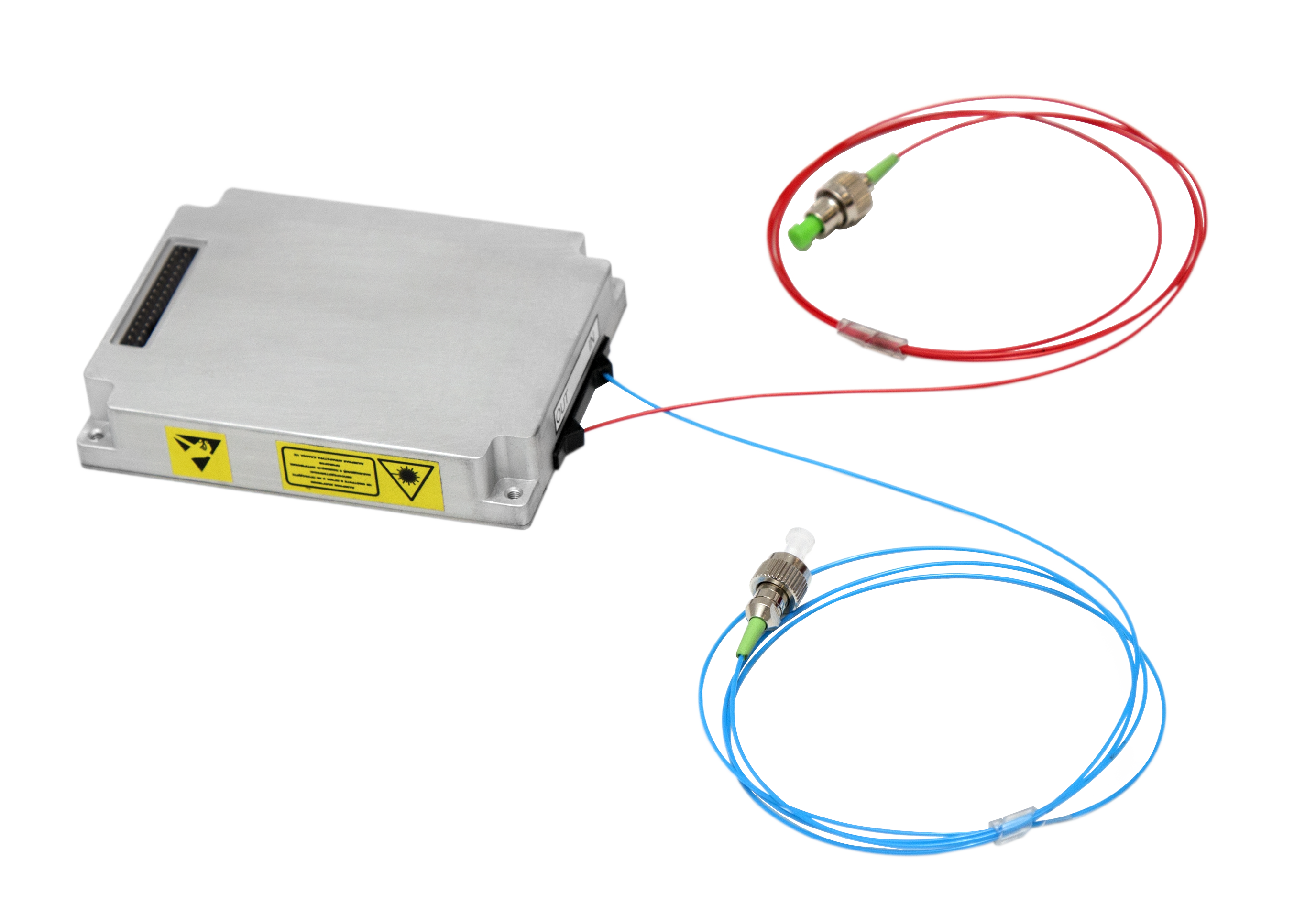

Оптический усилитель на основе легированного эрбием активного волокна SSP-EFA-OEM представляет собой встраиваемый модуль компактного исполнения. Усилитель предназначен для работы в C-диапазоне длин волн одномодового оптического волокна.
Коэффициент шума в оптимальном режиме работы обычно не превышает 5,5 дБ. Модуль имеет встраиваемое исполнение, что позволяет использовать усилитель в любой системе и согласовать работу с программным обеспечением всей системы.
По требованию заказчика возможна любая конфигурация оптического усилителя: рабочая полоса, максимальная выходная мощность, коэффициент усиления, функциональное назначение – предусилитель/усилитель мощности.
В комплект поставки может входить интерфейсная плата, позволяющая контролировать работу усилителя посредством стандартного интерфейса RS-232. По согласованию, возможно укомплектовать платой с другим стандартным интерфейсом.
Особенности:
- Низкий коэффициент шума.
- Низкий уровень входного сигнала.
- Стандартизованная система управления.
- IEC 61291-6-1.
- Возможность изменения конфигурации под конкретный проект.
- Высокая надежность.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Мин. | Макс. | ||
|
Рабочий диапазон
|
1529 | 1562 | нм |
|
Уровень входного сигнала
|
-50 |
10 | дБм |
|
Уровень выходного сигнала
|
0 | 23 | дБм |
|
Коэффициент шума
|
3,7 | 5,5 (при оптимизации параметров усилителя для работы с конкретным сигналом, уровень шума не более 4,2 дБ) | дБ |
|
Обратные потери
|
40 | дБ | |
|
Напряжение питания
|
3,00 | 5,25 | В |
|
Потребляемая мощность
|
17 | Вт | |
| Рабочая температура корпуса | 0 | 70 | °С |
|
Протокол управления
|
RS-232 LVTTL (9600 – 115200 бит/с) | ||
|
Габариты корпуса (Д×Ш×В) |
90×70×16,5 |
мм | |
|
Режимы работы
|
cтабилизация выходной мощности, ручной режим (стабилизация тока накачки) | ||
- Радиофотнные распределенные системы ВОЛС.
- Системы кабельного телевидения и FTTx сети.
- Метрологические системы тестирования оптических компонентов.
- Лидары.
- Атомное охлаждение.
- Квантовая оптика.
- Нелинейная оптика.
- Космическая связь.
EFA-FM 3 4 5 6 7 8 9 - 10 11 12 13 14 15
1 Тип усилителя
F: фиксированный КУ
2 Спектр усилителя
M: многоканальный с не выровненным спектром (поз. 6 определяет минимальный коэффициент усиления)
3 Функциональное назначение
P: предусилитель
L: линейный
B: усилитель мощности
4 Максимальная выходная мощность
05: 5 дБм
22: 22 дБм
ХХ: другое
5 Дополнительные порты: выходной монитор, служебный канал OSC 1510 нм или по запросу
0: без дополнительных портов
1: с портом выходного монитора
2: с портом служебного канала OSC (предусилитель - вывод на входе, усилитель мощности - ввод на передаче, линейный усилитель - вывод на входе, ввод на передаче
3: с портами выходного монитора и служебного канала OSC
ХХ: специальный
6 Минимальный коэффициент усиления или оптимальный коэффициент усиления (OFG) для EFA-FF…
05: 5 дБм
20: 20 дБм
ХХ: другое
7 Диапазон входной мощности
0: -20 - +10 дБм
1: -25 - +5 дБм
2: -32 - 0 дБм
3: -37 - -5 дБм
4: -40 - -10 дБм
5: -50 дБм, без мониторинга входной мощности
6: -50 дБм, без мониторинга входной мощности, без изолятора на входе
Х: специальный
8 Максимальный коэффициент усиления (для EFA-V… или номер канала для EFA-FS... (34: 193,4 ТГц); 00 - для EFA-FF…)
15: 15 Бм
30: 30 Бм
ХХ: другое
9 Модификация
0: стандарт
Х: специальная
10 Длина выводов
05: 0,5 м
10: 1,0 м
15: 1,5 м
ХХ: другое
11 Тип буфера
L: свободный буфер 900 мкм
Х: специальный
12 Тип коннектора на входе
F: FC
L: LC
S: SC
Х: специальный
13 Тип полировки коннектора на входе
U: UPC
A: APC
14 Тип коннектора на выходе
F: FC
L: LC
S: SC
Х: специальный
15 Тип полировки коннектора на выходе
U: UPC
A: APC
| Модель | Описание | |
|---|---|---|
| SSP-EFA-FMP-OEM | Волоконно-оптические усилители EDFA с выровненным спектром. Диапазон длин волн 1527,2 - 1563,8 нм. Требуется уточнить параметры. |
