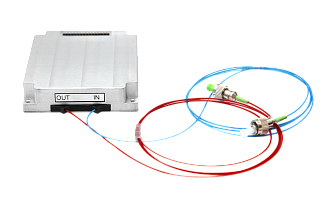

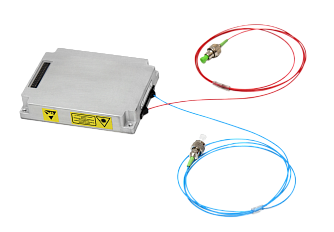

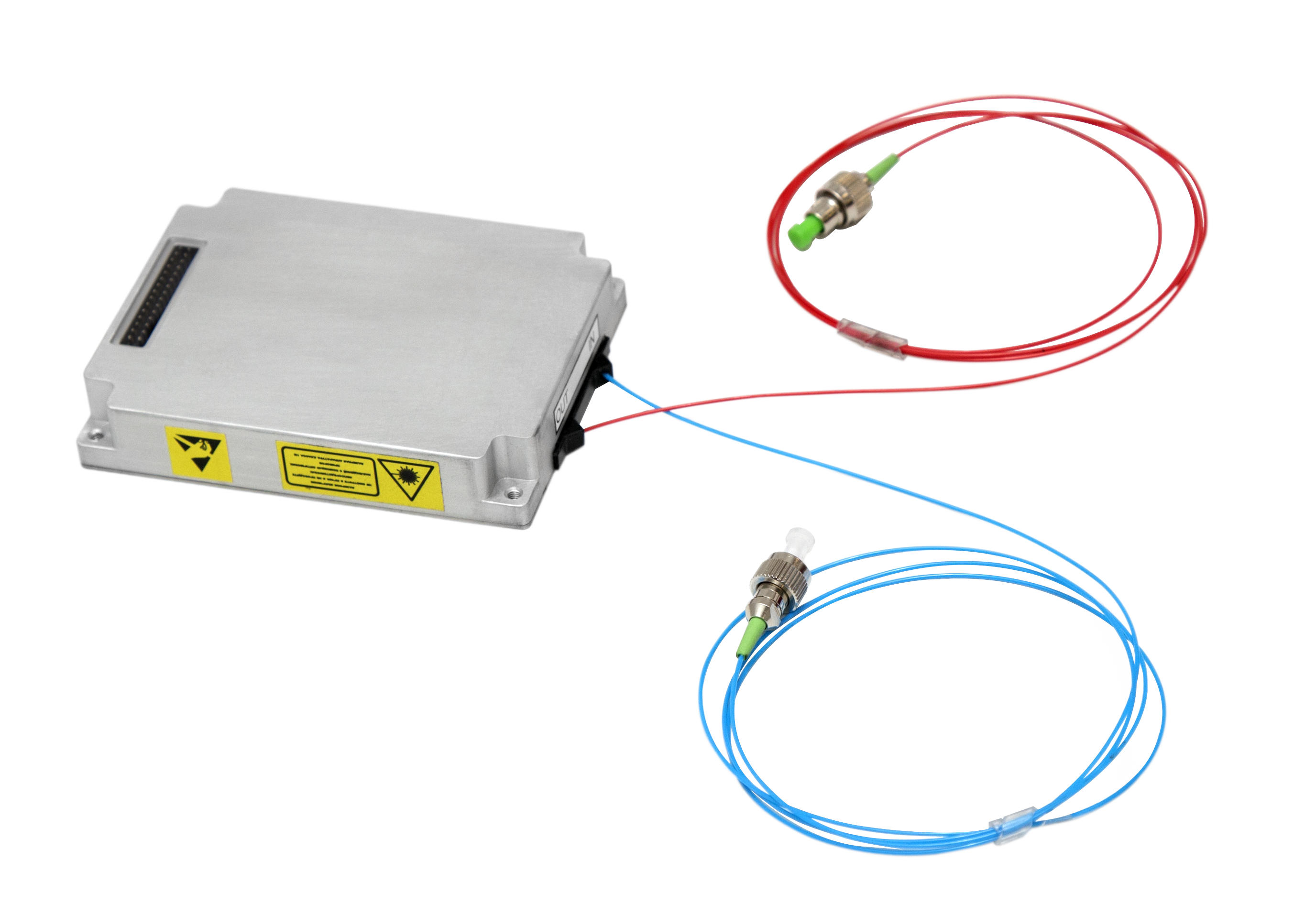

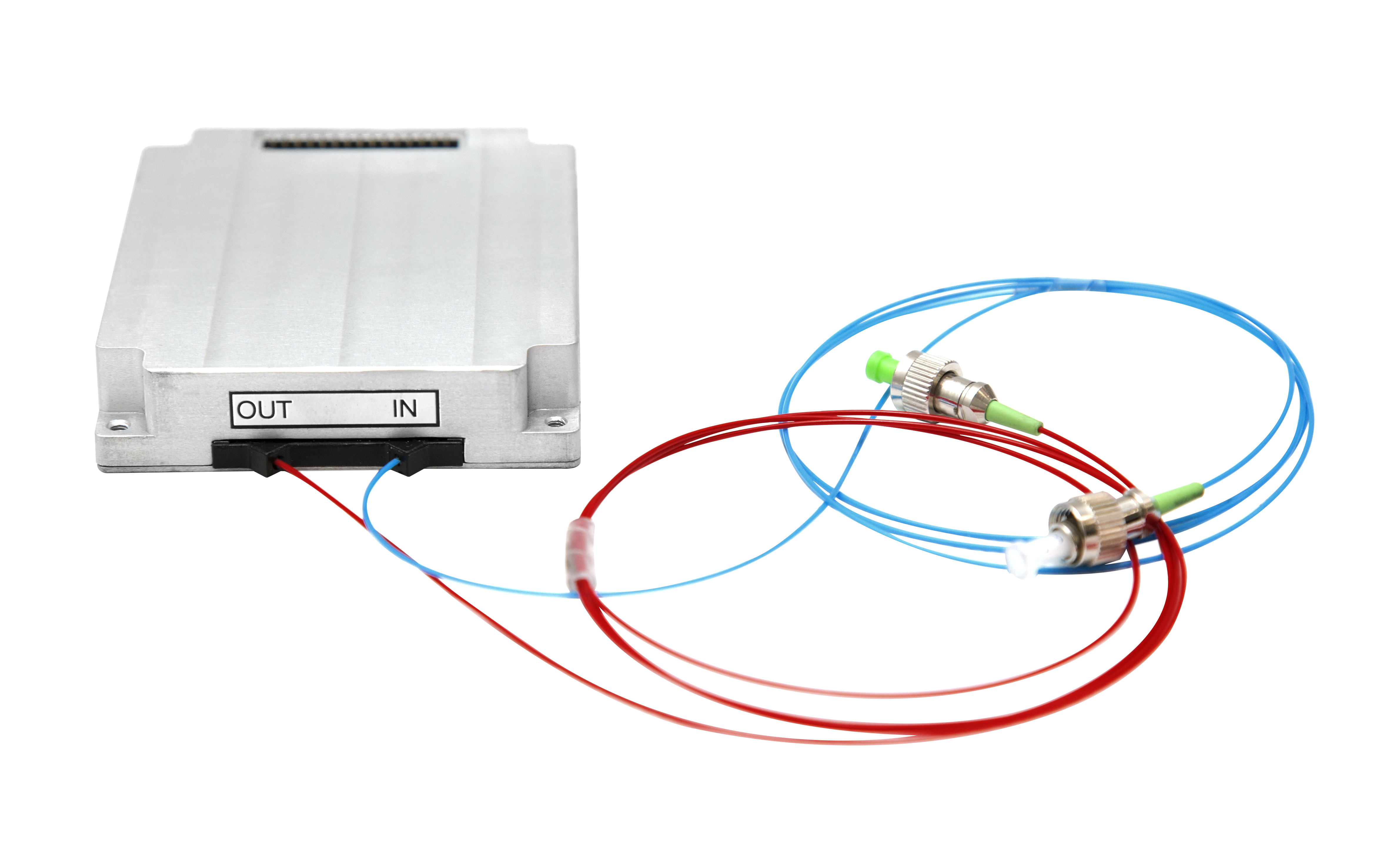

SSP-EFA-VF-OEM - волоконно-оптические усилители EDFA с перестраиваемым коэффициентом усиления
- Диапазон длин волн 1527,2 - 1565,5 нм.
- Выходная оптическая мощность до 22 дБм.
- Диапазон мощности входного сигнала от -40 до 10 дБм.
- Случайная поляризация излучения.
- Коэффициент шума <12,5 дБ.
- Режимы управления: ACC, APC.
Оптический усилитель на основе легированного эрбием активного волокна SSP-EFA-VF-OEM с перестраиваемым коэффициентом усиления представляет собой встраиваемый модуль компактного исполнения. Усилитель предназначен для работы в C-диапазоне длин волн одномодового оптического волокна. Обеспечивает равномерное усиление в С-диапазоне при оптимальных шумовых параметрах и широком динамическом диапазоне коэффициента усиления.
Усилитель может быть использован во всех сегментах телекоммуникационных сетей. Применяется в качестве бустера, линейного усилителя и предусилителя в системах связи.
В зависимости от применения возможны конфигурации с оптимизированными параметрами усилителя: рабочая полоса, максимальная выходная мощность, коэффициент усиления, уровень мощности сигнала на входе усилителя.
В комплект поставки может входить интерфейсная плата, позволяющая контролировать работу усилителя посредством стандартного интерфейса RS-232. По согласованию, возможно укомплектовать платой с другим стандартным интерфейсом.
Особенности:
- Низкий коэффициент шума.
- Низкий уровень входного сигнала.
- Динамический диапазон усиления до 16 дБ.
- Малая неравномерность спектра сигнала.
- Стандартизованная система управления.
- IEC 61291-6-1.
- Возможность изменения конфигурации под конкретный проект.
- Высокая надежность.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| Мин. | Тип. | Макс. | ||
|
Рабочий диапазон
|
1527,2 | 1565,5 | нм | |
|
Уровень входного сигнала
|
- 40 |
+10 | дБм | |
|
Уровень выходного сигнала
|
|
22 | дБм | |
|
Регулировка коэффициента усиления
|
|
15 |
|
дБ |
|
Коэффициент шума
|
5,5 | 4 | 12,5 | дБ |
|
Обратные потери
|
40 | дБ | ||
|
Напряжение питания
|
3,00 | 5,25 | В | |
|
Потребляемая мощность
|
9 | 17 | Вт | |
|
Рабочая температура
|
0 |
70 |
°С |
|
|
Протокол управления
|
RS-232 (9600 – 115200 бит/с) |
|||
|

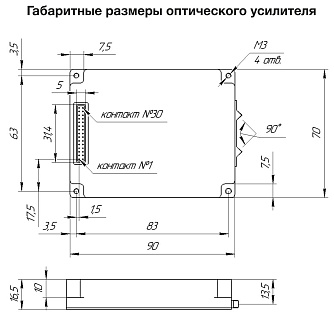

Габариты
|
90 х 70 х 16,5 |
мм | ||
- Магистральные сети с DWDM мультиплексированием.
- Многокаскадные системы усиления оптического сигнала.
- Системы ROADM.
- Метрологические системы тестирования оптических компонентов.
- Космическая связь.
- Системы связи с высокой пропускной способностью.
EFA-VF 3 4 5 6 7 8 9 - 10 11 12 13 14 15
1 Тип усилителя
V: перестраиваемый КУ (поз. 6 и 8 определяют диапазон перестройки КУ)
2 Спектр усилителя
F: выровненный спектр
3 Функциональное назначение
P: предусилитель
L: линейный
B: усилитель мощности
4 Максимальная выходная мощность
05: 5 дБм
22: 22 дБм
ХХ: другое
5 Дополнительные порты: выходной монитор, служебный канал OSC 1510 нм или по запросу
0: без дополнительных портов
1: с портом выходного монитора
2: с портом служебного канала OSC (предусилитель - вывод на входе, усилитель мощности - ввод на передаче, линейный усилитель - вывод на входе, ввод на передаче
3: с портами выходного монитора и служебного канала OSC
ХХ: специальный
6 Минимальный коэффициент усиления или оптимальный коэффициент усиления (OFG) для EFA-FF…
05: 5 дБм
20: 20 дБм
ХХ: другое
7 Диапазон входной мощности
0: -20 - +10 дБм
1: -25 - +5 дБм
2: -32 - 0 дБм
3: -37 - -5 дБм
4: -40 - -10 дБм
5: -50 дБм, без мониторинга входной мощности
6: -50 дБм, без мониторинга входной мощности, без изолятора на входе
Х: специальный
8 Максимальный коэффициент усиления (для EFA-V… или номер канала для EFA-FS... (34: 193,4 ТГц); 00 - для EFA-FF…)
15: 15 Бм
30: 30 Бм
ХХ: другое
9 Модификация
0: стандарт
Х: специальная
10 Длина выводов
05: 0,5 м
10: 1,0 м
15: 1,5 м
ХХ: другое
11 Тип буфера
L: свободный буфер 900 мкм
Х: специальный
12 Тип коннектора на входе
F: FC
L: LC
S: SC
Х: специальный
13 Тип полировки коннектора на входе
U: UPC
A: APC
14 Тип коннектора на выходе
F: FC
L: LC
S: SC
Х: специальный
15 Тип полировки коннектора на выходе
U: UPC
A: APC
| Модель | Описание | |
|---|---|---|
| SSP-EFA-VF-OEM | Волоконно-оптический усилитель EDFA с перестраиваемым коэффициентом усиления. Диапазон длин волн 1527,2 - 1565,5 нм. Требуется уточнить параметры. |
