SSP-EFA-VF - эрбиевые усилители (EDFA) оптического сигнала с перестраиваемым коэффициентом усиления

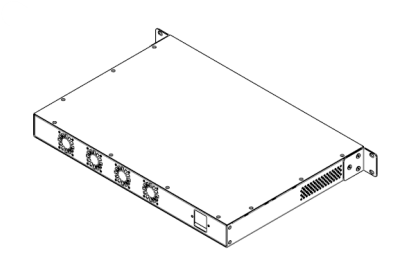

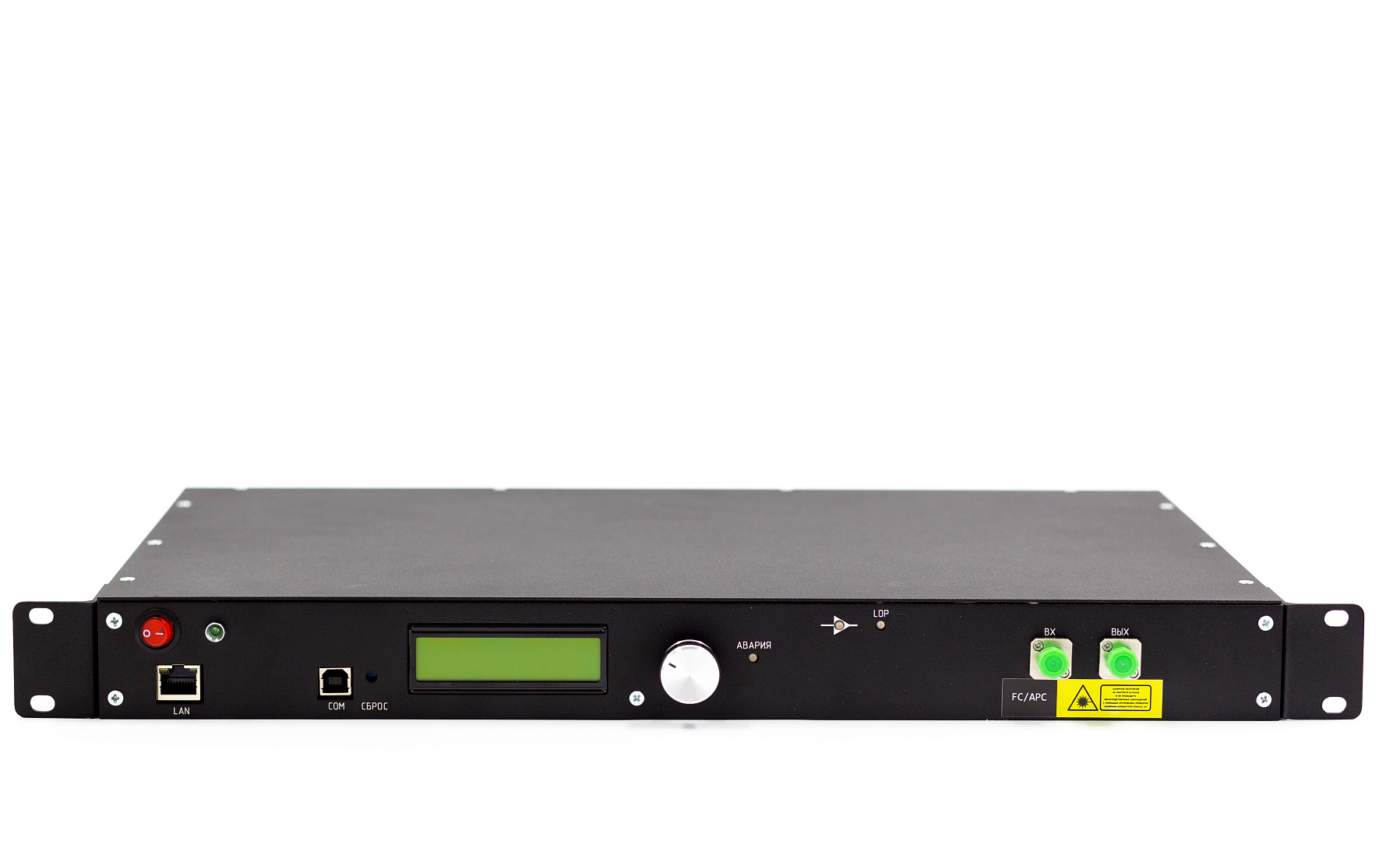

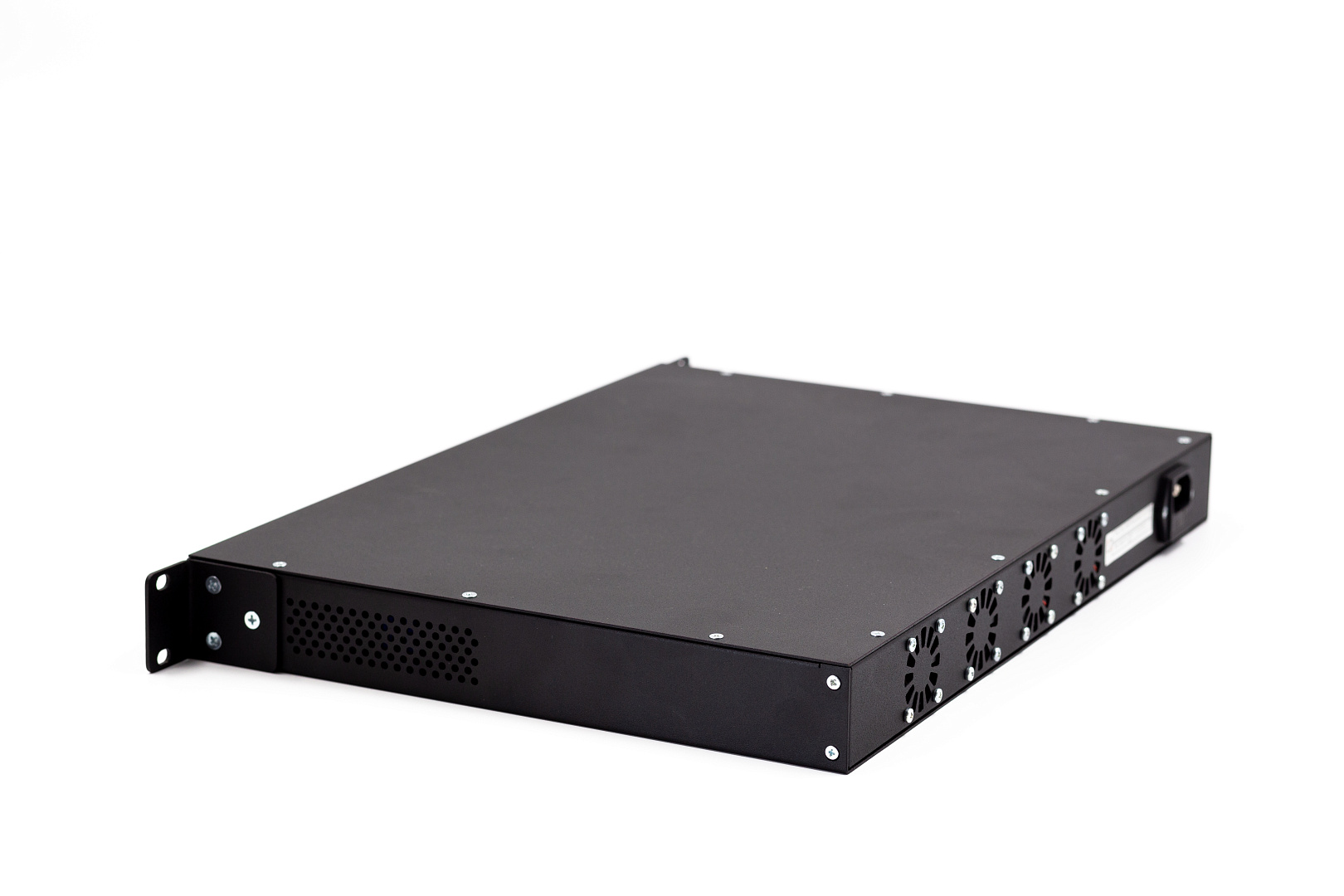

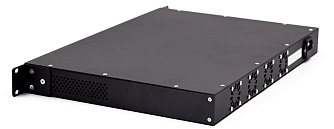

SSP-EFA-VF - оптический усилитель EDFA на основе легированного эрбием активного волокна с перестраиваемым коэффициентом усиления. Выполнен в форм-факторе 1U под 19” стойку.
- Диапазон длин волн 1527,2 - 1565,5 нм.
- Выходная оптическая мощность до 22 дБм.
- Диапазон мощности входного сигнала от -40 до +10 дБм.
- Коэффициент шума <5,5 дБ.
Оптический усилитель на основе легированного эрбием активного волокна SSP-EFA-VF представляет собой встраиваемый модуль компактного исполнения. Усилитель предназначен для работы в C-диапазоне длин волн одномодового оптического волокна.
Коэффициент шума в оптимальном режиме работы обычно не превышает 4,2 дБ. Оптический усилитель выполнен в форм-факторе 1U под 19” стойку. Управление может осуществляться через стандартные интерфейсы USB, RS232 или Ethernet. В вариантном исполнении могут быть добавлены ЖКИ и органы ручного управления. В состав крейта может быть включено до 4 независимых усилительных модуля различных серий и конфигураций.
Особенности:
- Низкий коэффициент шума.
- Низкий уровень входного сигнала.
- Управление через протокол SNMP.
- Возможность изменения конфигурации под конкретный проект.
- Высокая надежность.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Мин. | Макс. | ||
|
Рабочий диапазон
|
1527,2 | 1565,5 | нм |
|
Уровень входного сигнала
|
-40 |
10 | дБм |
|
Уровень выходного сигнала
|
0 | 22 | дБм |
| Регулировка коэффициента усиления | тип. 15 | дБ | |
|
Коэффициент шума
|
4,0 | 12,5 (при оптимизации параметров усилителя для работы с конкретным сигналом, уровень шума не более 5,5 дБ) | дБ |
|
Обратные потери
|
40 | дБ | |
|
Питание
|
220/50 |
В/Гц | |
|
Потребляемая мощность
|
9 | 65 | Вт |
| Рабочая температура корпуса | 0 | 70 | °С |
|
Протокол управления
|
USB, RS232 LVTTL (9600 – 115200 бит/с), Ethernet (SNMP) |
||
|

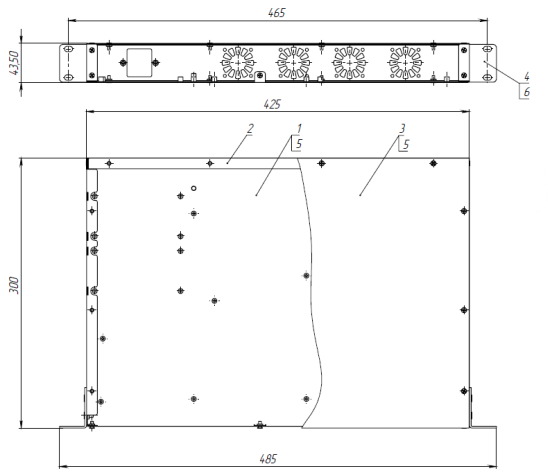

Габариты корпуса (Д×Ш×В) |
485×300×42,5 |
мм | |
- Оптоволоконные сети FTTx с DWDM мультиплексированием.
- Магистральные линии связи.
- Радиофотонные распределенные системы ВОЛС.
- Многокаскадные системы усиления оптического сигнала.
- В системах ROADM.
- Метрологические системы тестирования оптических компонентов.
- Системы связи с высокой пропускной способностью 4G и 5G.
- Космическая связь.
Формирование артикула
EFA- VF 3 4 5 6 7 8 9 - 10 11
1 Тип усилителя
V: перестраиваемый КУ (поз. 6 и 8 определяют диапазон перестройки КУ)
2 Спектр усилителя
F: выровненный спектр
3 Функциональное назначение
P: предусилитель
L: линейный
B: усилитель мощности
4 Максимальная выходная мощность
05: 5 дБм
22: 22 дБм
ХХ: другое
5 Дополнительные порты: выходной монитор, служебный канал OSC 1510 нм или по запросу
0: без дополнительных портов
1: с портом выходного монитора
2: с портом служебного канала OSC (предусилитель - вывод на входе, усилитель мощности - ввод на передаче, линейный усилитель - вывод на входе, ввод на передаче
3: с портами выходного монитора и служебного канала OSC
ХХ: специальный
6 Минимальный коэффициент усиления или оптимальный коэффициент усиления (OFG) для EFA-FF…
05: 5 дБм
20: 20 дБм
ХХ: другое
7 Диапазон входной мощности
0: -20 - +10 дБм
1: -25 - +5 дБм
2: -32 - 0 дБм
3: -37 - -5 дБм
4: -40 - -10 дБм
5: -50 дБм, без мониторинга входной мощности
6: -50 дБм, без мониторинга входной мощности, без изолятора на входе
Х: специальный
8 Максимальный коэффициент усиления (для EFA-V… или номер канала для EFA-FS... (34: 193,4 ТГц); 00 - для EFA-FF…)
15: 15 Бм
30: 30 Бм
ХХ: другое
9 Модификация
0: стандарт
Х: специальная
10 Тип коннекторов
F: FC
L: LC
S: SC
Х: специальный
11 Тип полировки коннектора на входе
L: UPC
Х: APC
EFA- VF 3 4 5 6 7 8 9 - 10 11
1 Тип усилителя
V: перестраиваемый КУ (поз. 6 и 8 определяют диапазон перестройки КУ)
2 Спектр усилителя
F: выровненный спектр
3 Функциональное назначение
P: предусилитель
L: линейный
B: усилитель мощности
4 Максимальная выходная мощность
05: 5 дБм
22: 22 дБм
ХХ: другое
5 Дополнительные порты: выходной монитор, служебный канал OSC 1510 нм или по запросу
0: без дополнительных портов
1: с портом выходного монитора
2: с портом служебного канала OSC (предусилитель - вывод на входе, усилитель мощности - ввод на передаче, линейный усилитель - вывод на входе, ввод на передаче
3: с портами выходного монитора и служебного канала OSC
ХХ: специальный
6 Минимальный коэффициент усиления или оптимальный коэффициент усиления (OFG) для EFA-FF…
05: 5 дБм
20: 20 дБм
ХХ: другое
7 Диапазон входной мощности
0: -20 - +10 дБм
1: -25 - +5 дБм
2: -32 - 0 дБм
3: -37 - -5 дБм
4: -40 - -10 дБм
5: -50 дБм, без мониторинга входной мощности
6: -50 дБм, без мониторинга входной мощности, без изолятора на входе
Х: специальный
8 Максимальный коэффициент усиления (для EFA-V… или номер канала для EFA-FS... (34: 193,4 ТГц); 00 - для EFA-FF…)
15: 15 Бм
30: 30 Бм
ХХ: другое
9 Модификация
0: стандарт
Х: специальная
10 Тип коннекторов
F: FC
L: LC
S: SC
Х: специальный
11 Тип полировки коннектора на входе
L: UPC
Х: APC
| Модель | Описание | |
|---|---|---|
| SSP-EFA-VF | Эрбиевый усилитель (EDFA) оптического сигнала с перестраиваемым коэффициентом усиления. Рабочий диапазон длин волн 1527,2 - 1565,5 нм. |
