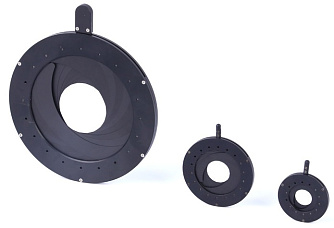

APID - регулируемые ирисовые диафрагмы
APID - серия регулируемых ирисовых диафрагм, размер центрального отверстия которых можно плавно регулировать.
- Две серии диафрагм - стандартные ирисовые диафрагмы и ирисовые диафрагмы с нулевой апертурой.
- Диаметр апертуры - 1,5-42 мм / 0-100 мм.
- Материал - алюминиевый сплав и сталь.
Производитель: EV
Устройство имеет плавно регулируемое центральное отверстие, которое пропускает определенные частоты спектра, в то время как другие частоты блокируются, тем самым изменяя частоту изображения. Регулируемая диафрагма серии APID состоит из нескольких дугообразных лопастей.
Стандартные ирисовые диафрагмы:

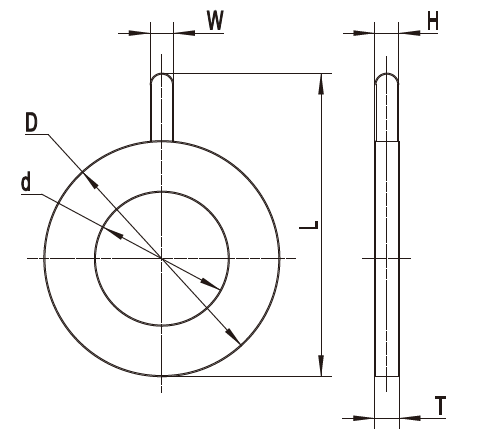

| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | APID12-1 | APID22-1 | APID25-1 | APID42-1 |
|
|
Диаметр апертуры
|
Ø1,5 - Ø12 | Ø1,5 - Ø22 | Ø1,5 - Ø25 | Ø2,5 - Ø42 | мм |
|
Внешний диаметр
|
Ø19,5 | Ø33 | Ø37 | Ø58 | мм |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|||
|
Материал лепестка
|
сталь |
|
|||
|
Количество лепестков
|
11 | 14 | 13 | 18 |
|
|
Диаметр ручки
|
Ø1,5 | Ø3 | мм | ||
|
Общая высота
|
23 | 45,5 | 49 | 70 | мм |
|
Общая толщина
|
5 | 5,5 | 6,6 | мм | |
|
Вес
|
7 | 20 | 25 | 40 | г |
Ирисовые диафрагмы с нулевой апертурой:
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | APID25Z | APID42Z | APID50Z | APID100Z |
|
|
Диаметр апертуры
|
0 - Ø25 | 0 - Ø42 | 0 - Ø50 | 0 - Ø100 | мм |
|
Внешний диаметр
|
Ø44,5 | Ø64,5 | Ø78 | Ø142 | мм |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|||
|
Материал лепестка
|
сталь |
|
|||
|
Количество лепестков (двухслойные)
|
2х7 | 2х9 | 2х10 |
|
|
|
Диаметр ручки
|
4,5х4,5 | 5х4,5 | 15х4,5 | мм | |
|
Общая высота
|
57 | 81 | 98 | 168 | мм |
|
Общая толщина
|
4,5 | 5 | 5,2 | 7,6 | мм |
|
Вес
|
35 | 50 | 60 | 180 | г |
