APIDXX-GD - держатели ирисовых диафрагм

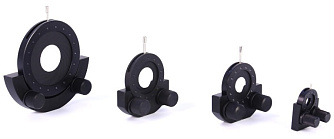

Два типа держателей для регулируемой ирисовой диафрагмы APID.
- Серия держателей APID-GD - открытый держатель в форме полумесяца с двумя фиксирующими маховичками.
- Серия держателей APID-AGD - закрытый держатель со шкалой, в который устанавливается диафрагма.
- Материал - алюминиевый сплав.
- Ирисовая диафрагма в комплект не входит.
Производитель: EV
Держатели для ирисовых диафрагм APID имеют два варианта исполнения: APID-GD - открытый держатель в форме полумесяца с двумя фиксирующими маховичками и APID-AGD - закрытый держатель, в который устанавливается диафрагма. APID-AGD также имеет шкалу отсчета для удобства перемещения рычажка ирисовой диафрагмы, но она не несет в себе точной информации о диаметре апертуры диафрагмы, так как не имеет зависимости между диаметром апертуры и шкалой.

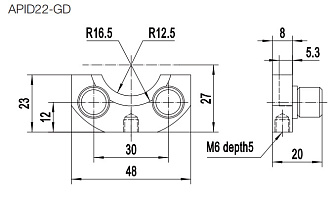

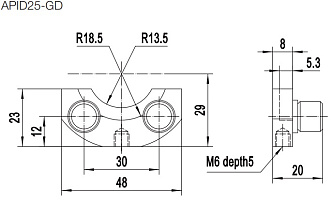

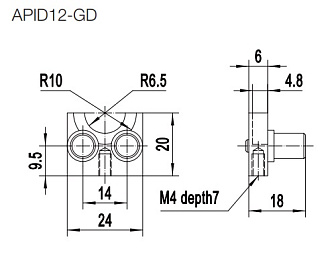

Серия APIDXX-GD:
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | APID12-GD | APID22-GD | APID25-GD | APID42-GD |
|
|
Модель ирисовой диафрагмы
|
APID12-1 | APID22-1 | APID25-1 | APID42-1 |
|
|
Высота оптического центра
|
20 | 27 | 29 | 39 | мм |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|||
|
Общая высота
|
20 | 23 | 34 | мм | |
|
Общая ширина
|
24 | 48 | 78,5 | мм | |
|
Общая толщина
|
18 | 20 | 22 | мм | |
|
Монтажное отверстие
|
М4 | М6 |
|
||
|
Вес
|
8,5 | 22,5 | 21,5 | 38,5 | г |
Серия APIDХХ-AGD:
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | APID12-AGD | APID22-AGD | APID25-AGD | APID42-AGD |
|
|
Модель ирисовой диафрагмы
|
APID12-1 | APID22-1 | APID25-1 | APID42-1 |
|
|
Диапазон шкалы
|
±60 | ° | |||
|
Высота оптического центра
|
15,3 | 22 | 24 | 34,5 | мм |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|||
|
Диаметр кольца
|
Ø25,5 | Ø39 | Ø43 | Ø64 | мм |
|
Диаметр контура ирисовой диафрагмы
|
Ø19,5 | Ø33 | Ø37 | Ø58 | мм |
|
Ширина ножки
|
8 | 12 | мм | ||
|
Максимальный диаметр диафрагмы
|
Ø12 | Ø22 | Ø25 | Ø42 | мм |
|
Общая высота
|
28 | 41,5 | 45,5 | 66,5 | мм |
|
Ширина открытого разреза сверху
|
2,5 | 3 | мм | ||
|
Общая толщина
|
7 | 9 | мм | ||
|
Монтажное отверстие
|
М4 | М6 |
|
||
|
Вес
|
5 | 11 | 12,5 | 21 | г |
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | APID25Z-AGD | APID42Z-AGD | APID50Z-AGD | APID100Z-AGD |
|
|
Модель ирисовой диафрагмы
|
APID25Z | APID42Z | APID50Z | APID100Z |
|
|
Диапазон шкалы
|
±60 | ° | |||
|
Высота оптического центра
|
30 | 40 | 48 | 80 | мм |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|||
|
Диаметр кольца
|
Ø52 | Ø72 | Ø86 | Ø150 | мм |
|
Диаметр контура ирисовой диафрагмы
|
Ø44,5 | Ø64,5 | Ø78,5 | Ø142,5 | мм |
|
Ширина ножки
|
16 | 20 | 30 | мм | |
|
Максимальный диаметр диафрагмы
|
Ø25 | Ø42 | Ø50 | Ø100 | мм |
|
Общая толщина
|
8 | 10 | мм | ||
|
Общая высота
|
56 | 76 | 91 | 155 | мм |
|
Толщина верхней части
|
2 | мм | |||
|
Монтажное отверстие
|
М6 |
|
|||
|
Вес
|
17 | 25 | 35 | 90 | г |
