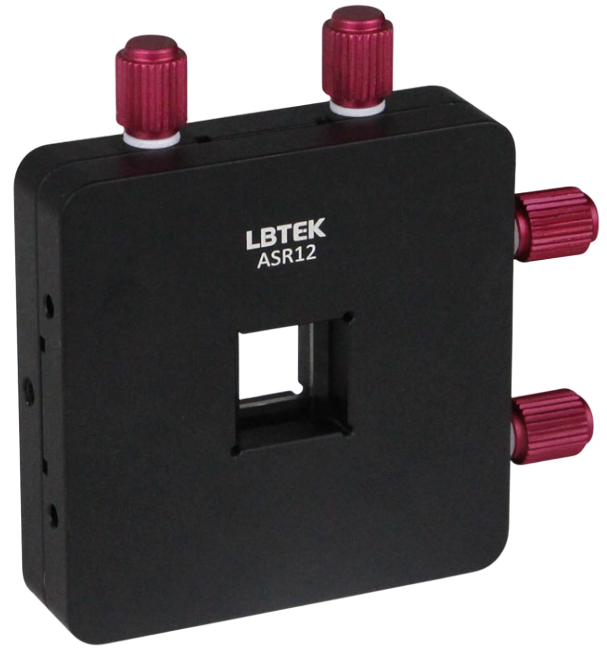

ASR12 - регулируемая квадратная оптическая щель

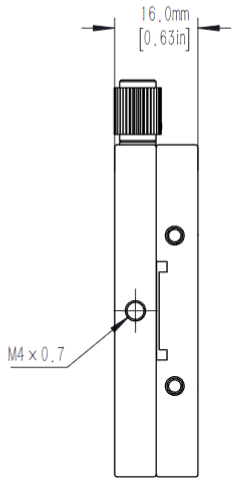

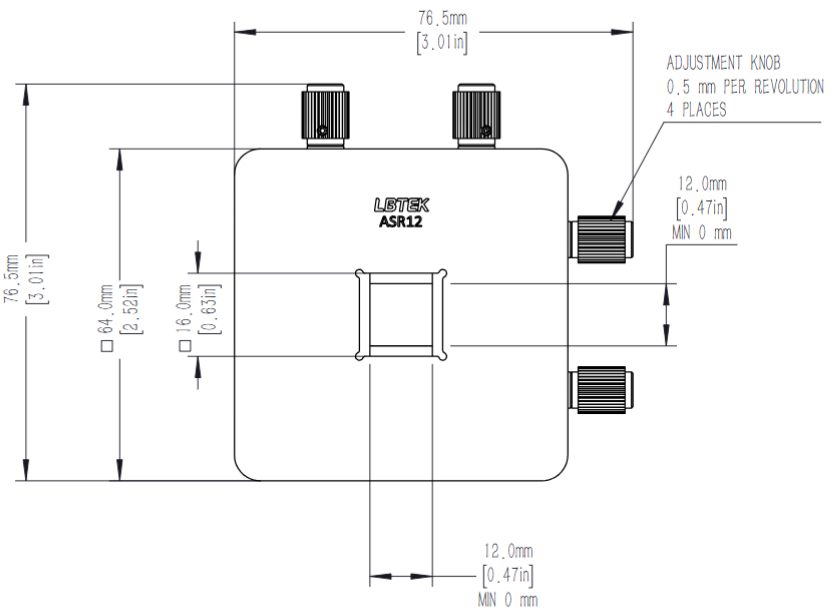

Регулируемая щель ASR12 оснащена резьбовым отверстием M4 в основании. Размер щели настраивается с помощью четырёх независимых регулировочных винтов, каждый из которых управляет одним лезвием щели в диапазоне от 0 до 6 мм. Полный оборот регулировочного винта соответствует перемещению на 0,5 мм. В совокупности четыре регулировочных винта позволяют точно настроить длину и ширину квадратной щели от 0 до 12 мм.

В полностью закрытом состоянии теоретическая ширина щели составляет 0 мм. Однако из-за допусков на обработку и сборку может оставаться зазор 0,02–0,05 мм. Используется износостойкая инструментальная сталь с чернёным покрытием для минимизации паразитных бликов. Соприкасающиеся кромки лезвий шлифуются для обеспечения гладкости и отсутствия заусенцев.

Примечание: Если после длительного использования на кромках лезвий появятся заусенцы или неровности, аккуратно протрите их спиртом. Регулируйте только в пределах указанного диапазона.
