SHx-25 - моторизированные затворы
- Апертура: 12,7 или 25,4 мм.
- Максимальная рабочая частота: 25 или 20 Гц.
- Высокочастотная работа, низкий уровень шума.
- Время срабатывания при закрытии: ≤10 мс.
- Настраиваемая инициализация для открытия/закрытия затвора.
Производитель: LBTEK
Моторизированные затворы SHx-25 - это устройства, управляемые импульсным двигателем, с временем отклика порядка миллисекунд. По умолчанию затвор находится в закрытом состоянии. При получении управляющего импульса высокого уровня затвор открывается, при снижении уровня сигнала – закрывается. Датчик Холла определяет положение створки затвора внутри корпуса и передает информацию о её состоянии. При подключении к компьютеру можно проверить, работает ли затвор с заданной частотой. Затвор может быть подключён к контроллеру MSC (приобретается отдельно) с помощью кабеля управления.
Затворы имеют резьбовые отверстия M4 сбоку и снизу корпуса для установки оптических стержней.

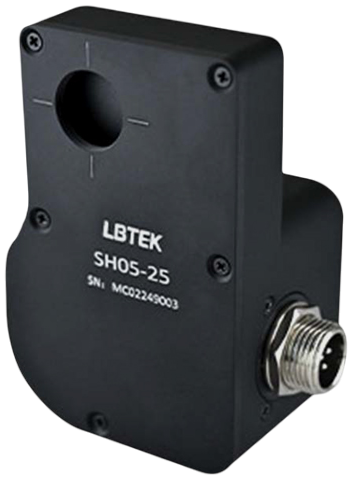

- Модель SH05-25: обе стороны апертуры имеют внутреннюю резьбу SM05 (0.535"-40), совместимую с тубусами SM05; уровень шума при работе ниже фонового.

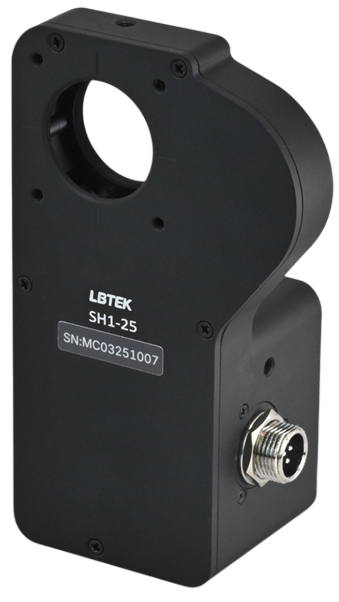

- Модель SH1-25: обе стороны апертуры имеют внутреннюю резьбу SM1 (1,035"-40), совместимую с тубусами SM1. Кроме того, SH1-25 имеет четыре резьбовых отверстия M3 с каждой стороны апертуры, что позволяет устанавливать каркасные системы 30 мм.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Модель | SH05-25 | SH1-25 | |
| Материал створки | 6061-T6 | ||
| Минимальное время экспозиции | ≤10 | мс | |
| Начальное состояние | Закрытое (настраивается) | ||
| Срок службы | 1 000 000 | циклов | |
| Рабочая температура | от 5 до 40 | °C | |
| Температура хранения | от -10 до 60 | °C | |
| Тип разъёма | GX12-6PIN (штекер) | ||
| Апертура | 12,7 | 25,4 | мм |
| Максимальная рабочая частота | 25 | 20 | Гц |
| Толщина створки | 0,6 | 0,8 | мм |
| Уровень управляющего импульсного напряжения | от 5 до 9 | от 12 до 24 | В |
| Частота импульсов и скважность по умолчанию | 100 кГц, 9 В, 80% | 100 кГц, 12 В, 80% | |
| Тип монтажных отверстий | M4 |
M4 для оптических стержней, M3 для каркасных систем |
|
| Сопротивление катушки | 13 | 115 | Ом |
| Тип центрального резьбового отверстия | SM05 | SM1 | |

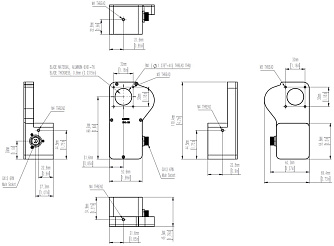

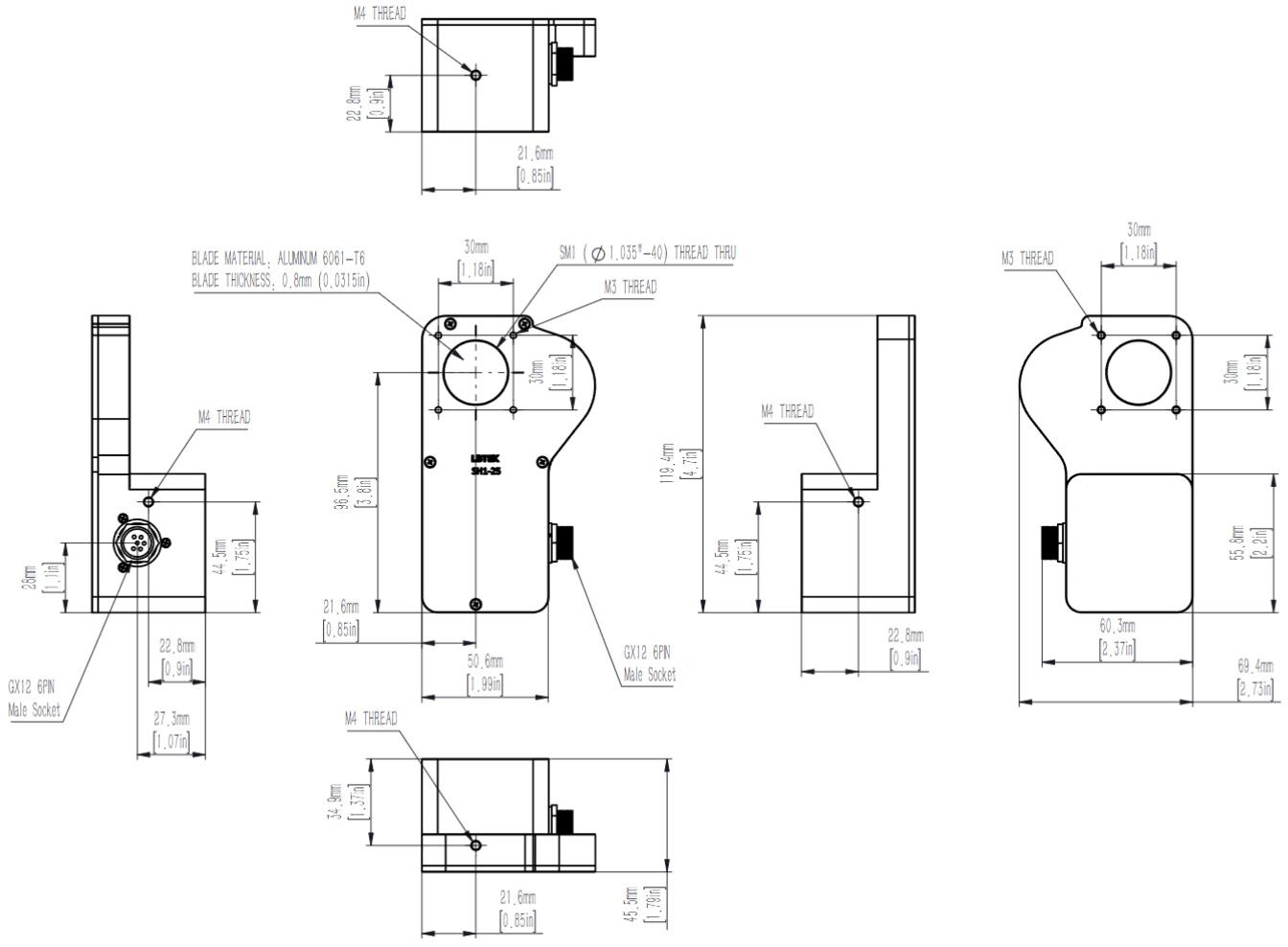

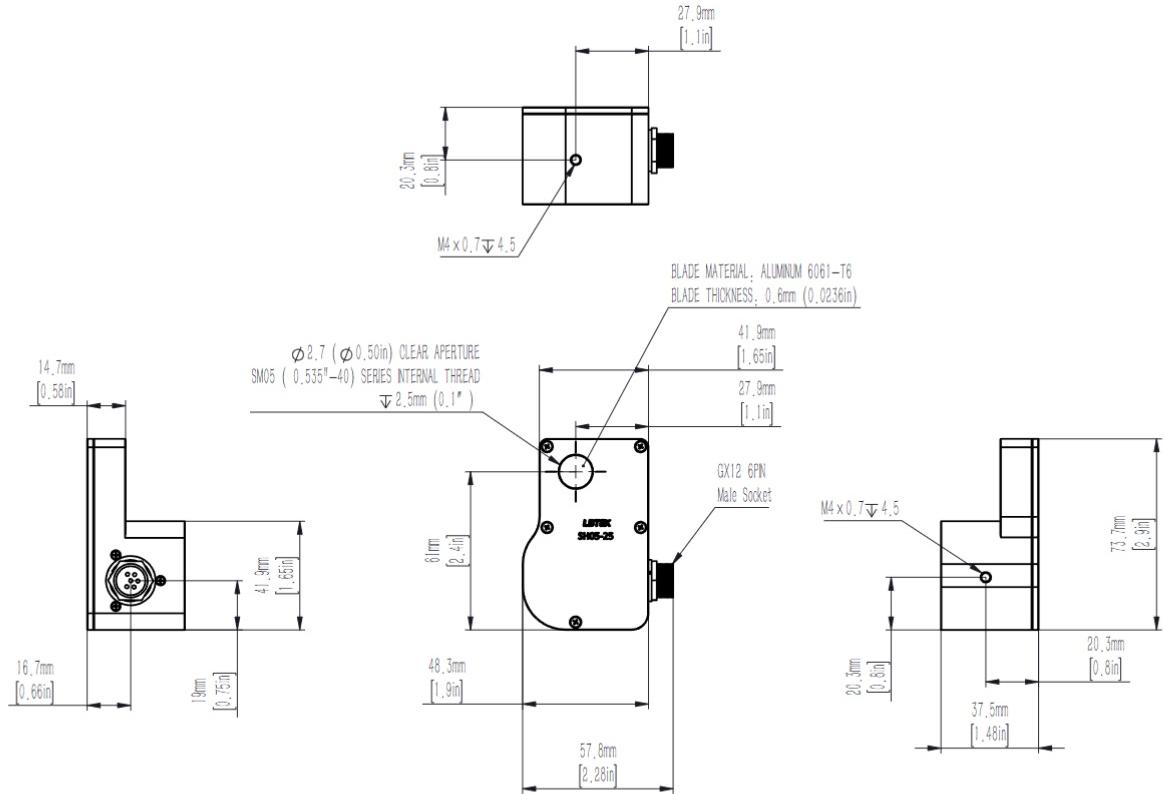

| Размеры | 57,8 × 37,5 × 73,7 | 69,4 × 45,5 × 119,4 | мм |
