GMM0001 - миниатюрные фотоприемники

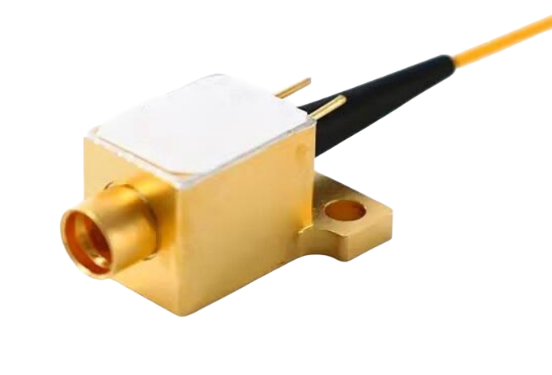

GMM0001 – серия миниатюрных широкополосных оптоэлектронных приёмных модулей.
- Диапазон рабочих длин волн 1000 - 1650 нм.
- Частотный диапазон от 0,8 до 18 ГГц.
- Чувствительность до 0,8 А/Вт.
- Коэффициент усиления ≥ 13 дБ.
Производитель: LD-PD
Модуль серии GMM0001 представляет собой интегрированный миниатюрный приёмник оптического сигнала, сочетающий низкошумящий усилитель и герметичный корпус. Предназначен для применения в высокоскоростных оптоволоконных системах связи, микроволновых фотонных линиях и измерительных комплексах.
Особенности:

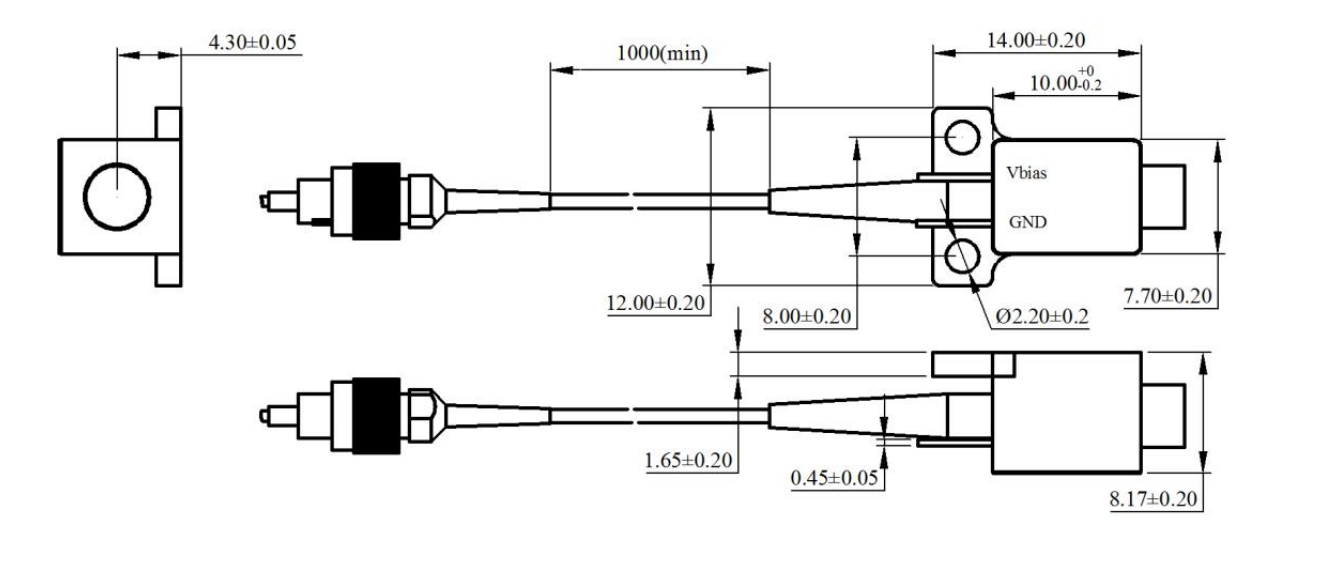

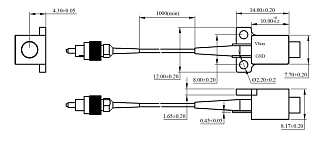

- Компактный корпус.
- Высокая линейность.
- Малая неравномерность АЧХ.
- FC/APC оптический вход и SMP RF-выход.
- Рабочее напряжение: 4,5-5,5 В.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Оптические параметры | ||
|
Диапазон рабочих длин волн
|
1000 - 1650 | нм |
|
Чувствительность
|
≥ 0,8 | А/Вт |
|

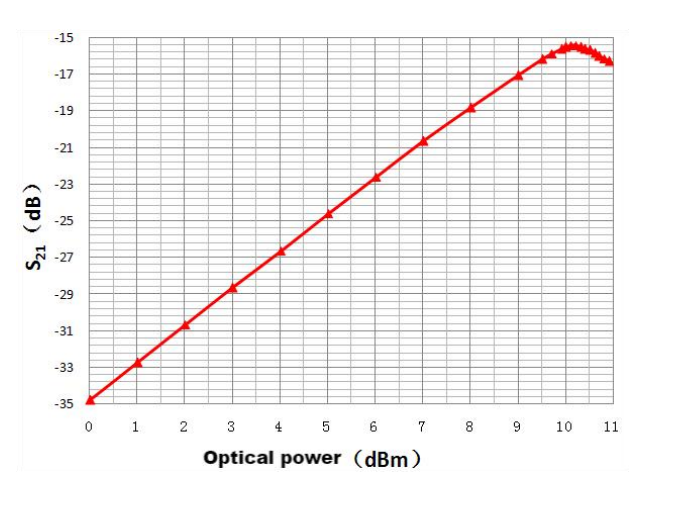

Входная оптическая мощность насыщения
|
≥ 10 | мВт |
|
Макс. входная мощность
|
≤ 13 | мВт |
| Электрические параметры | ||
|
Рабочее напряжение
|
4,5 - 5,5 | В |
|
Ток потребления
|
60 - 90 | мА |
|
Коэффициент усиления
|
≥ 13 | дБ |
| Частотные характеристики | ||
|

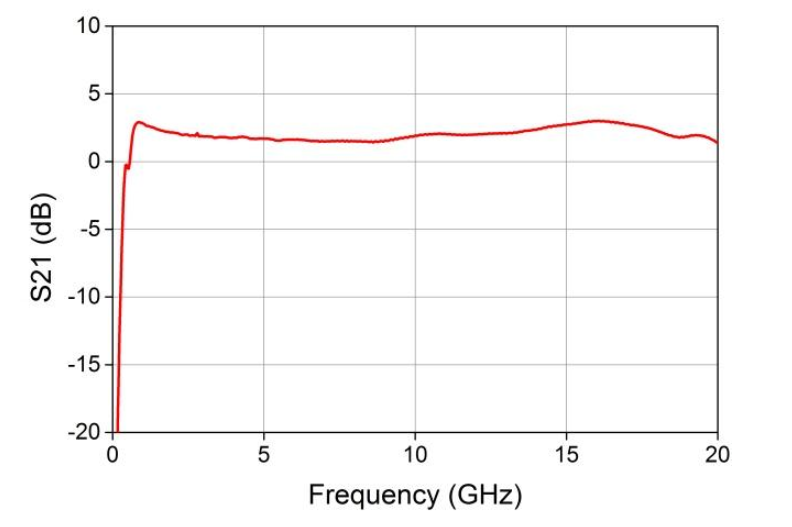

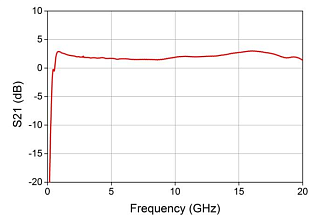

Полоса пропускания
|
0,8 - 18 | ГГц |
|
Неравномерность АЧХ
|
≤ ±1,5 | дБ |
|
Коэффициент стоячей волны (VSWR)
|
≤2.5:1 | — |
| Эксплуатационные параметры | ||
|
Рабочая температура
|
-40…+70 | °C |
|
Температура хранения (Tₛₜ₉)
|
-45…+85 | °C |
|
Чувствительность к ЭСР (ESD)
|
≥ 250 | В |
- WiMAX / 4G / 5G.
- Спутниковая связь.
- Мобильная связь.
- Передача сигнала GPS.
- Передача цифровых QAM-сигналов.
- Передача данных и видеозаписей.
- Распределённая антенная система.
GMM0001 - миниатюрные фотоприемники 900.15(Kб)
