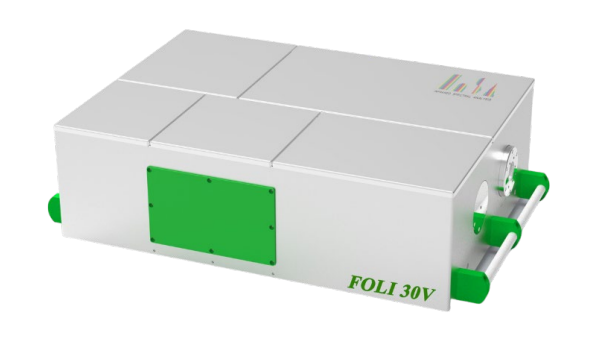

FI-RXF300V - ИК Фурье спектрометр для вакуума
- Спектральный диапазон 6000 - 50 см-1 с возможностью расширения до 12500 - 10 см-1.
- Спектральное разрешение ≤0,25 см-1.
- Вакуум ≤0,2 мбар.
ИК спектрометры серии FI-RXF300V - это усовершенствованные устройства, в которых используется полностью вакуумная оптическая конструкция, которая исключает влияние внешней среды (в частности, поглощения углекислого газа и водяного пара) на результаты измерений. Использование такой конструкции не только улучшает пропускную способность, но и облегчает обнаружение слабых сигналов.
Корпус спектрометров выполнен из литого алюминия и имеет независимую оптическую камеру. Безмасляный насос с демпфером способен быстро создавать вакуум в оптической камере и камере для образцов, а уровень вакуума можно отслеживать в реальном времени.Камера для образцов может быть вакуумизирована независимо, что позволяет быстро и эффективно менять образцы.
С помощью одного измерения можно сканировать среднюю и дальнюю инфракрасную область (от 6000 до 50 см-1), что позволяет получить всю информацию о колебательной и вращательной структуре молекул образца. Спектрометры могут быть оснащены ртутным источником света с водяным охлаждением и болометром на жидком гелии, что позволяет расширить спектральный диапазон до 10 см-1 и достичь ТГц диапазона. Оптическую систему также можно заменить на систему ближней инфракрасной области, где программное обеспечение автоматически переключает оптический путь для диапазона от 12500 до 4000 см-1.
Спектрометры FI-RXF300V способны измерять в дальней, средней и ближней инфракрасных областях спектра. Для расширения возможностей они могут быть сконфигурированы с несколькими внешними оптическими трактами для подключения внешних оптических камер, таких как герметичные камеры для ультравысокого вакуума, криогенные дьюары, высокотемпературные эмиссионные инфракрасные камеры, внешние камеры для образцов, внешние детекторные камеры и т.д. Эффективность работы обеспечивается обширной библиотекой спектров, включающей неорганические соединения, органометаллические комплексы, полимеры, добавки, органику, а также возможностью создания собственных библиотек.
Особенности:
- Вакуумная конструкция оптической скамьи и камеры для образцов, уровень вакуума ≤0,2 мбар.
- Охват среднего, ближнего и дальнего ИК/ТГц диапазона (12500 - 10 см-1).
- Управление оптической системой и переключение детекторов с помощью программного обеспечения.
- Получение спектральной информации в среднем и дальнем спектральных диапазонах в одном измерении (6000 - 50 см-1).
- Высокое спектральное разрешение до 0,25 см-1
- Отсутствие влияния водяного пара и CO2 на слабые сигналы.
- Устойчивость к изменениям температуры окружающей среды.
- Высокая пропускная способность и большая чувствительность.
- Высокая стабильность и повторяемость.
- Камера для образцов может быть вакуумизирована отдельно для облегчения смены образцов и повышения эффективности исследований.
- Возможность подключения приставки НПВО с чистым алмазным кристаллом для измерений в условиях вакуума.
- Возможность подключения к газовой ячейке для измерения спектров газов с высоким разрешением.
- Доступна конфигурация с несколькими внешними оптическими трактами для подключения внешних оптических камер и детекторов.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Спектральный диапазон | 6000 - 50 (возможно расширение до 12500 - 10) | см-1 | |
| Спектральное разрешение |
≤0,25 |
см-1 |
|
| Точность выставления волновых чисел |
≤0,01 |
см-1 |
|
| Исполнение |
Полностью вакуумная литая конструкция из цельного алюминия, независимая конструкция оптической камеры, уровень вакуума ≤0,2 мбар |
- | |
| Тип интерферометра |
Классическая оптическая схема на основе уголкового отражателя |
- | |
| Светоделитель |
Для среднего и дальнего ИК-излучения (доступны бромид калия, фторид кальция, кварц, селенид цинка и т.д.) |
- | |
| Детектор |
Детектор DLaTGS для среднего и дальнего ИК диапазона (доступны InGaAs, MCT и болометр и т.д.) |
- | |
|
Источник ИК-излучения |
Долговечный керамический источник излучения среднего инфракрасного диапазона (доступны ртутные и вольфрамовые источники с водяным охлаждением) |
- | |
| Лазер |
Гелий-неоновый лазер, длина волны 633 нм. |
- | |
|
Порт подключения |
Сетевой порт для кабеля передачи данных |
- | |
|
Приставка НПВО (ATR) |
Кристаллы корунда, устойчивые к износу, коррозии и легко очищаемые |
- | |
|
Программное обеспечение |
Функции: спектральное измерение, предварительная обработка спектральных данных, быстрое сравнение спектров, создание собственной библиотеки стандартных спектров, количественный анализ, распознавание спектров, однократное прямое измерение и сохранение, автоматическое создание и печать отчетов и т.д. |
- | |
| База данных спектров |
Профессиональная база данных ИК-спектров с более чем 10 000 спектрами, включающая различные неорганические соединения, органометаллические комплексы, полимеры, примеси, органические соединения и т.д. |
- | |
| Масса |
<100 (в зависимости от конфигурации) |
кг | |
| Температурный режим | +15 - +35 | °C | |
- Исследование самоорганизующихся тонких пленок.
- Исследование свойств и структуры материалов в условиях сверхвысокого вакуума.
- Низкотемпературная матричная изоляция.
- Количественное определение примесей III и V групп в монокристаллах кремния (B, P, Al, Sb, As, Ga, In).
- Исследование диффузного отражения катализатора in situ в вакуумной среде.
- Исследование неорганических и органических комплексных соединений.
- Изучение поглощения колебаний кристаллической решетки молекулярными кристаллами.
- Исследование чистого спектра вращения молекул газа.
