VAM-AS - вертикальные кинематические держатели оптики

Серия вертикальных кинематических держателей LBTEK, в отличие от традиционных держателей, не имеет пружинного механизма, что обеспечивает компактность изделия. Корпус из нержавеющей стали с пескоструйной обработкой обеспечивает высокую термо‑ и коррозионную стойкость, что повышает стабильность держателя. Регулировка осуществляется двумя прецизионными винтами M5×0,2 с контргайками; шаг 0,2 мм обеспечивает точность 0,18°/оборот с суммарным диапазоном регулировки 4°/5°. Для фиксации резьбовой пары предусмотрена стопорная гайка. Стопорная гайка имеет несколько вариантов регулировки и поверхность с накаткой для ручной затяжки. В труднодоступных местах ее можно затянуть накидным ключом.

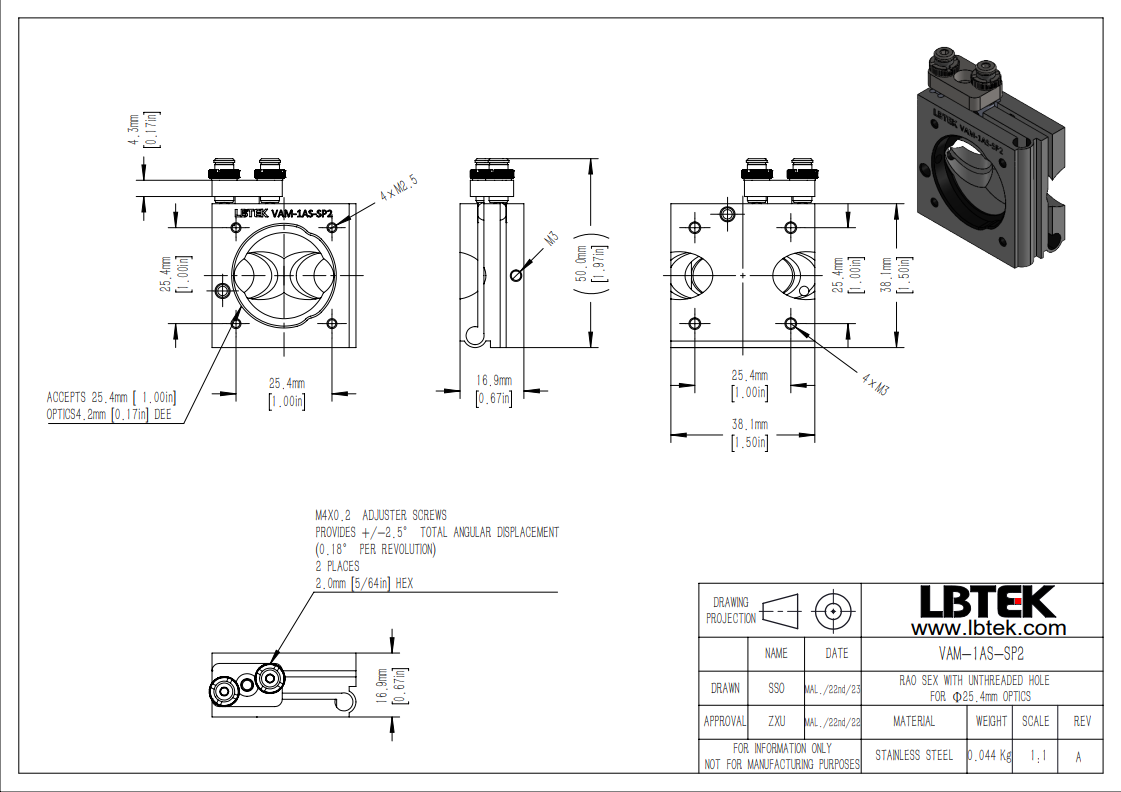

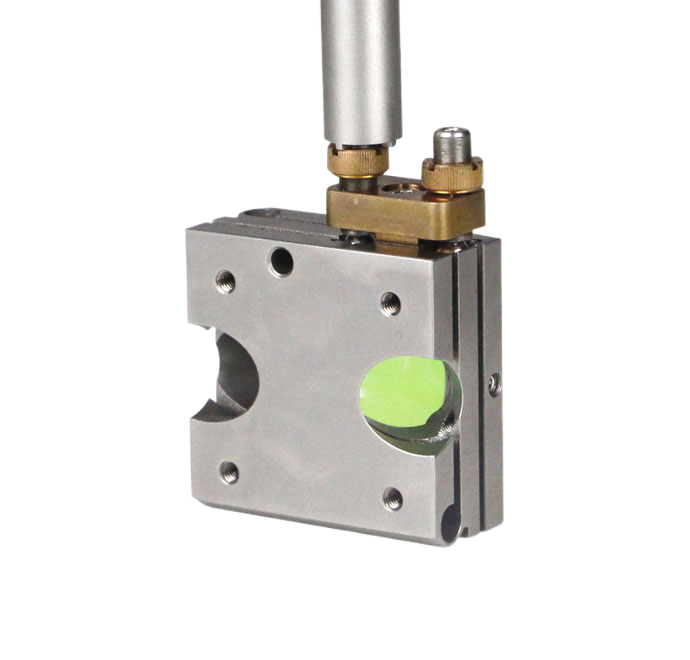

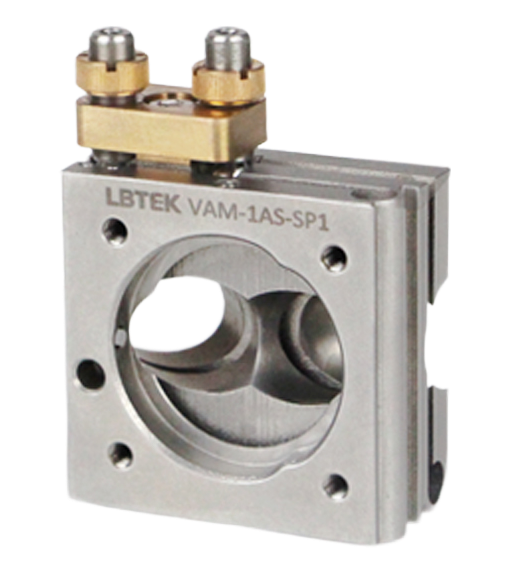

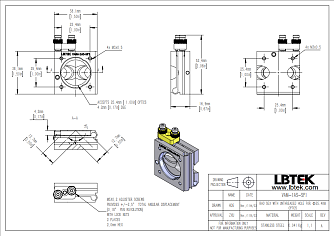

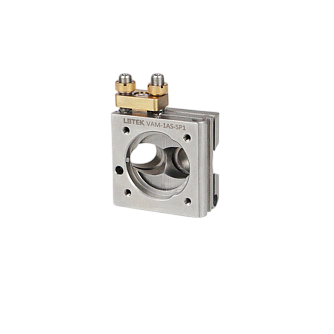

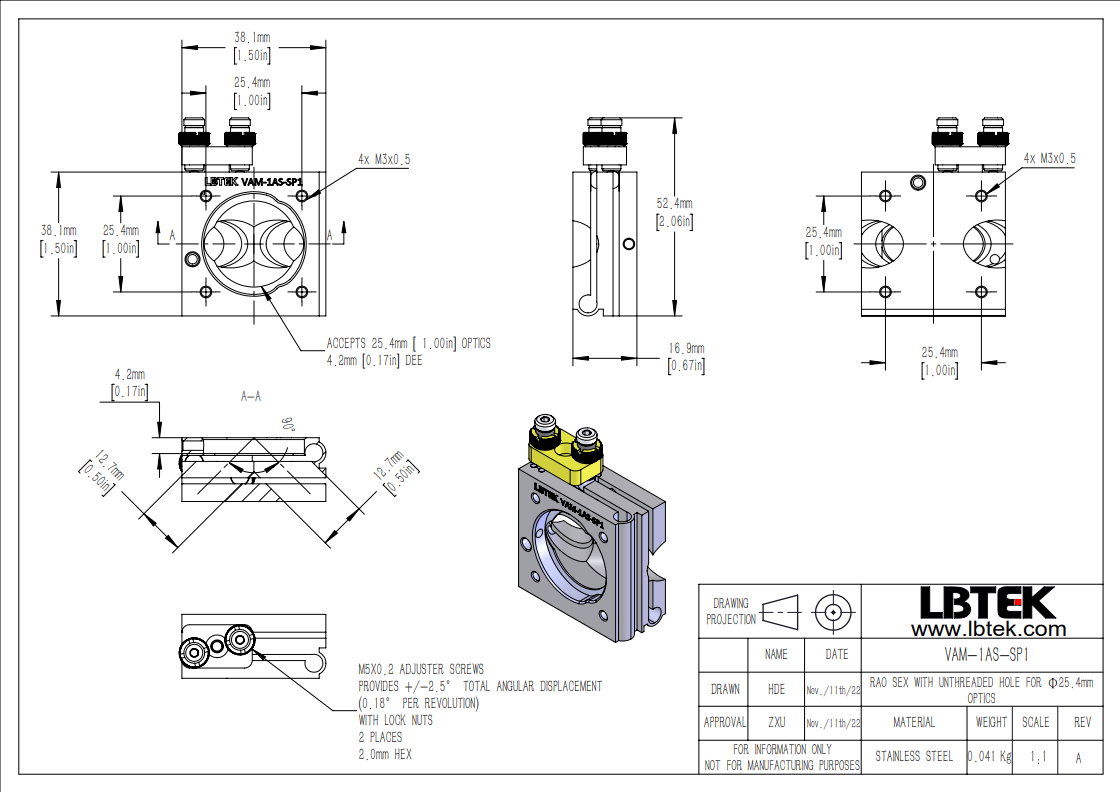

Модели вертикальных кинематических держателей оптики VAM-1AS-SP1 и VAM-1AS-SP2 позволяют использовать оптические компоненты диаметром 25,4 мм при минимальной толщине 2,5 мм и имеют два отверстия диаметром 12,7 мм, расположенных под углом 45° для фиксации оптических элементов винтами с резиновой головкой. Для монтажа держатели имеют резьбовые отверстия спереди и сзади.

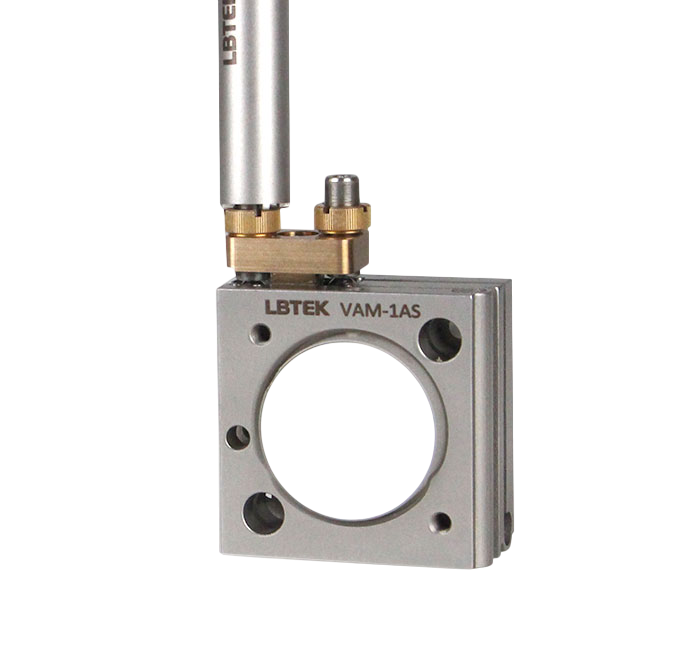

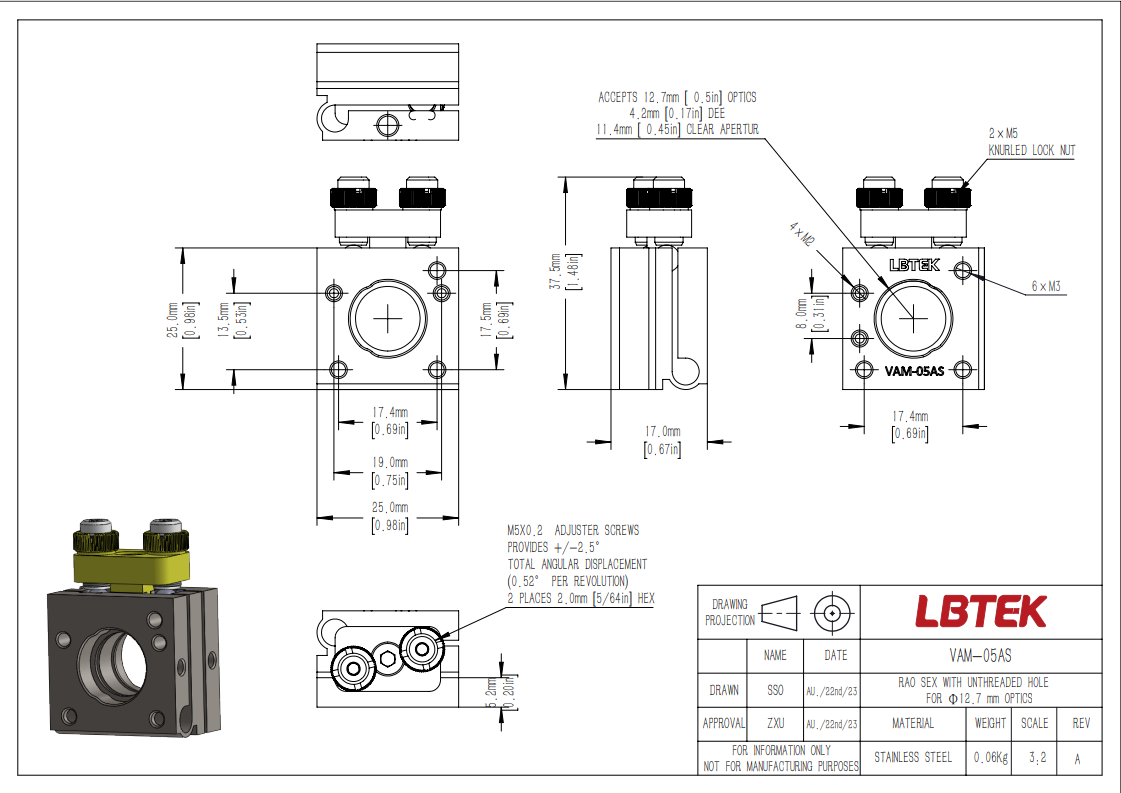

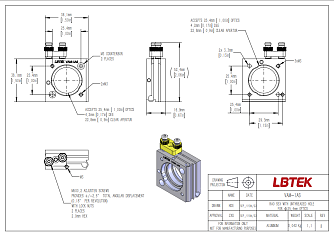

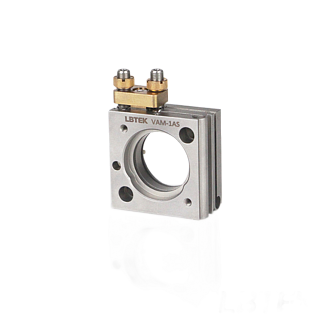

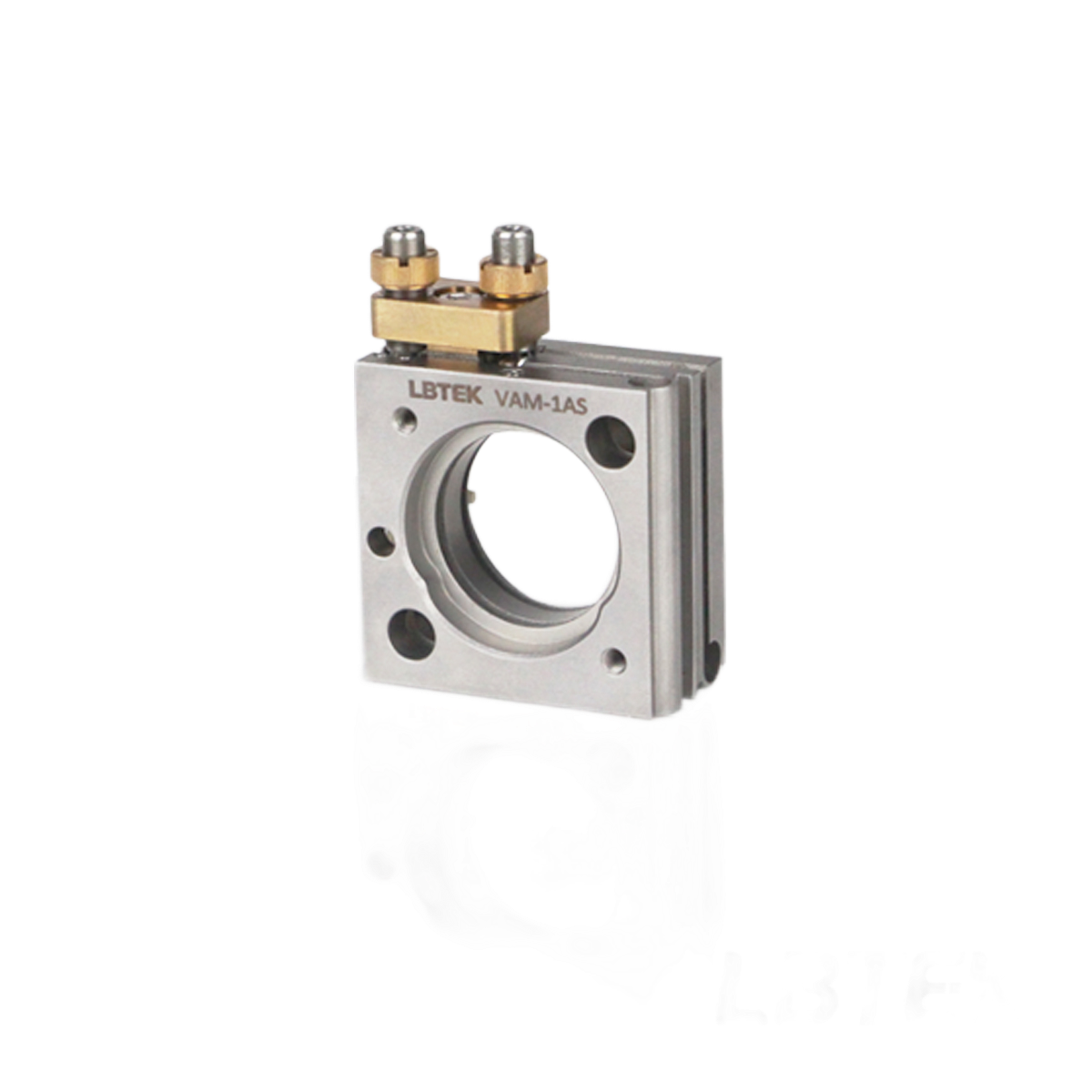

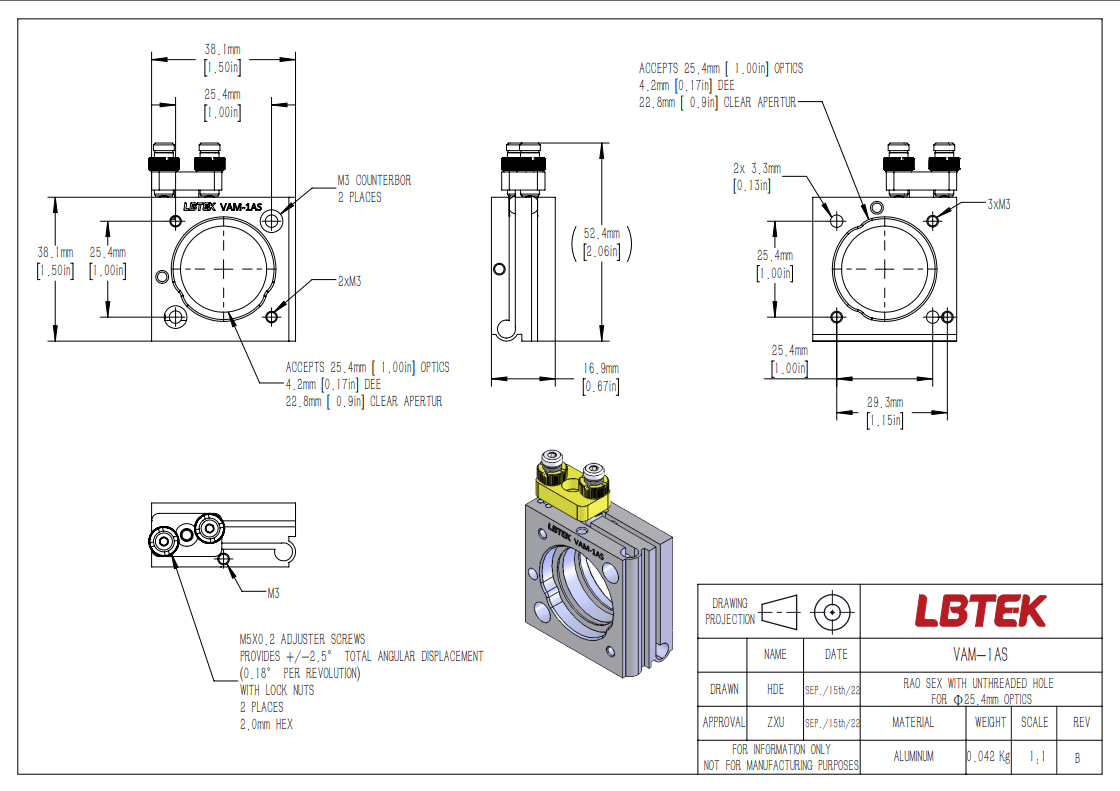

Модели вертикальных кинематических держателей оптики VAM-05AS и VAM-1AS оснащены винтами с резиновой головкой для фиксации оптических элементом и поддерживают установку оптики с обеих сторон. Держатель VAM-1AS вмещает оптику диаметром 25,4 мм с минимальной толщиной 2,5 мм, а держатель VAM-05AS позволяет использовать оптические элементы с диаметром 12,7 мм при их минимальной толщине 2,1 мм. Для монтажа держатель VAM-1AS имеет резьбовые отверстия спереди и сзади, а держатель VAM-05AS - снизу и спереди.

Особенности:

• Корпус изготовлен из нержавеющей стали с пескоструйной обработкой поверхности, имеет высокую стабильность.
• Метод фиксации резьбовой пары - с помощью стопорной гайки (контргайки).
• Метод фиксации оптических компонентов - винтами с резиновой головкой.
• Метод регулировки оптических элементов - с помощью двух высокочувствительных прецизионных регуляторов М5х0,2.
• Монтажные отверстия - M2,5/3/4.
