VSS-MT-AM - кинематические держатели из нержавеющей стали
- Возможность работы в вакууме.
- Диаметр оптических элементов: 12.7, 25.4, 50.8 мм.
- Три прецизионных регулировочных винта.
- Диапазон регулировки угла ±4° или ±5°.
- Точность регулировки: 0.27, 0.4, 0.65°/оборот.
- Два варианта крепления оптических элементов.
Производитель: LBTEK
Кинематические держатели из нержавеющей стали серии VSS могут использоваться в вакууме до 10⁻⁶ Торр при температуре 23 °C. Для использования в условиях вакуума от 10⁻⁶ до 10⁻⁹ Торр рекомендуется предварительный обжиг изделия при 110 °C в течение 5 часов. Держатели предназначены для установки оптических элементов диаметром 12.7, 25.4, 50.8 мм. Доступны два варианта установки оптики:
- с помощью гибкого зажима и установочного винта,
- с помощью стопорных колец (в комплект входят два стопорных кольца из нержавеющей стали).
Примечание: продукция серии VSS проходит термическую обработку, в результате чего возможен слабый желтоватый оттенок поверхности. При эксплуатации избегайте контакта изделия с поверхностями, содержащими влагу или жир.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|

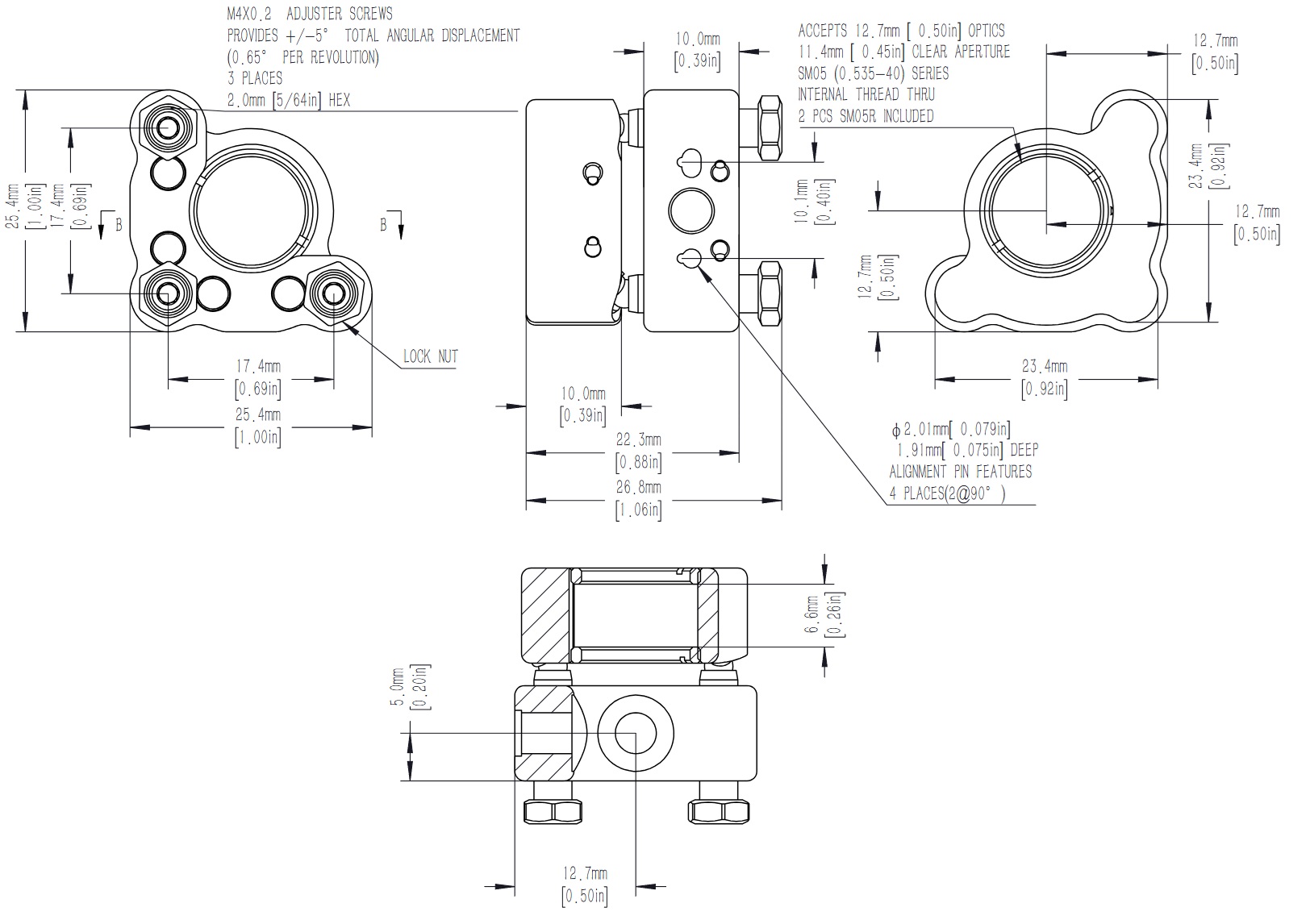

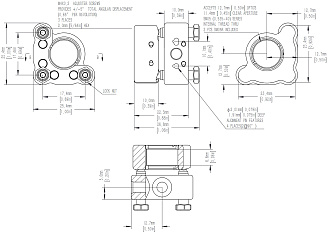

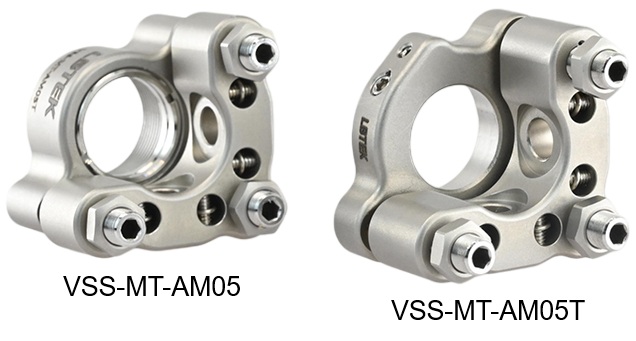

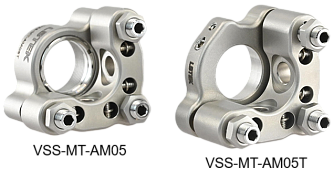

VSS- MT-AM05T |

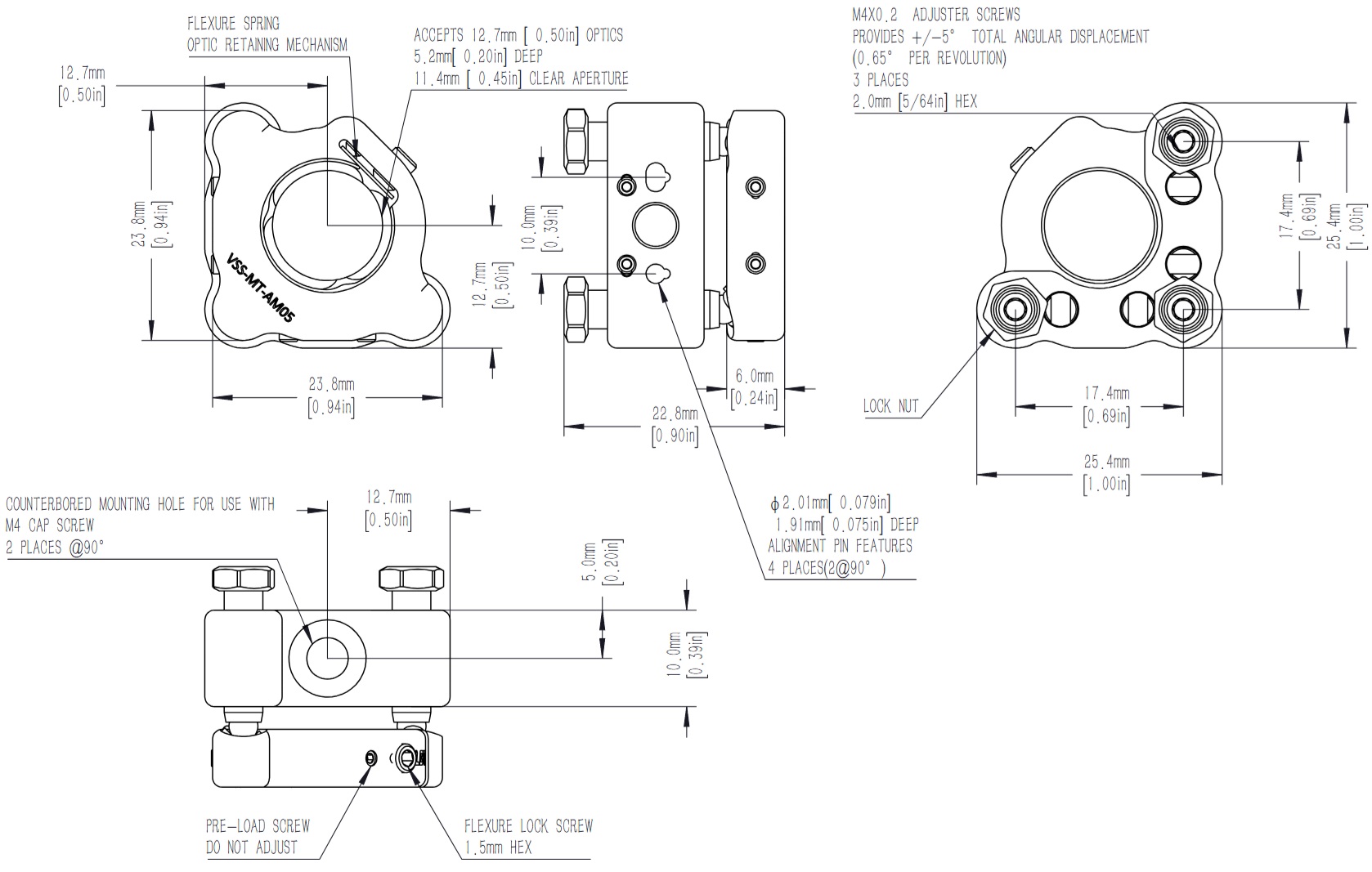

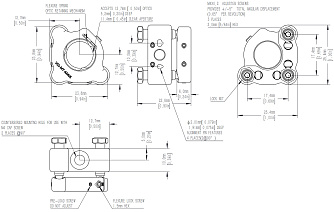

VSS- MT-AM05 |

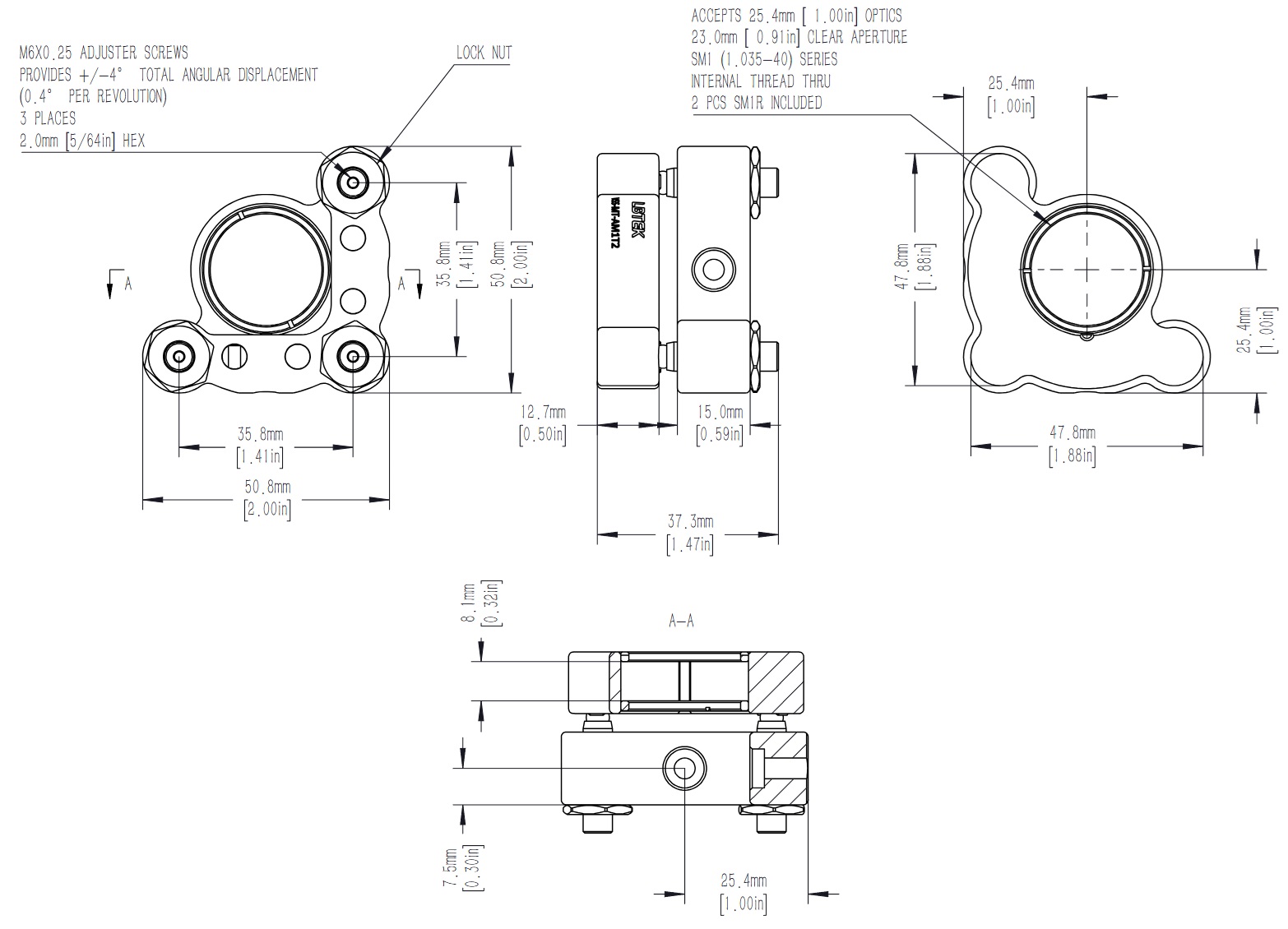

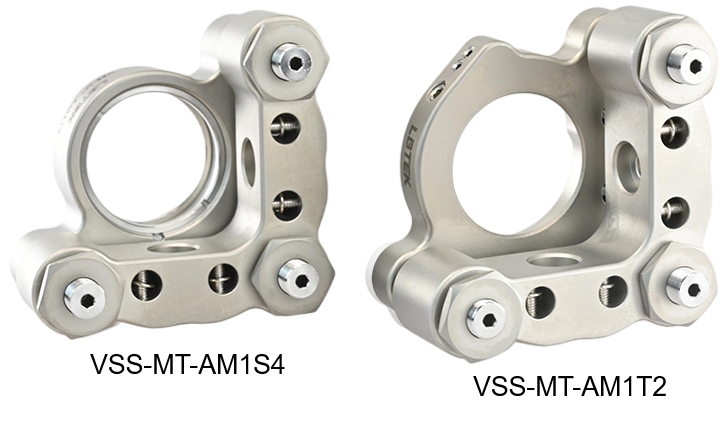

VSS- MT-AM1T2 |

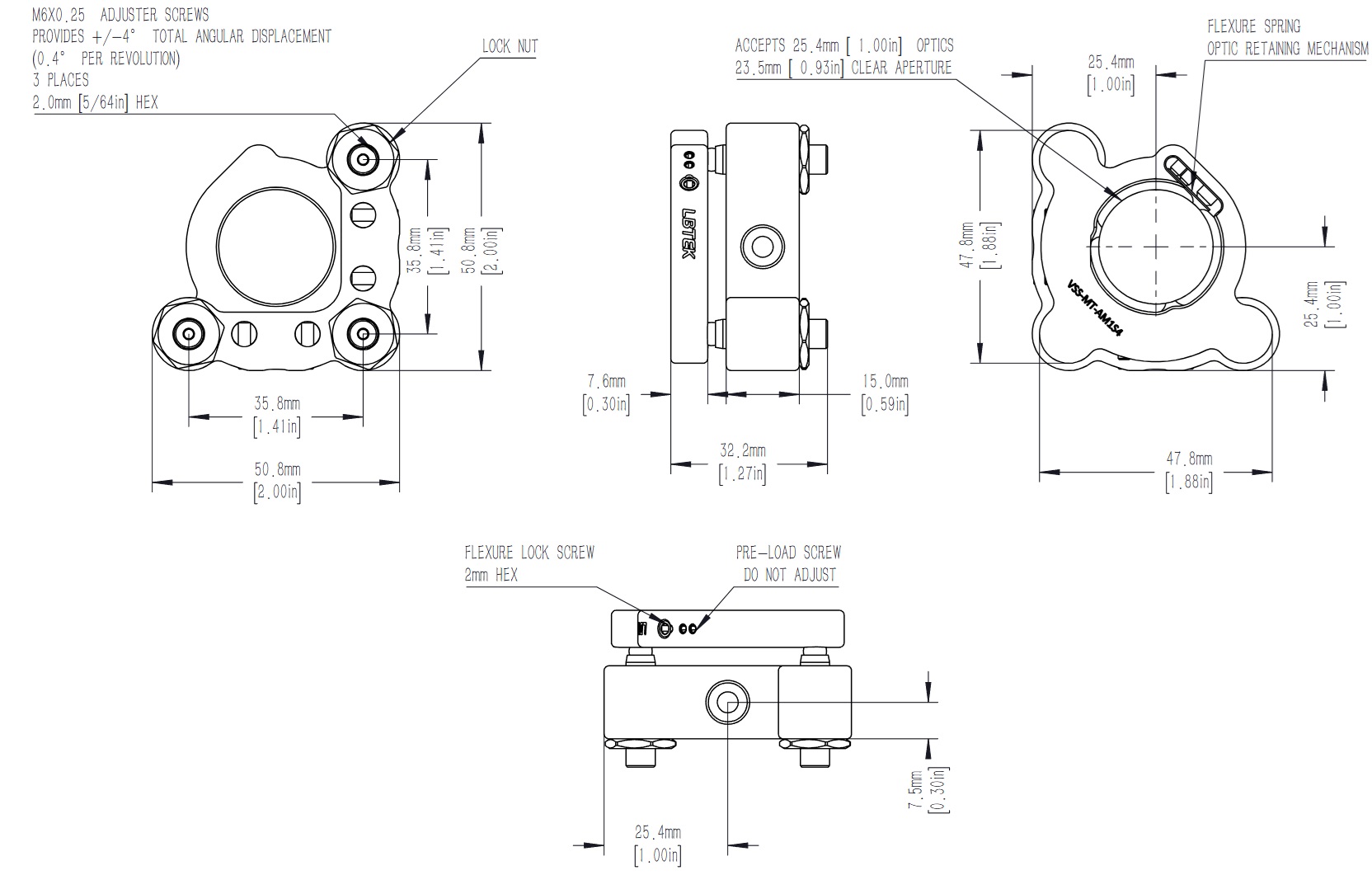

VSS- MT-AM1S4 |

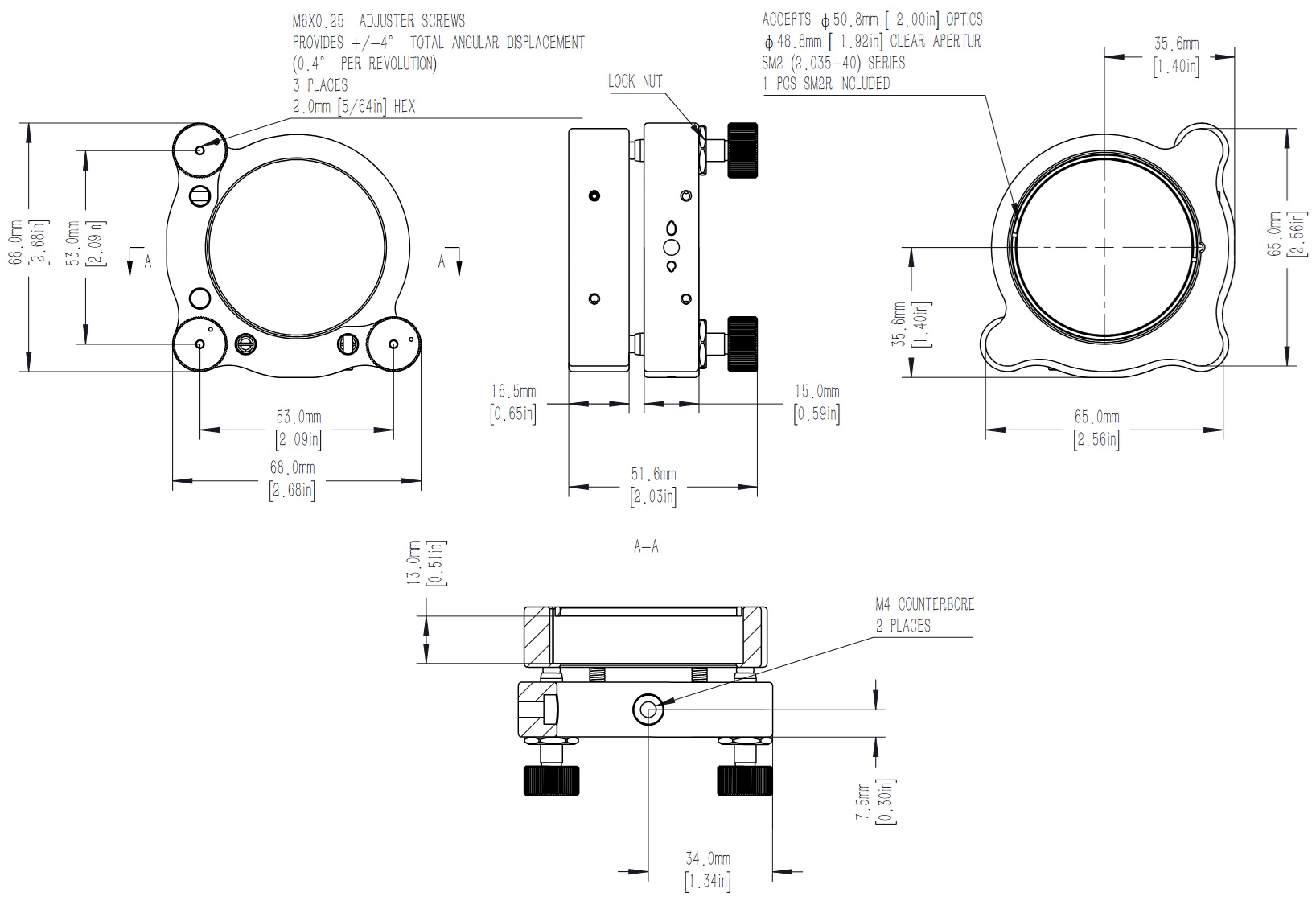

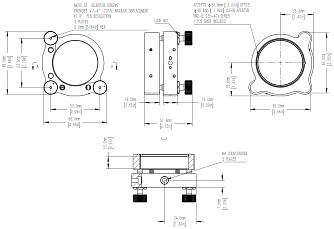

VSS- MT-AM2T |

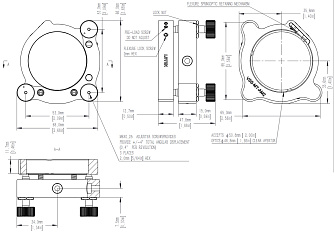

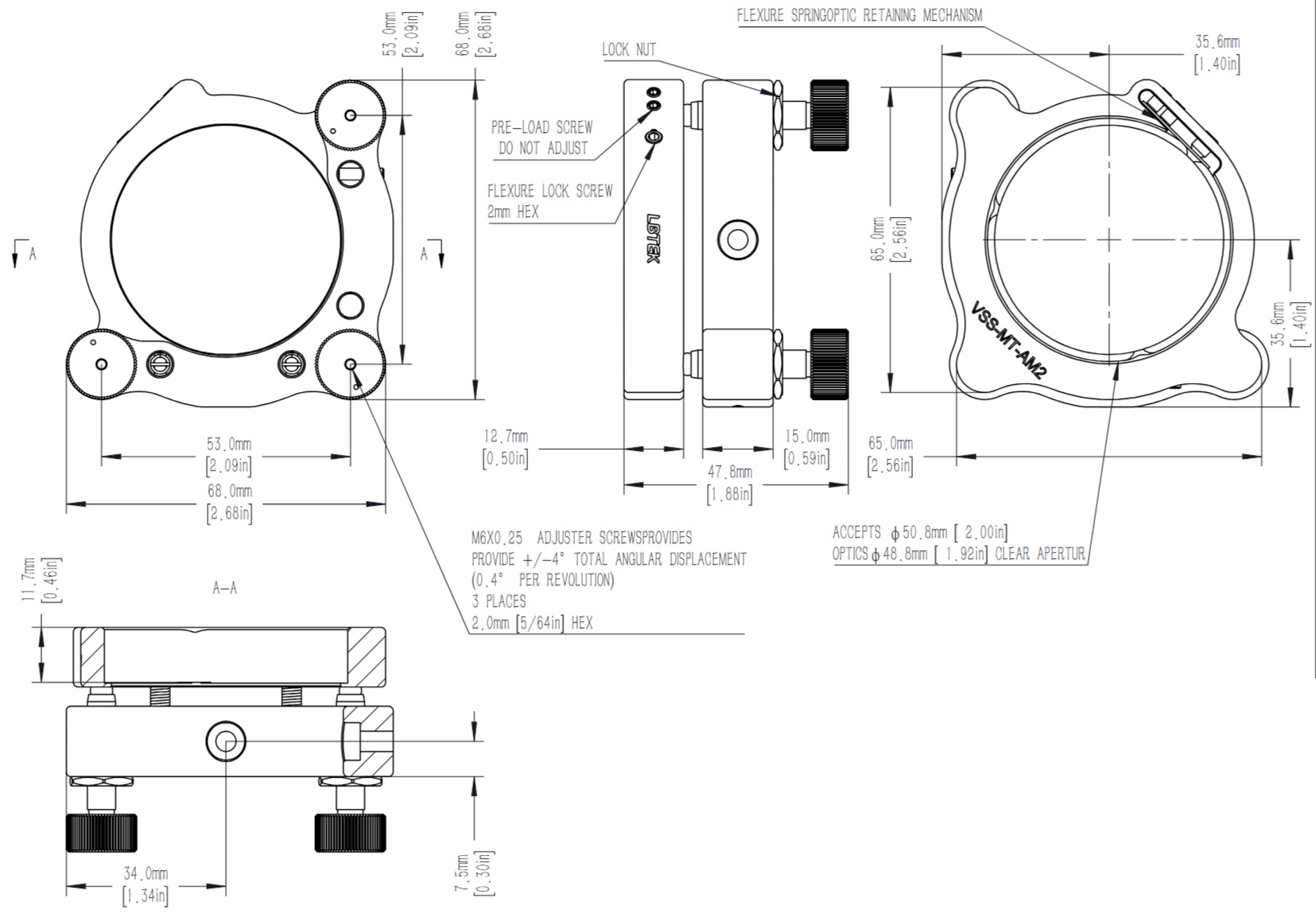

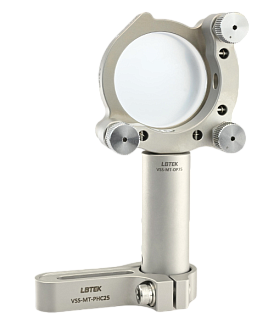

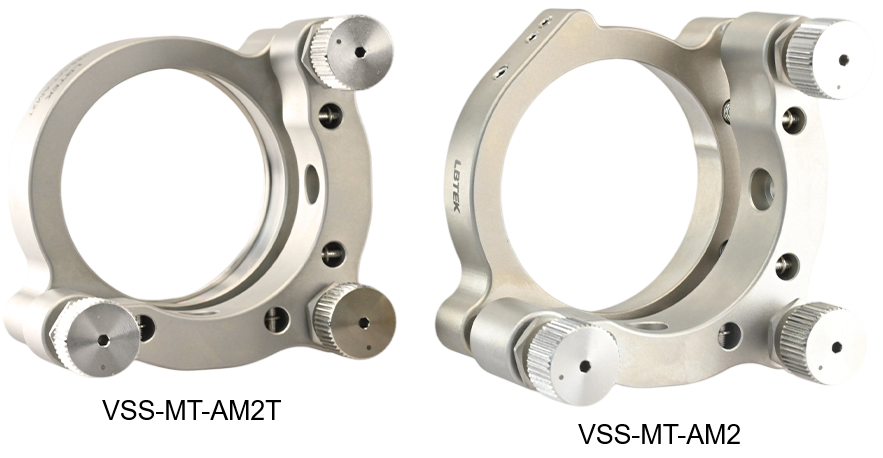

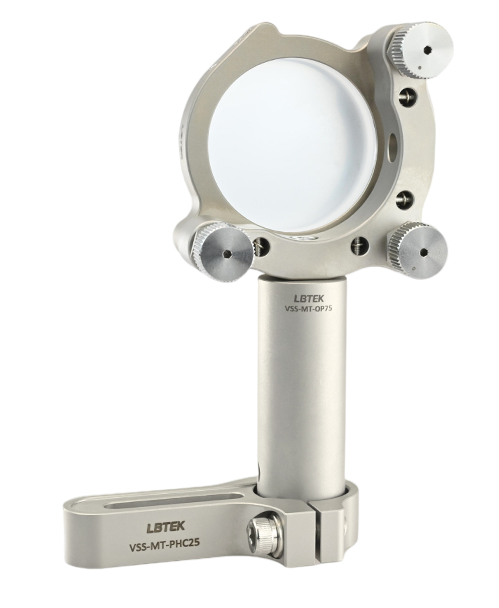

VSS- MT-AM2 |
|||
| Материал | Нержавеющая сталь 316L | |||||||
| Обработка поверхности | Пескоструйная обработка | |||||||
| Максимальная толщина оптического элемента | 6,6 | - | 8 | - | 12 | - | мм | |
| Минимальная толщина оптического элемента | - | 2 | - | 2 | - | 4 | ||
| Диаметр оптического элемента | 12,7 | 25,4 | 50,8 | мм | ||||
| Способ крепления оптических элементов | Стопорное кольцо | Гибкий зажим | Стопорное кольцо | Гибкий зажим | Стопорное кольцо | Гибкий зажим | ||
|
Характеристика/ количество потайных отверстий |
M4/2 шт. | |||||||
| Максимальное перемещение по оси Z | 3,5 | 6 | - | мм | ||||
| Высота оптического центра | 12,7 | 25,4 | 35,6 | мм | ||||
| Характеристика/ количество винтов | M4×10 с внутренним шестигранником и вентиляционным отверстием/ 2 шт. | M4×14 с внутренним шестигранником и вентиляционным отверстием/ 2 шт. | ||||||
| Точность регулировки | 0,65 | 0,4 | 0,27 | ° /оборот | ||||
| Диапазон угла наклона/поворота | ±5 | ±4 | ° | |||||
| Совместимость с вакуумом |
До прокалки 10⁻⁶ Торр, после 10⁻⁹ Торр Давление насыщенных паров смазки 10⁻¹² Toрр |
|||||||
|
Спецификация/ количество регулировочных винтов |
Прецизионные регулировочные винты M4×0,2 без ручек / 3 шт. | Прецизионные регулировочные винты M6×0.25 без ручек / 3 шт. | Прецизионные регулировочные винты M6×0.25 с накатанной ручкой / 3 шт. | |||||
