OM-RxC000NF-OS1x - оптические приемники аналоговых сигналов до 12 ГГц

OM-RxC000NF-OS1x - серия миниатюрных оптических приемников аналоговых сигналов с волоконным выводом.
  • Диапазон частот  0,01 - 3 ГГц / 0,01 - 6 ГГц / 0,01 - 12 ГГц.
  • Диапазон длин волн 800 - 1650 нм.
  • Чувствительность до 0,85 мА/Вт.
Узнать цену

Оптические приемные модули серии OM-RxC000NF-OS1x разработаны специально для различных волоконно-оптических и телекоммуникационных приложений. Устройства отличаются компактным дизайном, широким диапазоном частот, быстрым откликом и высокой чувствительностью. Доступны оптические модули со встроенными усилителями или без.

Особенности:

  • Миниатюрный корпус 31,3×17×10 мм.
  • Низкое энергопотребление.
  • Широкий диапазон частот от 10 МГц до 6 ГГц.
  • Ровный частотный отклик.
  • Питание от единственного источника +5 В.
  • Функция контроля оптической мощности.
  • Доступны модели со встроенным усилителем (LNA).
  • Конструкция EMC/EMI.

Параметр Условия тестирования Мин. Тип. Макс. Ед. измерения
Абсолютные предельные значения
Рабочая температура
-20 - +70 °C
Температура хранения
-40 - +85 °C
Рабочее напряжение DC
Контакт +5 В +4,7 - +5,5 В
Входная оптическая мощность насыщения
CW - - 10 мВт
Относительная влажность
- - 95 %
Давление
86 - 106 кПа
Типичные характеристики
Диапазон частот
RSC 0,01 - 3 ГГц
RCC 0,01   6
RXC 0,01 - 12
Рабочая длина волны
800 - 1650 нм
Коэффициент усиления (1)
RSC Tx без усилителя
Rx с усилителем 		-11 -3 - дБ
Tx без усилителя
Rx с усилителем 		-28 -24 -
RCC Tx без усилителя
Rx с усилителем 		-11 -3 -
Tx без усилителя
Rx с усилителем 		-30 -26 -
RXC Tx без усилителя
Rx с усилителем 		-30 -26 -
Неравномерность полосы пропускания (1) (2)
RSC 100 МГц – 3 ГГц - ±1,2 ±2,0 дБ
RCC 100 МГц – 6 ГГц - ±1,5 ±2,2
RXC 100 МГц – 12 ГГц - ±2,0 ±2,5
Входная оптическая мощность
+25°C - - 10 дБм
Обратное отражение
- 35 - дБ
Чувствительность
1310 нм 0,7 0,8 - мА/мВт
1550 нм 0,7 0,85 -
Возвратные потери ВЧ (50 Ω)
RSC 100 МГц – 3 ГГц - -12 -8 дБм
RCC 100 МГц – 6 ГГц - -10 -7
RXC 100 МГц – 12 ГГц - -10 -5
Рабочий ток
С усилителем, RSC/RCC - 90 120 мА
Без усилителя, RSC/RCC/RXC - 7 10
Рабочее напряжение
Контакт +5 В +4,8 +5 +5,5 В пост. тока

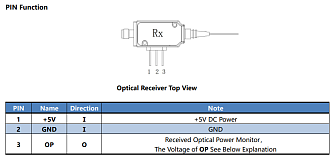

Коннекторы
ВЧ интерфейс
SMA (50Ω), Female -
Оптический интерфейс
FC/APC (3) -
Тип волокна
SMF-28 (стандартное) -
Питание
Электромагнитный фильтр нижних частот, проходящий через конденсатор -

  1. Результаты получены при проведении тестирования с использованием оптических передатчиков и волокна SMF-28 длиной 1 м.
  2. Неравномерность полосы пропускания содержит Tx и Rx.
  3. Другие типы коннекторов доступны по запросу.

  • Сети WiMAX / 4G / 5G.
  • Спутниковая связь.
  • Мобильная связь.
  • Передача сигналов GPS.
  • Передача цифровых QAM-сигналов.
  • Распространение данных и видео.
  • Распределённые антенные системы.

OM - RxC xxx N x - O S 1x
OM: оптический модуль
Диапазон частот (1):
RSC: 10 МГц - 3 ГГц
RCC: 10 МГц - 6 ГГц
RXC: 10 МГц - 12 ГГц
 Длина волны:
000: 800 - 1650 нм
  		Коннекторы и тип волокна (2):
F: FC/APC SM
L: LC/APC SM

Рабочая температура (3):
S: -20 - +70°C
 10: без усилителя
11: с усилителем (4)
  1. Более низкие значения начальной частоты (например, 9 кГц) доступны по запросу.
  2. Другие типы коннекторов доступны по запросу.
  3. Другой температурный диапазон доступен по запросу.
  4. Усилитель доступен только для модулей 3 ГГц.

Модель Описание
OM-RXC000NF-OS10 Модуль оптического приемника. Диапазон частот 0,01 - 12 ГГц. Длина волны 800 - 1650 нм. Коннекторы FC/APC. Волокно SMF-28. Диапазон рабочих температур -20 - +70°C. Без усилителя.
OM-RxC000NF-OS1x Модуль оптического приемника. Требуется указать параметры.
