OM-TSCxxxNF-OWK0 - оптические передатчики аналоговых сигналов до 3 ГГц
OM-TSCxxxNF-OWK0 - серия компактных оптических передатчиков аналоговых сигналов с контроллером TEC в корпусе "бабочка".
- Диапазон частот 0,01 - 3 ГГц.
- Длины волн CWDM / DWDM.
- Мощность входного ВЧ сигнала 20 дБм.
- Выходная оптическая мощность 9 дБм.
Оптические передающие модули серии OM-TSCxxxNF-OWK0 разработаны специально для телекоммуникационных приложений. Устройства оснащены контроллером TEC, обеспечивают низкий уровень шума, высокий динамический диапазон и ровный частотный отклик, а также поддерживают CWDM и DWDM длины волны.
Особенности:- Низкий уровень шума.
- Корпус "бабочка" с контроллером TEC.
- Поддержка C-диапазона (ITU).
- Широкий диапазон частот от 10 МГц до 3 ГГц.
- Функции автоматического контроля мощности (APC) и температуры (ATC).
- Ровный частотный отклик.
- Высокий динамический диапазон.
- Конструкция EMC/EMI.
| Параметр |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения | |||
|---|---|---|---|---|---|---|---|---|
| Абсолютные предельные значения | ||||||||
|
Рабочая температура
|
-40 | - | +70 | °C | ||||
|
Температура хранения
|
-40 | - | +85 | °C | ||||
|
Рабочее напряжение DC
|
+5 В | -5,5 | - | -4,7 | В | |||
| +5 В | +4,7 | - | +5,5 | |||||
|
Входная мощность ВЧ сигнала
|
CW | - | - | 20 | дБм | |||
|
Относительная влажность
|
10 | - | 95 | % | ||||
|
Давление
|
86 | - | 106 | кПа | ||||
|
Типичные характеристики (CWDM)
|
||||||||
|
Диапазон частот
|
0,01 | - | 3 | ГГц | ||||
|
Рабочая длина волны
|
λ0 (CWDM) | нм | ||||||
|
Рабочий диапазон длин волн
|
В диапазоне рабочих температур | λ0 - 3 | λ0 | λ0 + 3 | нм | |||
|
Выходная оптическая мощность
|
+25°C | - | 9 | - | дБм | |||
|
Коэффициент усиления
|
В диапазоне рабочих температур | -30 | -26 | - | дБ | |||
|
Неравномерность усиления
|
100 МГц – 3 ГГц | - | ±1,2 | ±2,0 | дБ | |||
|
Возвратные потери ВЧ
|
100 МГц – 3 ГГц | - | -15 | -10 | дБ | |||
|
Точка децибельной компрессии по входу (P-1dB)
|
1 ГГц | - | 18 | - | дБм | |||
|
SFDR
|
1 ГГц | 1270 – 1370 нм | 113 | 119 | - | дБ·Гц2/3 | ||
| 1530 / 1550 нм | 113 | 118 | - | |||||
| 2 ГГц | 1270 – 1370 нм | 111 | 116 | - | ||||
| 1530 / 1550 нм | 110 | 115 | - | |||||
| 3 ГГц | 1270 – 1370 нм | 108 | 113 | - | ||||
| 1530 / 1550 нм | 106 | 111 | - | |||||
|
IIP3
|
1 ГГц | 32 | 36 | - | дБм | |||
| 2 ГГц | 30 | 33 | - | |||||
| 3 ГГц | 27 | 30 | - | |||||
|
Коэффициент шума
|
1 ГГц | 1270 – 1370 нм | - | 32 | 36 | дБ | ||
| 1530 / 1550 нм | - | 33 | 37 | |||||
| 2 ГГц | 1270 – 1370 нм | - | 33 | 38 | ||||
| 1530 / 1550 нм | - | 35 | 39 | |||||
| 3 ГГц | 1270 – 1370 нм | - | 34 | 39 | ||||
| 1530 / 1550 нм | - | 37 | 42 | |||||
|
Типичные характеристики (DWDM)
|
||||||||
|
Диапазон частот
|
0,01 | - | 3 | ГГц | ||||
|
Рабочая длина волны
|
λ0 (ITU C) | нм | ||||||
|
Рабочий диапазон длин волн
|
В диапазоне рабочих температур | λ0 – 0,1 | λ0 | λ0 + 0,1 | нм | |||
|
Выходная оптическая мощность
|
+25°C | - | 9 | - | дБм | |||
|
Коэффициент усиления
|
В диапазоне рабочих температур | -30 | -26 | - | дБ | |||
|
Неравномерность усиления
|
100 МГц – 3 ГГц | - | ±1,3 | ±2,0 | дБ | |||
|
Возвратные потери ВЧ
|
100 МГц – 3 ГГц | - | -13 | -10 | дБ | |||
|
Точка децибельной компрессии по входу (P-1dB)
|
1 ГГц | - | 18 | - | дБм | |||
|
SFDR
|
1 ГГц | 112 | 118 | - | дБ·Гц2/3 | |||
| 2 ГГц | 110 | 115 | - | |||||
| 3 ГГц | 109 | 113 | - | |||||
|
IIP3
|
1 ГГц | 31 | 36 | - | дБм | |||
| 2 ГГц | 30 | 35 | - | |||||
| 3 ГГц | 29 | 33 | - | |||||
|
Коэффициент шума
|
1 ГГц | - | 33 | 37 | дБ | |||
| 2 ГГц | - | 36 | 39 | |||||
| 3 ГГц | - | 37 | 40 | |||||
|
Общие характеристики
|
||||||||
|
Рабочий ток
|
+5 В | - | 65 | 800 | мА | |||
| -5 В | - | 70 | 100 | |||||
|
Рабочее напряжение
|
+5 В | +4,8 | +5 | +5,2 | В пост. тока | |||
| -5 В | -5,2 | -5 | -4,8 | |||||
|
Масса
|
- | 60 | 61 | г | ||||
|

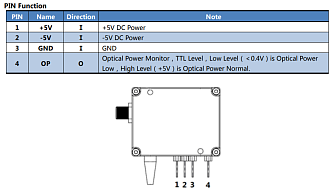

Коннекторы
|
||||||||
|
ВЧ интерфейс
|
SMA (50Ω), Female | - | ||||||
|
Оптический интерфейс
|
FC/APC | - | ||||||
|
Тип волокна
|
SMF-28 (стандартное) | - | ||||||
|
Питание
|
Электромагнитный фильтр нижних частот, проходящий через конденсатор | - | ||||||
- Дистанционное управление антеннами.
- Защищенная связь.
- Волоконно-оптические линии задержки.
- Распределённые антенные системы.
- Широкополосная беспроводная связь.
- OFDM передача.
| OM | - | TxC | xxx | N | F | - | O | W | K0 |
|---|---|---|---|---|---|---|---|---|---|
|
OM: оптический модуль |
Диапазон частот(1): TSC: 0,01 - 3 ГГц |
Длина волны (2): 127: 1270 нм 129: 1290 нм ... 137: 1370 нм 153: 1530 нм 155: 1550 нм xxC: xx - это кодовый номер длины волны согласно ITU в C-диапазоне |
|
Тип коннектора: F: FC/APC SMF-28 (стандартное) |
Рабочая температура: W: -40 - +70°C |
|
- Более низкая начальная частота (например, 9 кГц) доступна по запросу.
- Другие длины волн доступны по запросу.
