OM-TXMxxxNF-OWxx - оптические передатчики аналоговых сигналов до 12 ГГц
OM-TXMxxxNF-OWxx - серия компактных оптических передатчиков аналоговых сигналов с гибридной оптоэлектронной интеграцией.
- Диапазон частот 0,1 - 12 ГГц.
- Длины волн CWDM / DWDM.
- Мощность входного ВЧ сигнала до 20 дБм.
- Выходная оптическая мощность до 10 дБм.
Оптические передающие модули серии OM-TXMxxxNF-OWxx разработаны специально для различных волоконно-оптических и телекоммуникационных приложений. Устройства подходят для работы в широком диапазоне частот и могут быть оснащены встроенным усилителем, а компактные размеры обеспечивают удобство и простоту интеграции.

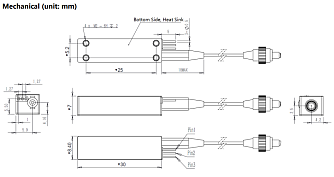

Особенности:- Миниатюрный корпус 30×8,4×7 мм.
- Встроенный TEC.
- Поддержка CWDM и DWDM длины волн.
- Широкий диапазон частот от 100 МГц до 12 ГГц.
- Доступны модели со встроенным усилителем (LNA).
- Питание от единственного источника +5 В.
- Функция автоматического контроля температуры (ATC).
- Ровный частотный отклик.
- Высокий динамический диапазон.
- Конструкция EMC/EMI.
| Параметр | Условия тестирования | Мин. | Тип. | Макс. | Ед. измерения | ||
|---|---|---|---|---|---|---|---|
|
Абсолютные предельные значения
|
|||||||
|
Рабочая температура
|
-40 | - | +70 | °C | |||
|
Температура хранения
|
-40 | - | +85 | °C | |||
|
Рабочее напряжение DC
|
+4,7 | - | +5,5 | В | |||
|
Мощность входного ВЧ сигнала
|
CWDM | Без усилителя | - | - | 20 | дБм | |
| С усилителем | - | - | 10 | ||||
| DWDM | Без усилителя | - | - | 20 | |||
| С усилителем | - | - | 10 | ||||
|
Относительная влажность
|
10 | - | 95 | % | |||
|
Давление
|
86 | - | 106 | кПа | |||
|
Типичные характеристики (CWDM)
|
|||||||
|
Диапазон частот
|
0,1 | - | 12 | ГГц | |||
|
Рабочая длина волны
|
λ0 (CWDM) | нм | |||||
|
Рабочий диапазон длин волн
|
В диапазоне рабочих температур | λ0 - 3 | λ0 | λ0 + 3 | нм | ||
|
Выходная оптическая мощность
|
При 25°C | 8 | 9 | 10 | дБм | ||
|
Коэффициент усиления
|
Без усилителя | -28 | -25 | - | дБ | ||
| С усилителем | -13 | -10 | - | ||||
|
Неравномерность усиления
|
Без усилителя | - | ±1,0 | ±1,2 | дБ | ||
| С усилителем | - | ±1,0 | ±1,2 | ||||
|
Возвратные потери ВЧ
|
Без усилителя | - | -10 | -7 | дБ | ||
| С усилителем | - | -15 | -10 | ||||
|
Точка децибельной компрессии по входу (P-1dB)
|
Без усилителя, 1 ГГц | 18 | 20 | - | дБм | ||
| С усилителем, 1 ГГц | -8 | -6 | - | ||||
|
SFDR
|
Без усилителя | 1 ГГц | 113 | 117 | - |
дБ·Гц2/3 |
|
| 6 ГГц | 107 | 111 | - | ||||
| 12 ГГц | 103 | 107 | - | ||||
| С усилителем | 1 ГГц | 105 | 109 | - | |||
| 6 ГГц | 102 | 106 | - | ||||
| 12 ГГц | 101 | 105 | - | ||||
|
IIP3
|
Без усилителя | 1 ГГц | 31 | 34 | - | дБм | |
| 6 ГГц | 28 | 31 | - | ||||
| 12 ГГц | 25 | 28 | - | ||||
| С усилителем | 1 ГГц | 1 | 4 | - | |||
| 6 ГГц | 1 | 5 | - | ||||
| 12 ГГц | 2 | 5 | - | ||||
|
Коэффициент шума
|
Без усилителя | 1 ГГц | - | 33 | 36 | дБм | |
| 6 ГГц | - | 39 | 42 | ||||
| 12 ГГц | - | 41 | 44 | ||||
| С усилителем | 1 ГГц | - | 15 | 18 | |||
| 6 ГГц | - | 20 | 23 | ||||
| 12 ГГц | - | 22 | 25 | ||||
|
Типичные характеристики (DWDM)
|
|||||||
|
Диапазон частот
|
0,1 | - | 12 | ГГц | |||
|
Рабочая длина волны
|
λ0 (ITU C) | нм | |||||
|
Рабочий диапазон длин волн
|
В диапазоне рабочих температур | λ0 – 0,2 | λ0 | λ0 + 0,2 | нм | ||
|
Выходная оптическая мощность
|
При 25°C | 8 | 9 | 10 | дБм | ||
|
Коэффициент усиления
|
Без усилителя | -28 | -25 | - | дБ | ||
| С усилителем | -13 | -10 | - | ||||
|
Неравномерность усиления
|
Без усилителя | - | ±1,0 | ±1,2 | дБ | ||
| С усилителем | - | ±1,0 | ±1,2 | ||||
|
Возвратные потери ВЧ
|
Без усилителя | - | -10 | -7 | дБ | ||
| С усилителем | - | -15 | -10 | ||||
|
Точка децибельной компрессии по входу (P-1dB)
|
Без усилителя, 1 ГГц | 18 | 20 | - | дБм | ||
| С усилителем, 1 ГГц | -8 | -6 | - | ||||
|
SFDR
|
Без усилителя | 1 ГГц | 109 | 114 | - | дБ·Гц2/3 | |
| 6 ГГц | 101 | 106 | - | ||||
| 12 ГГц | 95 | 99 | - | ||||
| С усилителем | 1 ГГц | 102 | 107 | - | |||
| 6 ГГц | 100 | 104 | - | ||||
| 12 ГГц | 97 | 101 | - | ||||
|
IIP3
|
Без усилителя | 1 ГГц | 28 | 33 | - | дБм | |
| 6 ГГц | 33 | 28 | - | ||||
| 12 ГГц | 20 | 23 | - | ||||
| С усилителем | 1 ГГц | 1 | 4 | - | |||
| 6 ГГц | 2 | 5 | - | ||||
| 12 ГГц | 2 | 5 | - | ||||
|
Коэффициент шума
|
Без усилителя | 1 ГГц | - | 36 | 39 | дБ | |
| 6 ГГц | - | 43 | 46 | ||||
| 12 ГГц | - | 48 | 51 | ||||
| С усилителем | 1 ГГц | - | 18 | 22 | |||
| 6 ГГц | - | 23 | 26 | ||||
| 12 ГГц | - | 28 | 31 | ||||
|
Общие характеристики
|
|||||||
|
Рабочее напряжение
|
+5 В | +4,8 | +5 | +5,2 | В | ||
|
Стационарный ток
|
+5 В, без усилителя | - | 100 | 450 | мА | ||
| +5 В, с усилителем | - | 140 | 500 | ||||
|
Пусковой ток
|
+5 В, без усилителя | - | - | 900 | мА | ||
| +5 В, с усилителем | - | - | 950 | ||||
|
Масса
|
- | 14 | 15 | г | |||
|
Коннекторы
|
|||||||
|
ВЧ интерфейс
|
Герметичный SSMP (male, 50Ω) | - | |||||
|
Оптический интерфейс
|
FC/APC | - | |||||
|
Тип волокна
|
SMF-28 (стандартное) | - | |||||
|

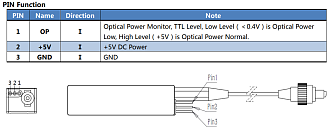

Питание
|
Металлический штифты (диаметр 0,5 мм, интервал между штифтами 1,27 мм) | - | |||||
- Дистанционное управление антеннами.
- Лазерные источники.
- Волоконно-оптические линии задержки.
- Распределённые антенные системы.
- Широкополосная беспроводная связь.
- OFDM передача.
| OM | - | TxM | xxx | N | F | - | O | W | xx |
|---|---|---|---|---|---|---|---|---|---|
|
OM: оптический модуль |
|
Диапазон частот: TXM: 12 ГГц |
Длина волны(1): 127: 1270 нм 129: 1290 нм ... 137: 1370 нм 155: 1550 нм xxC: xx - это кодовый номер длины волны согласно ITU в C-диапазоне |
|
Тип коннектора: F: FC/APC SMF-28 (стандартное) |
|
Рабочая температура: W: -40 - +70°C |
00: без усилителя A0: с усилителем |
|
- Для модулей 12 ГГц (CWDM) недоступна длина волны 1530 нм. Другие длины волн доступны по запросу.
