SSP-ROF - оптические приемники аналоговых сигналов до 18 ГГц

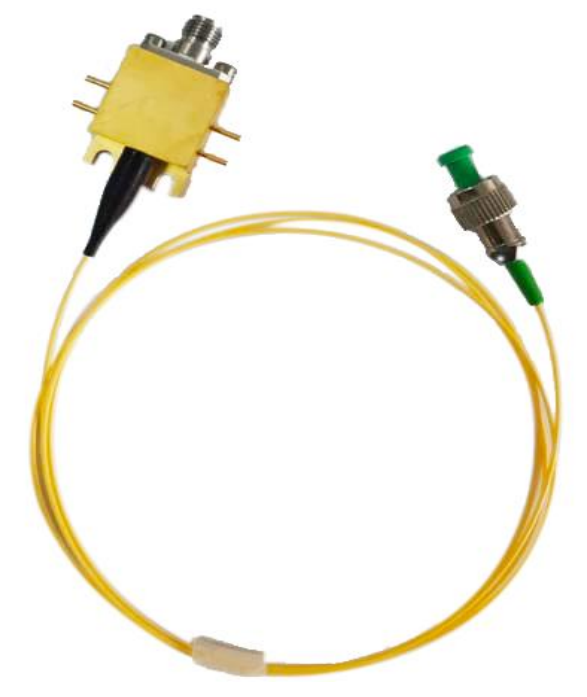

SSP-ROF - серия компактных оптических приемников аналоговых сигналов для линий передачи RoF.
- Диапазон частот 0,1 - 18 ГГц.
- Длины волн 1310 нм / 1550 нм.
- Входная оптическая мощность до 13 дБм.
Производитель: ROFEA OPTOELECTRONICS
Оптические приемники серии SSP-ROF специально разработаны для передачи аналоговых высокочастотных сигналов по оптоволокну на большие расстояния. Серия представлена из приемными и передающими модулями, чтобы создавать радиофотонные линии передачи (RoF). Это позволяет преобразовывать ВЧ сигнал в оптический, который затем передается по волокну, и в конце преобразуется обратно в ВЧ сигнал.Такие линии передачи обладают низкими потерями, широким полосой частот, высоким динамическим диапазоном и безопасностью. Они широко используются в выносных антеннах, микроволновых линиях задержки, наземных спутниковых станциях, радарах и других системах.
Особенности:
- L-, S-, X- и Ku-диапазоны.
- Компактный цельнометаллический корпус.
- Длины волн 1310 и 1550 нм, а также CWDM/DWDM по запросу.
- Плоская АЧХ.
- Высокий динамический диапазон.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Типичные характеристики
|
||||
|
Длина волны
|
- | 1550 | нм | |
|
Выходная мощность передаваемого сигнала
|
- | 8 | 10 | дБм |
|
SMSR передаваемого сигнала
|
35 | - | - | дБ |
|
Оптическая развязка
|
35 | - | - | дБ |
|
Диапазон частот
|
0,1 | - | 18 | ГГц |
|
Точка децибельной компрессии по входу (P-1dB)
|
- | 10 | - | дБм |
|

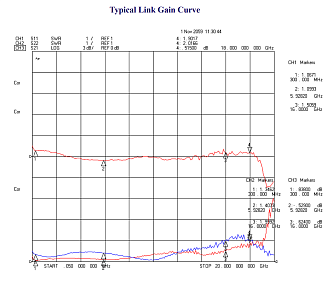

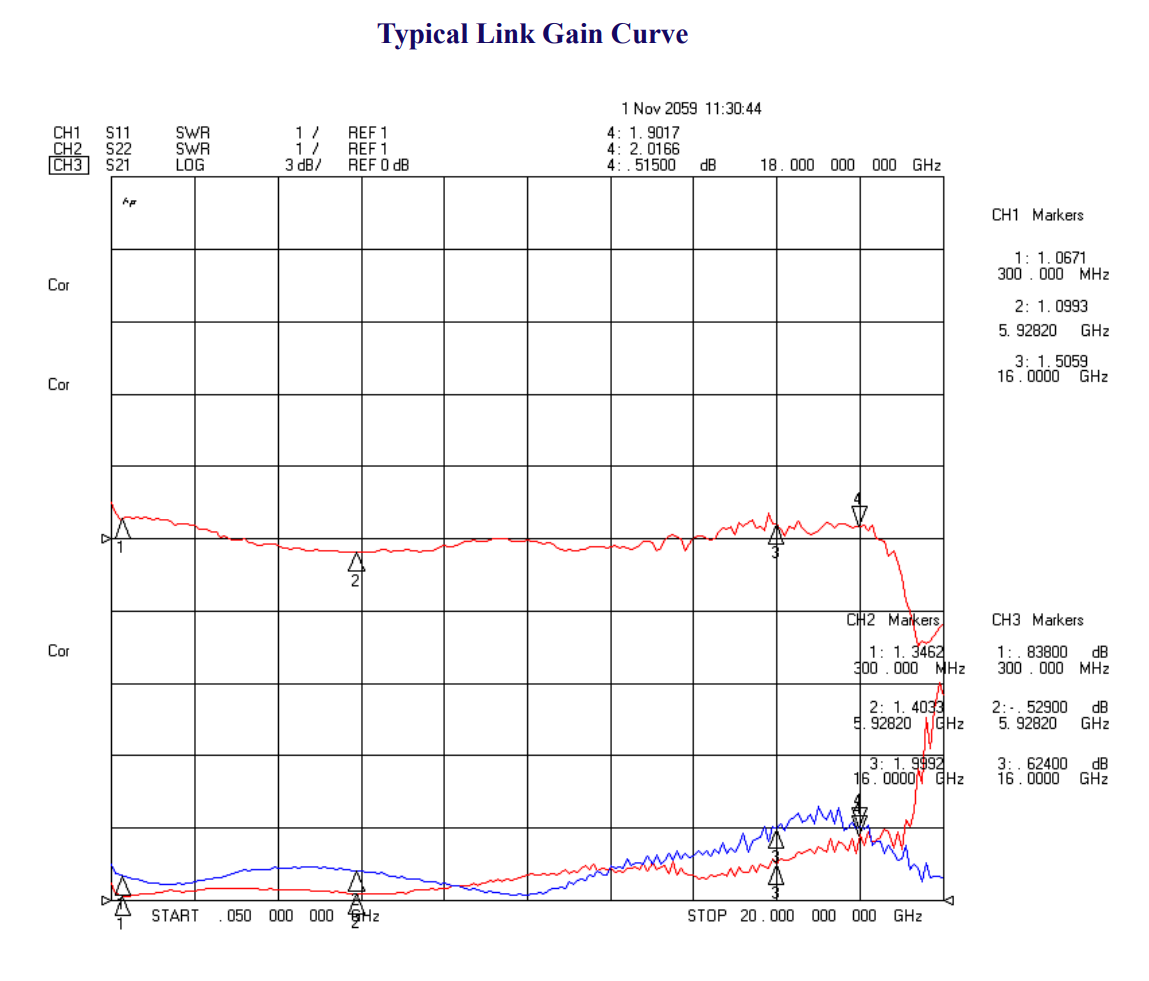

Коэффициент усиления линии
|
0 | 2 | - | дБ |
|
Коэффициент шума линии
|
45 | 48 | 50 | дБ |
|
Коэффициент подавления гармоник выходного ВЧ сигнала
|
- | 40 | - | дБн |
|
Коэффициент подавления паразитных составляющих выходного ВЧ сигнала
|
- | 80 | - | дБн |
|
Коэффициент стоячей волны по напряжению (VSWR)
|
- | 1,5 | 2 | дБ |
|
ВЧ интерфейс
|
SMA | - | ||
|
Оптический интерфейс
|
FC/APC | - | ||
|
Тип волокна
|
SMF | |||
|

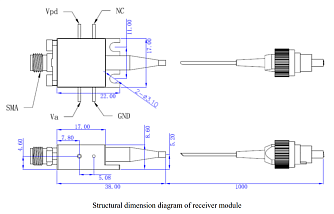

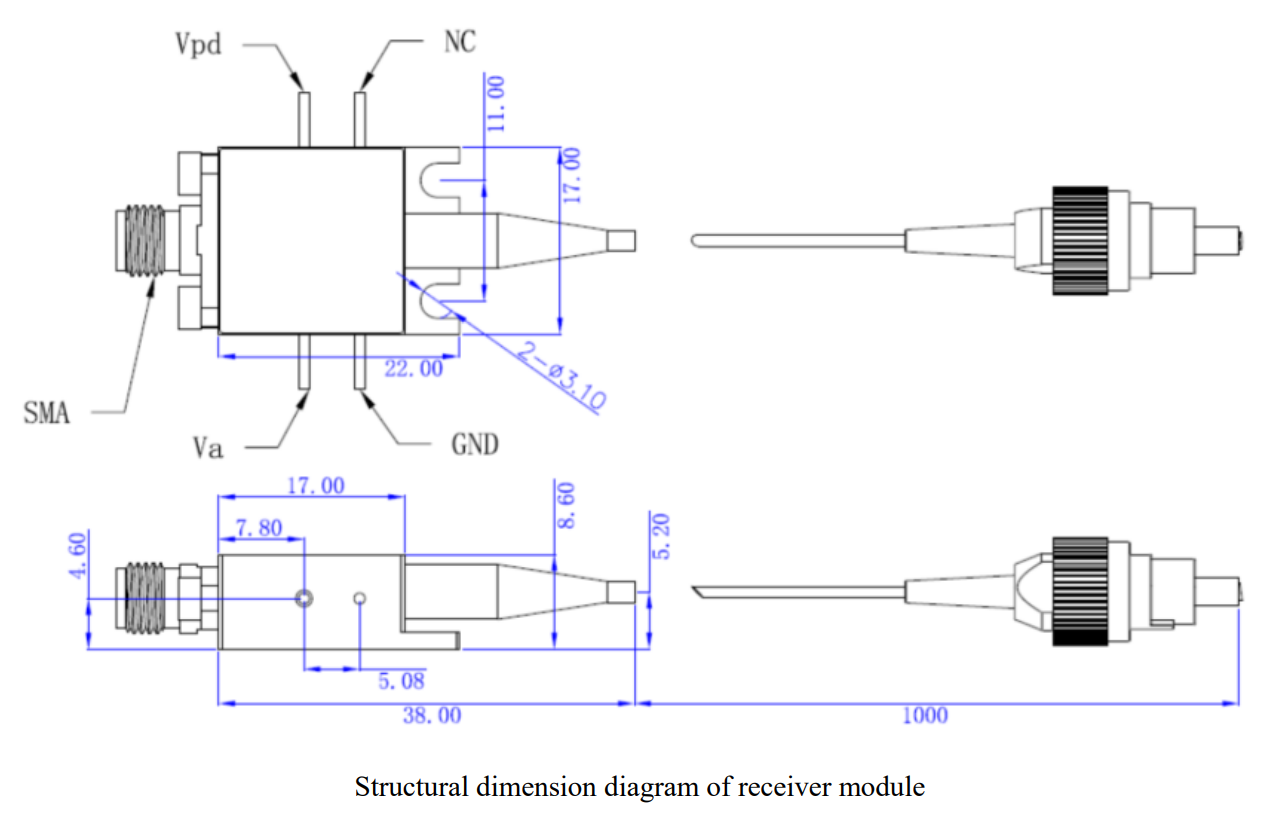

Размеры
|
38x17x9 | мм | ||
|
Источник питания
|
±5 | В пост. тока | ||
|
Предельные значения
|
||||
|
Максимальная мощность входного ВЧ сигнала
|
- | - | 20 | дБм |
|
Максимальная мощность входного оптического сигнала
|
- | - | 13 | дБм |
|
Рабочее напряжение
|
- | 5 | 6 | В |
|
Рабочая температура
|
-45 | - | +70 | °C |
|
Температура хранения
|
-50 | - | +85 | °C |
|
Влажность
|
5 | - | 90 | % |
- Выносные антенны.
- Аналоговая волоконно-оптическая связь на большие расстояния.
- Телеметрия, отслеживание и управление (TT&C).
- Наземные спутниковые станции.
- Системы радиоэлектронного подавления (РЭП).
- Микроволновые линии задержки.
| SSP-ROF |
x |
x | x |
x |
x |
|---|---|---|---|---|---|
|
|
Диапазон частот: 10: 0,1 - 10 ГГц 18: 0,1 - 18 ГГц |
Длина волны: 13: 1310 нм 15: 1550 нм x: DWDM/CWDM (требуется указать длину волны, например C33) |
Тип волокна: S: SMF |
Исполнение: SS: приемник и передатчик по отдельности MUX: интегрированные приемник и передатчик |
Коннекторы: FP: FC/PC FA: FC/APC SP: другие |
