SP-RF-1535-310-F - компактный дальномер на 1535 нм для дальности до 5 км
Компактный лазерный дальномер SP-RF-1535-310-F для дальности до 5 км.
- Рабочая длина волны: 1535 нм.
- Дальность действия: ≤ 5 км для больших объектов (размер ≤ 3×3 м).
- Угол расходимости пучка: ≤ 0,6 мрад.
- Точность определения расстояния: ±1 м.
- Разрешение: 3 м.
- Регулируемая частота повторения: от 1 до 10 Гц.
- Компактный дизайн, малый вес.
SP-RF-1535-310-F - это компактный модуль лазерного дальномера, разработанный на базе эрбиевого излучателя с длиной волны 1535 нм. Прибор использует одноимпульсный метод (TOF - Time of Flight) для высокоточного измерения расстояний. Дальность измерений зависит от размера цели: для больших объектов (размер ≤ 3×3 м) она составляет не менее 5 км, для транспортных средств (размер ≤ 2,3×2,3 м) - не менее 3,2 км, для людей (размер ≤ 1,7×0,5 м) - не менее 2 км, для БПЛА (размер ≤ 0,2×0,3 м) - не менее 1 км. При этом минимальная дистанция, на которой возможны измерения, составляет 15 м. Устройство демонстрирует высокую точность измерения расстояния с погрешностью ±1 м при разрешении 30 м. Частота следования импульсов регулируется в диапазоне от 1 до 10 Гц.

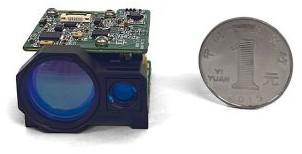

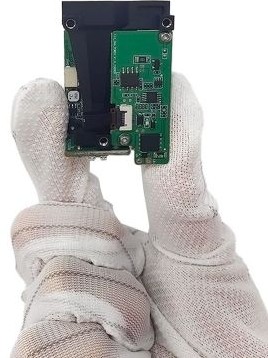

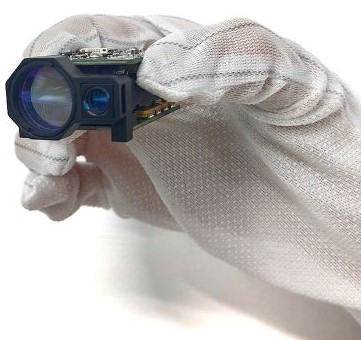

Лазерный дальномер представляет собой модуль, включающий лазер, передающую и приемную оптические системы, а также плату управления. Устройство отличается малыми габаритами, легким весом, высокой ударопрочностью и стабильной работой, а также обеспечивает высокий класс безопасности для зрения, что делает его идеальным для интеграции в сложные оптико-электронные системы.
Особенности:
- Дальномер безопасен для глаз.
- Сверхкомпактность.
- Низкое энергопотребление.
- Измерение дальность одним импульсом.
- Устойчивость к сложным погодным условиям.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Длина волны | 1535 ± 5 | нм |
| Рабочая дистанция | ≥ 5@ цель ≥ 3×3 м | км |
|
≥ 3,2@ транспорт ≥ 2,3×2,3 м |
||
| ≥ 2@ люди ≥ 1,7×0,5 м | ||
| ≥ 1@ БПЛА ≥ 0,2×0,3 м | ||
| Угол расходимости пучка | ≤ 0,6 | мрад |
| Непрерывный диапазон частот | 1-10 (настраиваемо) | Гц |
| Точность | ±1 | м |
| Минимальная дистанция | ≤ 15 | м |
| Разрешение | ≤ 30 | м |
| Рабочее напряжение | 5 - 28 | DC В |
| Масса | ≤ 33 | г |
| Потребляемая мощность | средняя ≤ 0,7 Вт (@1Гц), пиковая ≤ 3 Вт | Вт |
| Размеры | ≤ 48×21×31 | мм |
| Рабочая температура | -40 ~ +70 | °C |
| Температура хранения | -55 ~ +75 | °C |
| Устойчивость к ударам (6 м/с) | 75 | г |
| Режим модуляции | RS422 (возможна настройка под TTL) |
- Дальномер для беспилотных летательных аппаратов.
- Определение дальности.
- Целеуказание.
- Системы охраны периметра и наблюдения.
